90122-0930

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 20pin 3A 760nm 金 黑色 通孔安装 25.4mm(长度)*13.54mm(高度)
供应商型号: N-90122-0930
供应商: 云汉优选
标准整包数: 1

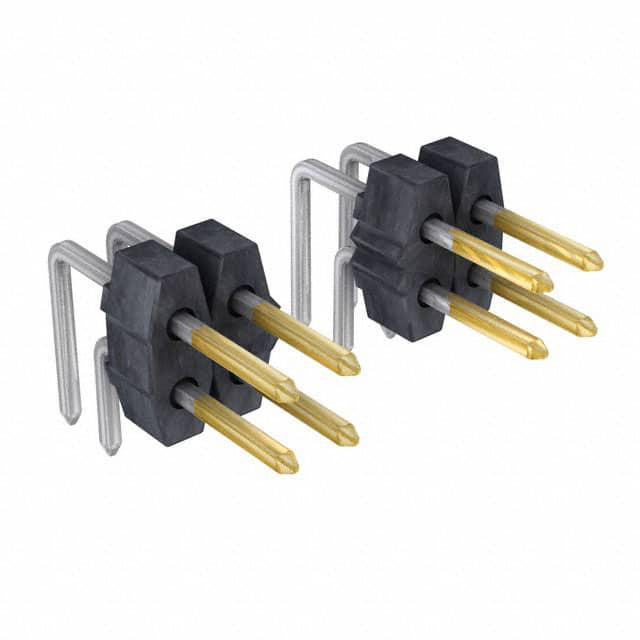

MOLEX 矩形连接器 - 针座 - 公插针 90122-0930

90122-0930概述

    C-GRID III Dual Row Right Angle Header 技术手册

    1. 产品简介


    C-GRID III 双排直角插头是一种适用于印刷电路板(PCB)的电子连接器组件。它广泛应用于各种电子设备,如通信系统、工业自动化、汽车电子等,具有高可靠性和优异的机械性能。

    2. 技术参数


    - 推荐PCB厚度: 1.6mm
    - 产品规格: PS-99020-0001
    - 孔径尺寸:
    - (0.20 mm) / 0.008 inch + 0.008 mm - 0.014 mm
    - (0.35 mm)
    - 公差:
    - 长度、宽度:± 0.05 mm
    - 角度公差:± 1°
    - 材料:
    - 采用高导电性的金属材料,确保良好的电气性能和长期稳定性。

    3. 产品特点和优势


    - 双排设计: 可以提供更多的引脚数量,提高连接密度。
    - 直角设计: 适合水平安装,节省空间,便于布线。
    - 高强度金属壳体: 具有出色的抗冲击和抗振动能力。
    - 优异的电气性能: 低接触电阻,高可靠性,适用于高电流应用场景。
    - 通用性强: 易于集成到不同类型的电路板上,简化组装过程。

    4. 应用案例和使用建议


    - 应用案例: C-GRID III 插头常用于工业控制设备中的信号传输,例如PLC控制系统,以及汽车电子中的传感器连接。
    - 使用建议:
    - 在安装过程中确保插头与PCB的垂直度,以保证最佳的电气接触。
    - 建议进行严格的热冲击测试,以验证其在恶劣环境下的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性: C-GRID III 插头可与标准的双排直角插座完美匹配,适用于多种常见的PCB设计。
    - 技术支持: Molex Electronic Technologies 提供详细的技术文档和工程支持,确保用户能够顺利进行产品选型和应用。

    6. 常见问题与解决方案


    - 问题1: 插头在插入时出现困难。
    - 解决方案: 检查插头和插座的对齐情况,确保没有物理障碍。
    - 问题2: 连接后电气接触不良。
    - 解决方案: 清洁引脚和插座的触点,使用专用的清洁工具。
    - 问题3: 插头固定不牢固。
    - 解决方案: 确保焊接工艺符合标准,检查焊点质量。

    7. 总结和推荐


    综上所述,C-GRID III 双排直角插头凭借其卓越的设计、高性能和广泛应用前景,成为许多电子工程师的首选连接器。它的双排设计、高强度金属壳体以及优异的电气性能使其在各类电子设备中表现出色。如果您需要一个可靠的连接解决方案,C-GRID III 双排直角插头将是您的理想选择。
    希望以上内容能帮助您更好地了解C-GRID III 双排直角插头的功能和应用。如需进一步咨询或技术支持,请联系Molectron Electronic Technologies 官方客服。

90122-0930参数

参数
触头镀层 - 配接
间距-配接 2.54mm
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 760nm
排数 2
颜色 黑色
类型 Breakaway,Header,Push-Pull
针脚数 20pin
长*宽*高 25.4mm(长度)*13.54mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 盒装,托盘

90122-0930厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

90122-0930数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 90122-0930 90122-0930数据手册

90122-0930封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.0812 ¥ 9.1902
600+ $ 1.0094 ¥ 8.5799
2000+ $ 0.9486 ¥ 8.0631
库存: 2640
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1378.53
