430452018

厂牌: MOLEX
产品描述: Molex 3.0mm间距20p双排排针, Micro-Fit 3.0系列, 垂直
供应商型号: J-MOLE-0018203
供应商: Chip1stop
标准整包数: 1

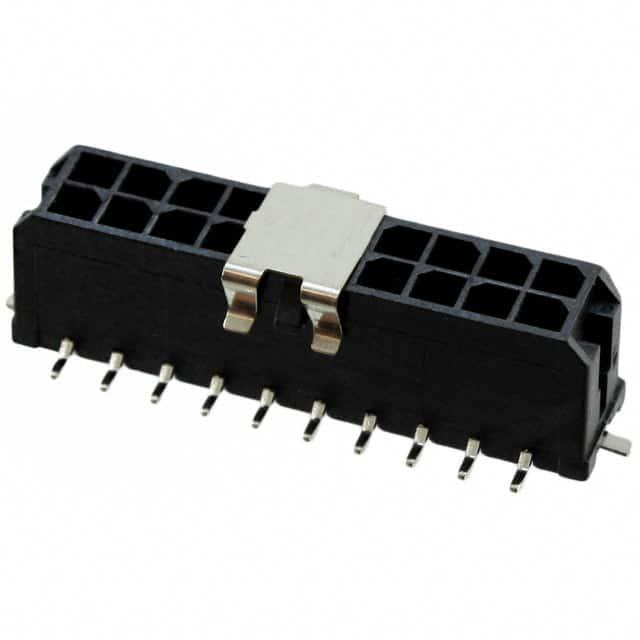

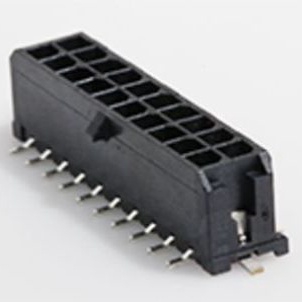

MOLEX 矩形连接器 - 针座 - 公插针 430452018

430452018概述

    Micro-Fit 3.0 垂直式连接器技术手册

    产品简介


    Micro-Fit 3.0 垂直式连接器是一款适用于电源和板对板连接的应用的高性能连接器。它属于 PCB 连接器系列,具有多电路接口、可焊接引脚和阻燃材料的特点。这种连接器非常适合用于需要高可靠性和稳定性的小型化电子产品设计中,如计算机主板、通信设备及消费类电子设备。

    技术参数


    - 产品编号: 430452018
    - 系列编号: 43045
    - 电学参数:
    - 最大电流(每触点): 8.5A
    - 最大电压: 600V
    - 物理参数:
    - 触点数(已装载): 20
    - 触点数(最大): 20
    - 间距: 3.00mm
    - 高度: 17.64mm
    - 温度范围: -40°C 至 +105°C
    - 引脚厚度: 推荐 1.60mm
    - 金属材料: 黄铜
    - 表面处理: 锡
    - 引脚固定方式: 表面贴装
    - 认证与标准:
    - UL 认证号: E29179
    - CSA 认证号: LR19980
    - 阻燃等级: 94V-0
    - 光纤引燃温度: GWIT 775°C (IEC 60695-2-13)
    - 光纤火焰指数: GWFI 850°C (IEC 60695-2-12)
    - 环境合规性: 符合欧盟RoHS标准,低卤素状态符合IEC 61249-2-21标准
    - 包装: 带盘包装

    产品特点和优势


    Micro-Fit 3.0 垂直式连接器的主要优势在于其卓越的电气性能和可靠性,同时满足多个国际安全标准。它采用耐高温的热塑性树脂,能承受较高的焊接温度。连接器的多排触点设计提供了更高的连接密度,使其特别适合空间受限的应用场合。此外,它具有高抗温能力和优异的防火性能,符合多项国际安全标准,能够在极端环境中可靠运行。

    应用案例和使用建议


    此款连接器适用于多种应用场景,如通信设备、计算机硬件及工业自动化设备。由于其坚固耐用且具有良好的电绝缘性能,尤其适用于需要频繁插拔的场合。为了确保最佳性能,在安装时需确保连接器完全垂直于PCB,且引脚与焊盘的对齐良好。

    兼容性和支持


    Micro-Fit 3.0 垂直式连接器可以与多种其他电子元件及系统兼容,具体适用情况请参考官方手册。制造商Molex为客户提供全面的技术支持和服务,以确保产品在各种应用中的最佳表现。如果您在使用过程中遇到任何问题,可以联系制造商获取相应的技术支持和维修服务。

    常见问题与解决方案


    - 问题一: 插头与插座无法正确对接
    - 解决方案: 检查插头和插座是否对准,并确认引脚没有弯曲变形。
    - 问题二: 连接器温度过高
    - 解决方案: 检查负载电流是否超过最大值,调整电路设计以降低负载电流。

    总结和推荐


    总体而言,Micro-Fit 3.0 垂直式连接器凭借其出色的性能、高可靠性和广泛的应用范围,在众多连接器产品中脱颖而出。如果您正在寻找一款高性能、低成本且安全可靠的连接解决方案,那么这款连接器将是一个值得考虑的选择。

430452018参数

参数
防护等级 -
触头镀层 - 配接
针脚数 20pin
颜色 黑色
间距-配接 3mm
额定电流 8A
排数 2
类型 Header,Locking Ramp
触头镀层厚度 - 配接 1.52μm
长*宽*高 37.65mm(长度)*8.763mm(宽度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430452018厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452018数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452018 430452018数据手册

430452018封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.964 ¥ 50.3958
10+ $ 4.63 ¥ 41.0797
50+ $ 3.52 ¥ 31.2312
200+ $ 3.34 ¥ 29.6342
500+ $ 2.94 ¥ 26.0852
1000+ $ 2.86 ¥ 25.3754
库存: 2000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.39
