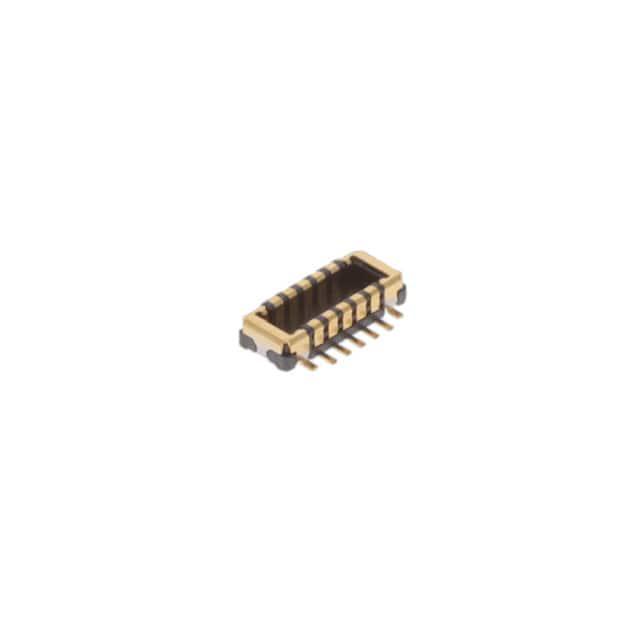

5052741012

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 2 10pin SMD,P=0.35mm 贴片安装
供应商型号: 23-5052741012TR-ND
供应商: Digi-Key
标准整包数: 7000
MOLEX 矩形连接器 - 外壳 5052741012

5052741012概述

    SlimStack Board-to-Board Connectors 技术手册解析

    1. 产品简介


    SlimStack Board-to-Board Connectors 是一款用于板对板连接的高密度电子元件。其核心特点在于极小的间距(0.35mm),使得它非常适合在空间受限的应用场景下实现高效、可靠的信号传输。这款产品主要适用于消费电子、通信设备、医疗设备及工业控制等领域,能够满足各类高精度电路设计的需求。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 产品型号: 5052741012
    - 系列名称: SSB RP
    - 电路数量: 最大10个电路
    - 接点额定电流: 每个接点最大承载0.3A
    - 电压等级: 最大50V AC(RMS)/DC
    - 接触间距: 0.35mm
    - 堆叠高度: 0.80mm 或 0.90mm
    - 堆叠宽度: 2.00mm
    - 耐久性: 最高可达30次插拔
    - 工作温度范围: -40°C 至 +85°C
    该连接器采用高品质铜合金作为材料,并通过金镍电镀工艺确保长时间的稳定性和可靠性。

    3. 产品特点和优势


    - 高密度设计: 极小的间距允许更多电路集成于有限的空间内。
    - 卓越耐用性: 能够承受高达30次的插拔循环,适合频繁操作的应用环境。
    - 广泛适用性: 支持多种电气特性的匹配,适应不同行业的严格要求。
    - 环保友好: 符合RoHS和REACH标准,确保无卤素且环保。

    4. 应用案例和使用建议


    典型应用场景包括手机、平板电脑、可穿戴设备等便携式电子产品内部布线。对于需要高性能、紧凑型连接解决方案的设计工程师来说,SlimStack连接器是一个理想选择。
    使用时需注意:
    - 在组装过程中应避免过度弯曲引脚以防止损坏。
    - 确保焊接温度符合制造商建议值,避免过热导致材料变形。

    5. 兼容性和支持


    此款连接器与Molex公司生产的其他SlimStack系列产品完美兼容,如SlimStack SSB RP插座(型号505270)。同时,Molex提供了详尽的产品文档和支持服务,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    - Q: 插拔后出现接触不良怎么办?
    A: 检查是否有异物阻塞接口,清洁后再试;若问题依旧,请联系技术支持。
    - Q: 长时间使用后信号质量下降如何处理?
    A: 定期检查连接器表面是否清洁,必要时重新插拔几次刷新接触状态。

    7. 总结和推荐


    综上所述,SlimStack Board-to-Board Connectors凭借其紧凑设计、优异性能以及广泛的适用性,在众多行业中展现出强大的竞争力。特别适合追求小型化和高性能的项目需求。强烈推荐给希望提升产品竞争力的工程师和技术人员选用。如果您对具体细节感兴趣,可以访问Molex官网获取最新资料。

5052741012参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 10pin
类型 Outer Shroud Contacts,Plug
通用封装 SMD,P=0.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5052741012厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5052741012数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5052741012 5052741012数据手册

5052741012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7000+ $ 0.2081 ¥ 1.7415
库存: 28000
起订量: 7000 增量: 1
交货地:
最小起订量为:7000
合计: ¥ 12190.5
