705530116

厂牌: MOLEX

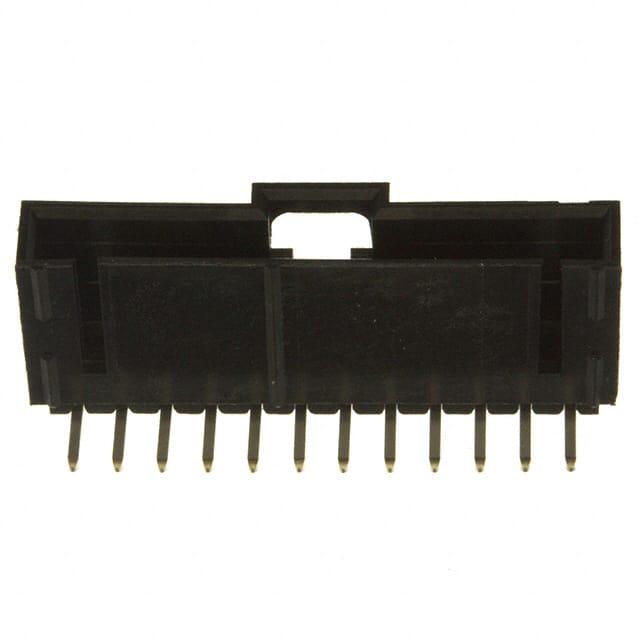

产品描述: 12pin 2.54mm 1 Header,Latch Holder 3A 760nm 金 黑色 通孔安装 33.03mm(长度)*13.59mm(高度)
供应商型号: Q-705530116
供应商: 期货订购
标准整包数: 1280
MOLEX 矩形连接器 - 针座 - 公插针 705530116

705530116概述

    # Molex SL Right Angle Header with Latch Technical Overview

    产品简介


    Molex SL Right Angle Header with Latch 是一款专为高密度电路设计的连接器,广泛应用于工业自动化、通信设备及消费电子产品等领域。该产品采用直角设计,支持2.54mm间距(0.100英寸)的核心配置,并配备锁定装置以确保稳定连接。通过不同数量的电路配置(2至25通道),用户可根据具体需求灵活选择。
    主要功能
    - 高可靠性连接:锁定机制确保稳固连接,减少松动风险。
    - 直角设计:节省空间,适用于紧凑电路板布局。
    - 材料耐用:外壳采用玻璃填充聚酯材料,支持UL 94V-0阻燃等级。

    应用领域
    - 工业控制设备
    - 通信系统
    - 消费类电子设备
    - 数据处理设备

    技术参数


    以下是产品的关键技术规格:
    | 参数 | 规格 |

    | 产品型号 | SL Right Angle Header w/Latch |
    | 电路数量范围 | 2 至 25 |
    | 材料 | 外壳:玻璃填充聚酯 |
    插针:磷青铜 |
    | 插针镀层 | 镍底层+锡(标准) |
    镍底层+金锡复合(可选) |
    | 插针长度 | 尾部区域1.91μm (75μin)锡镀层 |
    | 接触区域 | 镍底层+金30μin(可选) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔寿命 | ≥500次 |

    产品特点和优势


    1. 高密度连接:支持多路信号传输,适合复杂电路设计。
    2. 机械可靠性:锁扣设计和插针材料保证长期稳定性能。
    3. 多种封装选择:支持管式和袋式包装,便于大批量生产。
    4. 环保合规:符合RoHS标准,无铅焊接兼容。
    5. 高性价比:优异的设计和制造工艺确保成本效益。

    应用案例和使用建议


    典型应用
    - 工业自动化:用于机器人控制器与传感器之间的数据通信。
    - 通信设备:作为高速数据交换接口的关键组件。
    - 嵌入式系统:支持小型化设备的电路扩展需求。
    使用建议
    1. 在高温环境下使用时,需确保环境条件不会超过产品的工作温度范围。
    2. 避免使用尖锐工具直接接触插针表面,以免损坏镀层。
    3. 定期清洁和检查连接器以维持最佳性能。

    兼容性和支持


    Molex SL Right Angle Header with Latch 可与Molex 70400和70430系列适配器兼容,进一步拓展了其应用范围。Molex提供全面的技术支持和售后服务,包括产品文档下载、技术支持热线及客户现场服务。

    常见问题与解决方案


    1. 问:插针容易氧化怎么办?
    答:使用后请保持插针区域干燥清洁,定期更换插针或重新镀层。

    2. 问:插拔时接触不良如何解决?
    答:确保连接器安装正确且锁定装置处于锁定状态,必要时重新校准或更换连接器。

    总结和推荐


    Molex SL Right Angle Header with Latch凭借其高可靠性、灵活性和广泛的适用性,成为众多电子设计工程师的优选。无论是工业自动化还是消费类电子产品,它都能提供卓越的性能支持。因此,强烈推荐此款产品用于需要高密度连接和稳定性能的场景。
    如果您正在寻找一款高效、可靠的连接解决方案,这款Molex连接器无疑是您的理想选择。

705530116参数

参数
针脚数 12pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
额定电流 3A
颜色 黑色
类型 Header,Latch Holder
防护等级 -
长*宽*高 33.03mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 管装
