901301208

厂牌: MOLEX
产品描述: Molex 2.54mm间距8p双排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: 901301208
供应商: 国内现货
标准整包数: 10

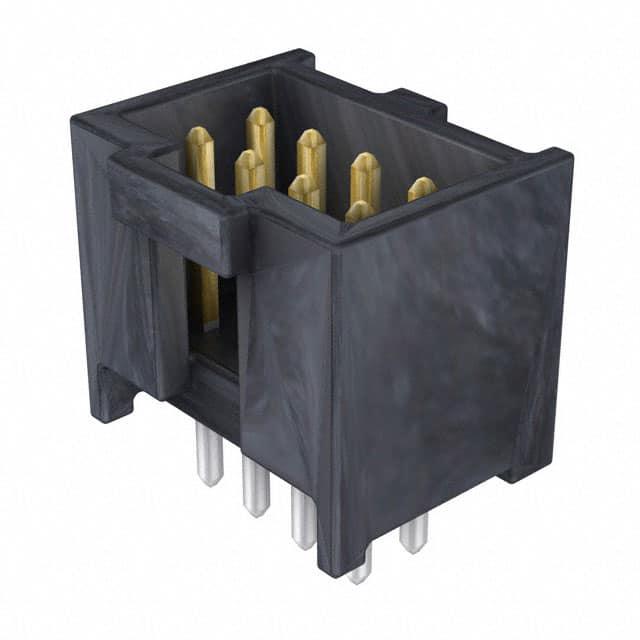

MOLEX 矩形连接器 - 针座 - 公插针 901301208

901301208概述

    C-Grid III Header: 双排垂直安装屏蔽型插头技术手册

    产品简介


    C-Grid III Header 是一款专为信号和线板对接应用设计的双排垂直安装屏蔽型插头。其主要特点是完全装载的8电路设计、黑色树脂材料、0.38μm金选择性电镀工艺,以及双排垂直安装结构。适用于各种需要高可靠性的电子连接场合,如工业控制、通信设备及计算机系统等。

    技术参数


    - 电路数:8(最大)
    - 电压范围:最高350V AC/DC
    - 电流承载能力:每触点最大3.0A
    - 颜色:黑色树脂
    - 接触材料:黄铜,金选择性电镀
    - 端接材料:锡
    - 接口形式:通孔焊接
    - 电路间距:2.54mm
    - 温度范围:工作温度范围 -55°C 到 +125°C
    - 包装方式:托盘包装
    - 重量:1.089g
    - 耐久性:最大可循环100次
    - 阻燃等级:94V-0
    - 焊锡工艺:符合波峰焊工艺
    - 极化:通过接插件实现
    - 屏蔽:闭合端子设计

    产品特点和优势


    - 高性能设计:C-Grid III Header 提供出色的电气性能,包括高电流承载能力和宽广的工作温度范围。
    - 可靠耐用:采用高质量材料,具有良好的耐久性和多次循环使用能力。
    - 易操作性:双排垂直安装结构使其易于操作,特别适合空间受限的设计。
    - 电磁干扰防护:屏蔽设计有效减少电磁干扰,提高系统稳定性。
    - 行业标准合规性:符合多项国际环保及电气安全标准,如RoHS、REACH等。

    应用案例和使用建议


    - 工业自动化:C-Grid III Header 广泛应用于工业控制系统,提供稳定的信号传输。
    - 通信设备:可用于网络通信设备中,确保高可靠性数据传输。
    - 计算机系统:适合作为主板和扩展卡之间的连接器,提升整体系统的稳定性。
    使用建议:
    - 在设计时考虑散热管理,以避免过热导致的性能下降。
    - 使用标准焊接工艺进行装配,以保证最佳电气连接质量。

    兼容性和支持


    C-Grid III Header 与其配套的插针组件如 90142 和 90143 系列完全兼容。Molex 提供详尽的技术支持文档,涵盖安装指南、维护手册等,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊
    - 解决方案:确保焊接过程温度控制在适当范围内,使用正确的焊接工具和方法。
    2. 问题:连接器无法正常插拔
    - 解决方案:检查接插件是否对齐,确认屏蔽壳无变形或损伤。

    总结和推荐


    C-Grid III Header 凭借其卓越的电气性能、可靠耐用性和广泛的适用范围,在众多电子连接应用中展现出色的表现。考虑到其高性价比、广泛的兼容性和全面的技术支持,我们强烈推荐该产品作为高可靠性连接应用的理想选择。

901301208参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Latch Holder
触头镀层 - 配接
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 380nm
颜色 黑色
长*宽*高 12.5mm*9.7536mm*9.75mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

901301208厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901301208数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901301208 901301208数据手册

901301208封装设计

查看详情并下载
Symbol
Footprint
3D Model
