908140016

厂牌: MOLEX
产品描述: Header,Push-Pull 1.27mm 1 16pin 1.2A 3μm 锡 贴片安装 24.1mm(长度)*6.9mm(高度)
供应商型号: 908140016
供应商: 云汉优选
标准整包数: 10

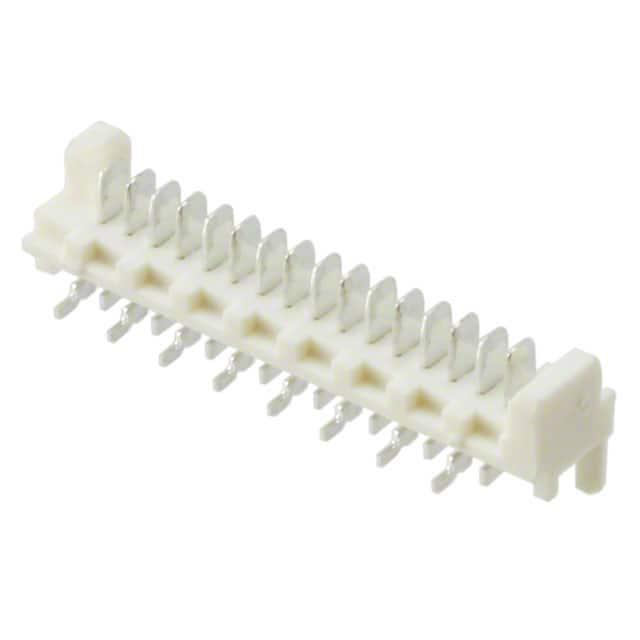

MOLEX 矩形连接器 - 针座 - 公插针 908140016

908140016概述

    Picoflex SMT Header 技术手册

    产品简介


    Picoflex SMT Header 是一种用于表面贴装技术(SMT)的连接器,广泛应用于各种电子设备中。它主要用于电路板之间的信号传输,具有高可靠性和稳定的电气性能。这款连接器采用尼龙材料制成,确保了其在各种工作环境下的耐用性。

    技术参数


    - 材料:
    - 外壳:玻璃纤维填充尼龙(PA),UL94 V-0级,自然色(米色)
    - 端子:铜合金 0.28 毫米厚
    - 镀层:
    - 锡:锡(Sn)3-5 微米,覆盖于 1.27 微米镍(Ni)下
    - 镀钯镍(PdNi):接触区域选择性镀 0.6 微米 PdNi,0.05 微米金闪镀;焊尾区域选择性镀 3-5 微米锡,覆盖于 1.27 微米镍(Ni)下
    - 尺寸:
    - 轨距:2.54 毫米
    - 插针间距:2.54 毫米
    - 插针直径:1.93 毫米
    - 插头厚度:
    - 推荐 PCB 厚度:1.60 ± 0.14 毫米
    - 工作温度范围:
    - -40°C 至 +85°C
    - 其他注意事项:
    - 所有 SMT 尾部应在 0.0 至 0.10 毫米范围内共面
    - PCB 支脚是可选的
    - PCB 布局如图纸第 2 张所示
    - 对应的产品规格:PS-99020-0011
    - 重新流焊的推荐曲线见附录 B

    产品特点和优势


    Picoflex SMT Header 具备多个显著优势:
    - 高可靠性: 采用先进的镀层技术,确保了连接器在长期使用中的稳定性和耐用性。
    - 适应性强: 适用于多种环境条件,适合广泛的应用场景。
    - 兼容性良好: 可以与 Molex 90327 零件系列配合使用,便于系统集成。

    应用案例和使用建议


    该连接器在多种电子设备中都有应用,例如通信设备、计算机主板、医疗设备等。使用时需注意:
    - 在安装前检查所有组件,确保符合规格要求。
    - 注意 PCB 的布局和厚度,避免对连接器造成不必要的压力。
    - 遵循推荐的焊接工艺,以获得最佳的电气性能。

    兼容性和支持


    Picoflex SMT Header 与 Molex 90327 零件系列兼容,可以轻松集成到现有系统中。厂商提供了详尽的技术支持和售后服务,以帮助客户解决问题和提升产品性能。

    常见问题与解决方案


    - 问题: 连接器插针出现弯曲或损坏。
    - 解决方案: 使用适当的工具进行安装,确保插针不受外力影响。
    - 问题: 产品在焊接过程中出现问题。
    - 解决方案: 严格按照推荐的重新流焊曲线操作,避免过高的焊接温度或过快的冷却速度。

    总结和推荐


    Picoflex SMT Header 是一款高性能、高可靠性的连接器,非常适合用于各种电子产品中。其独特的镀层技术和广泛的应用范围使其在市场上具备强大的竞争力。综上所述,强烈推荐使用 Picoflex SMT Header 以满足您的连接需求。

908140016参数

参数
触头镀层厚度 - 配接 3μm
触头镀层 - 配接
颜色 -
针脚数 16pin
排数 1
防护等级 -
额定电流 1.2A
间距-配接 1.27mm
类型 Header,Push-Pull
长*宽*高 24.1mm(长度)*6.9mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 停产
包装方式 管装
