901303124

厂牌: MOLEX
产品描述: Molex 2.54mm间距24p双排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: Q-901303124
供应商: 期货订购
标准整包数: 2880

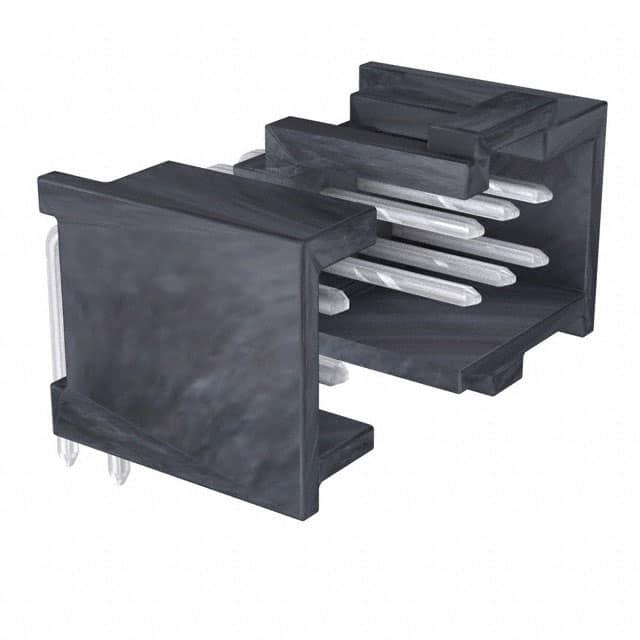

MOLEX 矩形连接器 - 针座 - 公插针 901303124

901303124概述

    C-Grid III 双排直插式屏蔽连接器

    产品简介


    C-Grid III 双排直插式屏蔽连接器是一种用于高可靠性电子设备的接口组件。它主要用于印刷电路板(PCB)之间或者设备内部电路之间的连接。这种连接器采用双排设计,具备良好的电气特性和机械强度,广泛应用于通讯设备、工业控制、医疗设备和消费电子产品等领域。

    技术参数


    - 外形尺寸:
    - 引脚间距:2.54 mm(0.100 英寸)
    - 引脚数量:6 至 68(根据具体型号)
    - 引脚排列:双排
    - 针长:根据具体型号有所不同
    - 材料:
    - 引脚:直径为 0.65 mm(0.0255 英寸)的黄铜线
    - 塑料外壳:15% 玻璃填充聚酯,阻燃等级 UL 94 V-0,颜色为黑色
    - 镀层选项:
    - Type A:锡镀层,厚度为 3.0 µm,底镍厚度为 1.27 µm 至 2.54 µm
    - Type E:在特定区域镀金,厚度不小于 0.38 µm,底层镍厚 1.3 µm
    - Type F:在特定区域镀金,厚度不小于 0.76 µm,底层镍厚 1.3 µm
    - Type G:在特定区域镀金闪层,厚度 0.05-0.10 µm,底层镍厚 1.3 µm
    - 推荐PCB厚度:1.60 mm
    - 工作温度范围:暂未明确提及

    产品特点和优势


    - 高可靠性:采用双排结构设计,提高了电气连接的稳定性和可靠性。
    - 兼容多种镀层:提供多种镀层选择,以满足不同应用需求。
    - 耐热性能:塑料外壳选用15%玻璃填充聚酯材料,具有良好的耐热性和阻燃性。
    - 环境适应性强:适用于广泛的工业环境,能够在复杂的应用场景下长期稳定运行。

    应用案例和使用建议


    - 应用案例:C-Grid III连接器在各种设备中均有广泛应用,例如网络通信设备中的背板连接,工业自动化控制系统的信号传输等。
    - 使用建议:在装配过程中需要严格按照制造商的指引进行,确保正确的安装方式。定期检查连接器的接触情况和固定状态,保证良好的电气性能。

    兼容性和支持


    - 兼容性:C-Grid III连接器可以与符合相同引脚间距和布局标准的其他连接器互换使用,但需注意不同版本间的镀层差异。
    - 厂商支持:如需进一步的技术咨询或售后支持,请联系Molex电子技术公司的客户支持部门。

    常见问题与解决方案


    - Q: 连接器安装后无法牢固固定?
    - A: 检查连接器插入是否正确,确保锁定机构正常运作。
    - Q: 连接器表面出现腐蚀现象?
    - A: 检查是否使用了不合适的清洗剂或存储环境湿度过大,建议使用推荐的清洗剂并确保干燥环境。
    - Q: 连接器引脚损坏?
    - A: 使用适当的插拔工具,避免硬物直接接触引脚导致损坏。

    总结和推荐


    C-Grid III双排直插式屏蔽连接器凭借其高可靠性和多样化的镀层选择,在众多应用领域中表现出色。它的广泛兼容性和优秀的电气特性使其成为高性能电子设备的理想选择。综上所述,推荐在需要高度可靠的连接解决方案时选用此款连接器。

901303124参数

参数
针脚数 24pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
颜色 黑色
类型 Header,Latch Holder
额定电流 3A
触头镀层厚度 - 配接 3μm
触头镀层 - 配接
长*宽*高 33.2mm*9.7536mm*9.75mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

901303124厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901303124数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901303124 901303124数据手册

901303124封装设计

查看详情并下载
Symbol
Footprint
3D Model
