714391864

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Receptacle 1mm 2 64pin 11mm,12mm 7.3mm 760nm 金 SMD,P=1mm 贴片安装 6.096mm(宽度)*6.1mm(高度)
供应商型号: 714391864
供应商: 国内现货
标准整包数: 420

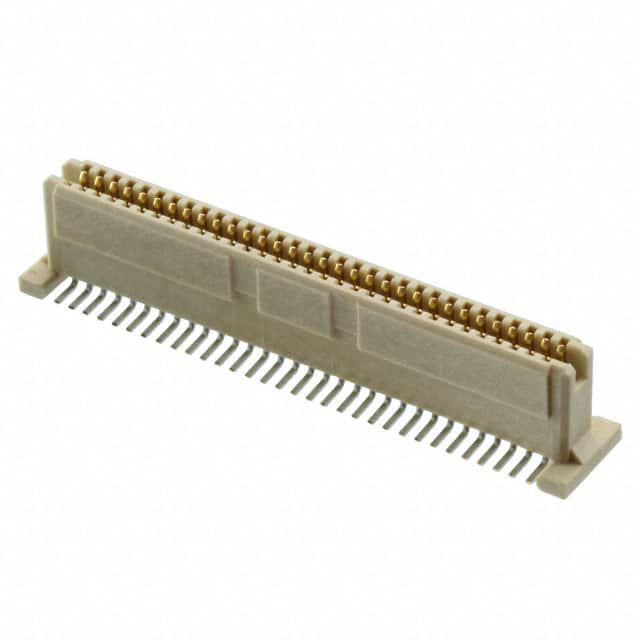

MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 714391864

714391864概述

    1.0mm Board to Board Receptacle Connector 技术手册解析

    1. 产品简介


    本手册介绍的是Molex公司的1.0mm间距板对板插座连接器。这类连接器主要用于高密度电路板之间的电气连接,适用于各类电子产品中,如通信设备、计算机硬件、工业自动化控制系统等。连接器的高度为7.30毫米,通过插针与对应的插座配合使用,以确保稳定的电气传输。

    2. 技术参数


    | 规格项 | 数值 |
    | :: | :: |
    | 间距 | 1.0 mm |
    | 连接器高度 | 7.30 mm |
    | 公差 | 角度公差:± 0.5° |
    长度公差:2个位置,± 0.13 mm |
    | 接触材料 | 磷青铜(厚度:0.205 mm) |
    | 终端材料 | 磷青铜 |
    | 槽盖材料 | 不锈钢(厚度:0.255 mm) |
    | 最小金镀层 | 0.00076 mm |
    | 最小锡镀层 | 0.0019 mm |
    | 表面处理 | 镍层上镀金 |
    | 包装规格 | 管装和带卷式 |

    3. 产品特点和优势


    此款连接器采用G.F.热塑性塑料作为外壳材料,具有出色的机械强度和耐高温性能。其内部采用磷青铜作为接触材料,不仅保证了良好的导电性,还具备优异的抗腐蚀性能。镀金层和锡层确保了长期使用后的稳定性和可靠性。此外,该连接器具有可选的真空吸取槽盖设计,方便自动化生产和装配。

    4. 应用案例和使用建议


    此款1.0mm板对板连接器被广泛应用于高密度电路板之间,尤其适合需要紧凑设计的产品,如便携式医疗设备、通讯基站、汽车电子控制单元等。使用时应注意保持清洁,避免灰尘和湿气的影响。建议在装配前检查插针和插座的兼容性,确保连接器安装正确无误。此外,在焊接过程中要控制好焊接温度,避免因过高的温度导致连接器损坏。

    5. 兼容性和支持


    此款连接器配套的插头型号为Molex系列71436,两者组合后符合EIA标准700 AAAB对于1.0mm双部分连接器的要求。厂商提供了多种包装规格(管装和带卷式),满足不同生产需求。用户如有任何疑问或技术支持需求,可联系Molex官方客服获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 插头无法插入插座 | 检查插头与插座的兼容性;确保接触区域没有异物阻塞 |
    | 连接不稳定 | 检查连接器是否正确安装;确认终端材料是否有腐蚀或损坏 |
    | 信号传输异常 | 检查镀层是否完整;检查连接器是否受潮或受到污染 |

    7. 总结和推荐


    总体而言,这款1.0mm板对板连接器凭借其紧凑的设计、可靠的连接性能以及多样化的包装选项,成为市场上的佼佼者。如果您正在寻找一款适用于高密度电路板且性能可靠的连接器,强烈推荐您选择Molex公司的这一款产品。无论是从设计还是实用性角度来看,它都是一款值得信赖的选择。

714391864参数

参数
排数 2
触头镀层
板上高度 7.3mm
针脚数 64pin
接合堆叠高度 11mm,12mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Receptacle
间距 1mm
长*宽*高 6.096mm(宽度)*6.1mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

714391864厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
