2010210018

厂牌: MOLEX
产品描述: Header,Latch Holder 1.27mm 2 18pin 1.4A 51nm 金 黑色 通孔安装 14.04mm(长度)
供应商型号: Q-2010210018
供应商: 期货订购
标准整包数: 1850

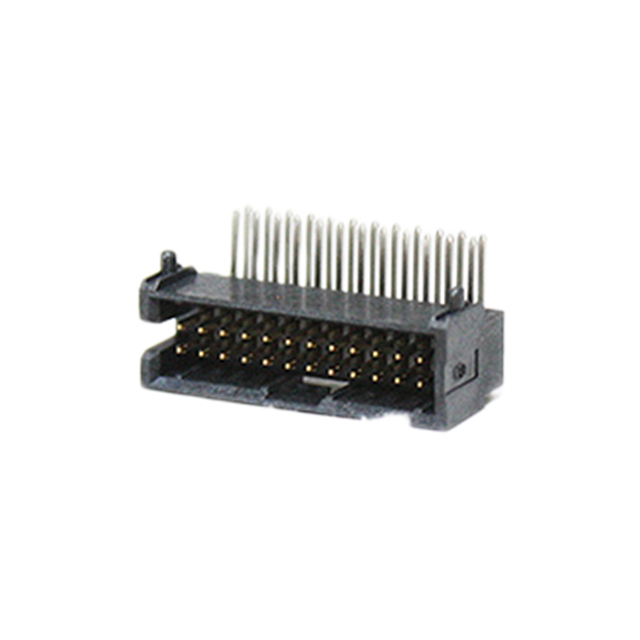

MOLEX 矩形连接器 - 针座 - 公插针 2010210018

2010210018概述

    Slim-Grid B-t-B Connector System 技术手册

    产品简介


    Slim-Grid B-t-B Connector 系统是一系列专为板对板连接设计的高性能电连接器。这些连接器包含多种类型的组件,包括垂直表面贴装(SMT)头、垂直通孔头、直角表面贴装头和直角通孔头。它们具有高可靠性、紧凑设计以及广泛的电流承载能力,适用于多种工业应用,如电信设备、计算机、汽车电子系统及消费电子产品等。

    技术参数


    - 电压:125 伏交流电
    - 电流承载能力(最大安培):每个极的最大承载电流取决于电路尺寸。例如,在 2 个接点被供电时,最大承载电流为 3.6 安培。
    - 温度范围:操作温度:-55°C 至 +105°C;非操作温度:-55°C 至 +105°C。
    - 耐久性:金镀层 50 次循环

    产品特点和优势


    Slim-Grid B-t-B Connector 系统具备以下几个显著优势:
    1. 高电流承载能力:根据不同的应用,最高可达 3.6 安培。
    2. 广泛的工作温度范围:能够适应极端环境条件。
    3. 高耐久性:金镀层设计,可以承受高达 50 次插拔循环。
    4. 紧凑设计:适用于空间受限的应用场合。

    应用案例和使用建议


    Slim-Grid B-t-B Connector 系统广泛应用于各种场景,如:
    - 电信设备:保证信号传输的稳定性。
    - 计算机硬件:确保板间连接的安全可靠。
    - 汽车电子系统:承受高温和振动的严苛环境。
    使用建议:
    - 在安装时,对于带有柱塞选项的系列 201021,建议施加至少 20 牛顿的力以确保柱塞正确插入印刷电路板上的孔中。
    - 选择适合应用要求的合适系列和配置。

    兼容性和支持


    Slim-Grid B-t-B Connector 系统具有良好的兼容性,可用于多种其他电子元器件和设备中。制造商提供了详细的技术支持和服务,以确保客户能够顺利集成和使用这些连接器。

    常见问题与解决方案


    - 问题:如何检查连接器的绝缘电阻?
    - 解决方案:在相邻端子之间施加 500 伏直流电压,测试绝缘电阻应不小于 1000 兆欧姆。
    - 问题:如何处理接触电阻过高的问题?
    - 解决方案:重新清洁和检查接触区域,必要时更换损坏的连接器。
    - 问题:如何进行温升测试?
    - 解决方案:测量连接器在最大直流额定电流通过时的温升,不应超过 30°C。

    总结和推荐


    综上所述,Slim-Grid B-t-B Connector 系统是一款可靠、高效的产品,适用于多种电子应用场合。它具有优异的电流承载能力、耐温性能和耐久性。因此,我强烈推荐该产品给需要高质量板对板连接解决方案的工程师和技术人员。
    希望本文能为您提供有价值的信息。如需进一步了解 Slim-Grid B-t-B Connector 系统的详细信息,建议参考相关技术手册或直接联系制造商获取更多支持。

2010210018参数

参数
类型 Header,Latch Holder
防护等级 -
额定电流 1.4A
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 51nm
排数 2
针脚数 18pin
间距-配接 1.27mm
长*宽*高 14.04mm(长度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

2010210018厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2010210018数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2010210018 2010210018数据手册

2010210018封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1850+ $ 1.3992 ¥ 11.6131
库存: 1850000
起订量: 1850 增量: 1850
