444320803

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 8pin 8.5A 760nm 金 黑色 通孔安装 19mm*11.9126mm*11.9mm
供应商型号: Q-444320803
供应商: 期货订购
标准整包数: 1428

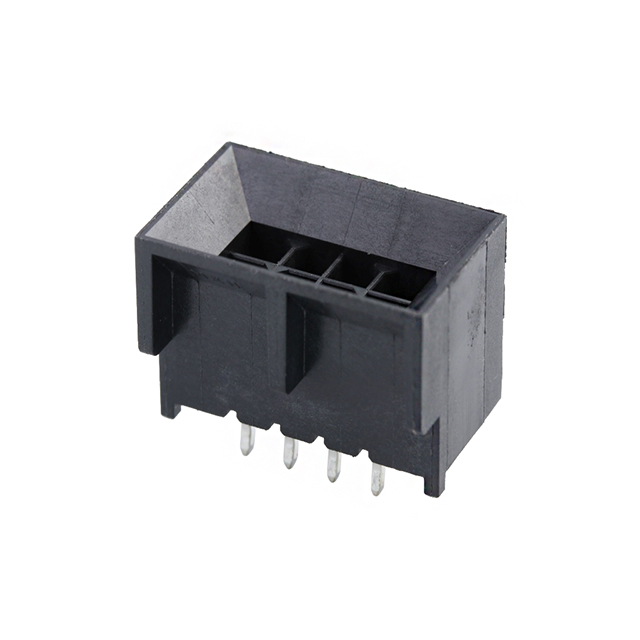

MOLEX 矩形连接器 - 针座 - 公插针 444320803

444320803概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI浮动连接器系统是一种专为多种应用设计的高性能电子元器件。它采用中心线间距为3.00毫米(0.118英寸)的接插件,通过20至30 AWG导线进行压接,并采用锡镀层。这种连接器适用于各种工业应用,包括自动化设备、通讯设备、仪器仪表及消费电子产品等领域。

    2. 技术参数


    尺寸、材料和镀层
    - 压接端子:磷青铜
    - 面板插座和插头:聚酯树脂、尼龙
    - 头部:耐高温尼龙、液晶聚合物
    - 头部引脚和端子:黄铜、改性锡黄铜、磷青铜
    安全认证
    - UL文件号:E29179
    - CSA认证
    - IEC 61984认证
    额定值
    - 安全机构额定值:根据导线大小、电路数量和终端应用的不同而有所变化。
    - 导电率降额:电流与连接器大小、接触材料、镀层、环境温度及PCB特性等因素有关,需根据每个应用具体评估。
    额定电流
    - AWG最大绝缘直径:20-30(不同AWG等级)
    - 额定电压(AC RMS或DC):250/600伏
    - 单电路额定电流(安培):5/7
    温度范围
    - 工作温度:-40°C至+105°C(含终端温度上升)
    - 非工作温度:-40°C至+105°C

    3. 产品特点和优势


    Micro-Fit (3.0) BMI浮动连接器系统具备多个独特的功能和优势,使其在多种应用中表现出色:
    - 高可靠性:通过UL、CSA和IEC认证,确保在苛刻环境下的长期稳定性能。
    - 多功能性:支持双排和单排面板安装,具有多种型号以满足不同的应用需求。
    - 高机械强度:连接和分离力符合严格的测试标准,确保长期使用的可靠性。
    - 良好的电气性能:低接触电阻和高绝缘电阻,保证信号传输的质量。
    - 耐环境性:适应极端温度和湿度变化,满足工业级要求。

    4. 应用案例和使用建议


    该连接器系统广泛应用于自动化设备、通讯设备和仪器仪表等领域。以下是一些典型的应用案例:
    - 自动化设备:在工业机器人、控制面板和传感器中,确保可靠的数据和电力传输。
    - 通讯设备:在基站、路由器和交换机中,提供稳定的电气连接。
    - 仪器仪表:在医疗设备和测量仪器中,实现精确的数据传输。
    使用建议:
    - 在进行压接操作时,务必使用符合标准的工具,以确保压接质量。
    - 定期检查连接器的机械和电气性能,特别是在极端环境下使用后。

    5. 兼容性和支持


    该连接器系统可与其他Molex产品无缝集成,提供全面的支持和维护服务。例如,可以使用指定的测试插头进行电气测试,确保产品的正确安装和运行。

    6. 常见问题与解决方案


    - 问题:连接器接触电阻过高
    - 解决方案:检查压接工艺是否符合标准,重新压接端子或更换受损的端子。

    - 问题:连接器无法正常插入或拔出
    - 解决方案:检查是否有异物阻塞插针,清洁连接器内部并确保正确的对齐。

    7. 总结和推荐


    Micro-Fit (3.0) BMI浮动连接器系统凭借其优异的电气性能、高可靠性以及广泛的适用性,在多个行业中表现出色。强烈推荐在自动化设备、通讯设备和仪器仪表等领域使用该产品。它不仅能够满足严苛的应用要求,还提供完善的技术支持和维护服务,是您最佳的选择。

444320803参数

参数
触头镀层 - 配接
排数 2
类型 Header,Push-Pull
间距-配接 3mm
触头镀层厚度 - 配接 760nm
颜色 黑色
额定电流 8.5A
防护等级 -
针脚数 8pin
长*宽*高 19mm*11.9126mm*11.9mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444320803厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444320803数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444320803 444320803数据手册

444320803封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1428+ ¥ 10.0472
库存: 142800
起订量: 1428 增量: 1428
交货地:
最小起订量为:1428
合计: ¥ 14347.4
