1200848169

产品分类: 圆形连接器-适配器
厂牌: MOLEX
产品描述: 8 8 IP65,IP67,IP68,IP69K 银色 M12 M12 Threaded 支架安装,标准安装,隔板安装,面板安装
供应商型号: N-1200848169
供应商: 云汉优选
标准整包数: 1

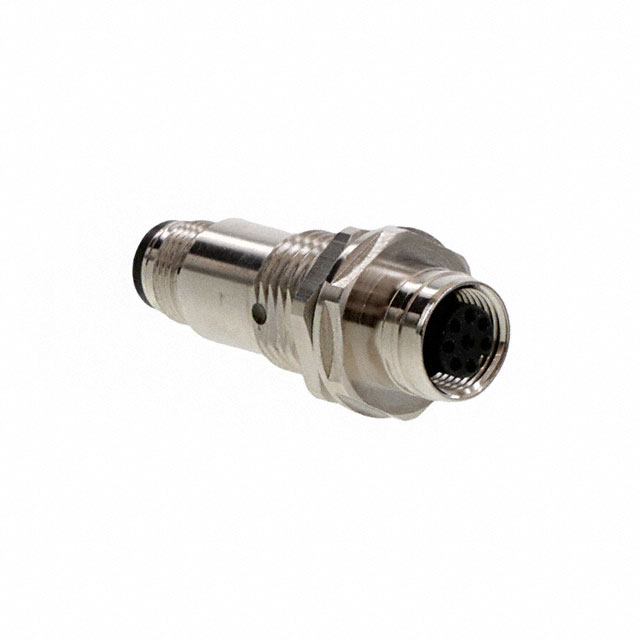

MOLEX 圆形连接器-适配器 1200848169

1200848169概述


    产品简介


    本产品是一款M12标准的圆形连接器,主要用于工业自动化、汽车制造和通信系统等领域。该连接器具备出色的电气性能和防护等级,能够在恶劣环境下稳定运行。产品包含两个主要部分:公头和母头,均采用黄铜材质,表面处理为选择性镀金镍,具有良好的导电性和耐腐蚀性。

    技术参数


    - 接口类型:M12
    - 螺纹规格:M12 x 1
    - 额定电流:2A
    - 额定电压:30V
    - 温度范围:-25°C 至 +85°C
    - 防护等级:
    - 侧1:IP67/68/69K
    - 侧2:IP65
    - 尺寸:
    - 公头直径:约14.0 mm(公差±0.1 mm)
    - 母头直径:约14.0 mm(公差±0.1 mm)
    - 锁紧结构:旋入式锁紧结构
    - 防水等级:符合IP67/68/69K标准
    - 材料:公头和母头均为黄铜,表面选择性镀金镍
    - 密封圈:O型圈(红色氟橡胶,黑色三元乙丙橡胶)

    产品特点和优势


    1. 高防护等级:该连接器具备卓越的防护等级,能够在灰尘和水等恶劣环境中正常工作,特别适用于工业自动化和户外应用。
    2. 抗腐蚀性强:黄铜材料和选择性镀金镍处理使其具有优异的耐腐蚀性。
    3. 易于安装和维护:旋入式锁紧机构简单可靠,方便快速安装和拆卸。
    4. 多功能性:支持多种电缆规格,适用于不同的应用场合。
    5. 标准化设计:符合国际标准,确保与不同品牌设备的兼容性。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机器人和自动化生产线中的传感器连接。
    - 汽车制造:在车身控制模块、传感器和执行器之间进行数据传输。
    - 通信系统:作为网络设备间的连接器,提供稳定的信号传输。
    使用建议
    1. 环境适应性:根据应用环境选择合适的防护等级。如需在严苛环境中使用,建议选择更高的防护等级(如IP69K)。
    2. 防水措施:确保连接器插头和插座之间的防水密封圈正确安装,以防止水分侵入。
    3. 定期检查:定期检查连接器的接触部位和密封圈,确保长期稳定的性能。

    兼容性和支持


    该产品与市场上主流的M12接口标准设备兼容。厂商提供了全面的技术支持和售后服务,包括安装指南、维修服务和备用件供应。用户可联系技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 防水效果不佳
    - 解决方法:检查密封圈是否正确安装并定期更换。确认所有接缝处无破损和裂缝。

    2. 接触不良
    - 解决方法:清洁接触面,去除氧化层。如有必要,更换新的连接器。

    3. 连接松动
    - 解决方法:重新旋紧锁紧结构,确保达到规定的扭矩值。

    总结和推荐


    综上所述,这款M12标准的圆形连接器具备卓越的电气性能和防护能力,非常适合工业自动化、汽车制造和通信系统的应用。其高防护等级、抗腐蚀性和易安装性使其在市场上具有很强的竞争力。强烈推荐在需要高性能和高可靠性连接器的应用中使用此产品。

1200848169参数

参数
外壳尺寸-插件(转换自) M12
针脚数(转换自) 8
类型 Threaded
防护等级 IP65,IP67,IP68,IP69K
外壳颜色 银色
外壳尺寸-插件(转换到) M12
针脚数(转换至) 8
安装方式 支架安装,标准安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

1200848169厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1200848169数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器-适配器 MOLEX 1200848169 1200848169数据手册

1200848169封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 46.8944 ¥ 398.6024
5+ $ 44.6608 ¥ 379.6168
10+ $ 43.35 ¥ 368.475
20+ $ 42.483 ¥ 361.1055
库存: 380
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 797.2
