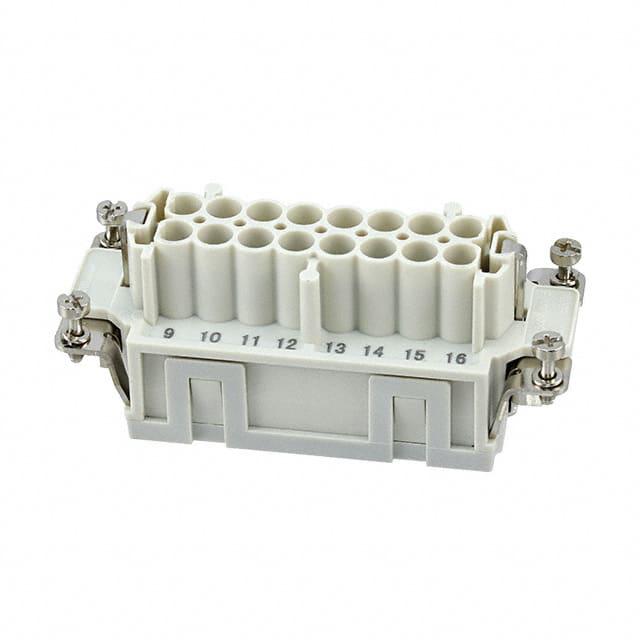

936010257

厂牌: MOLEX
产品描述: 推入式接线端子插件, 93601系列, 母座
供应商型号: N-936010257
供应商: 云汉优选
标准整包数: 1
MOLEX 重载连接器 - 插件/模块 936010257

936010257概述


    产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一种高性能的工业连接器,适用于严苛的工作环境。该系列产品包含GWconnect Push-in Terminal 插入件,属于16极(Pole)连接器,最大额定电流为16安培(A),并采用镀银(Ag)接触点。此连接器专为需要高可靠性和耐用性的应用而设计,特别适合用于自动化设备、机器人技术、汽车工业以及各种需要承受恶劣环境的应用场合。

    技术参数


    - 型号编号: 0936010257
    - 额定电流: 16.0A
    - 额定电压: 500V
    - 温度范围: -40°C 到 +125°C
    - 接线尺寸 (AWG): 12-16, 14-20, 14-26
    - 接线尺寸 (mm²): 0.14-2.50, 0.50-2.50, 1.50-4.00
    - 极数 (Poles): 16
    - 最大插拔次数: 500次
    - 阻燃等级: UL 94V-0
    - 材质:
    - 接触点: 铜合金
    - 插件: 聚碳酸酯
    - 镀层: 银
    - 重量: 97.100克
    - 颜色: 灰色
    - 防水等级: 通过认证(具体等级未提供)
    - 标准: 符合 CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977

    产品特点和优势


    GWconnect Push-in Terminal 插入件以其高可靠性、耐久性和适用性在多个行业中表现出色。以下是其主要优势:
    - 高电流承载能力: 最大额定电流为16A,适合多种应用场合。
    - 宽温范围: -40°C 到 +125°C 的温度范围确保其在极端环境下的稳定性。
    - 多功能接线支持: 支持12-16、14-20和14-26 AWG范围内的多种接线尺寸,具有良好的灵活性。
    - 长寿命: 可达500次插拔周期,适用于频繁操作的设备。
    - 环保材料: 使用符合RoHS标准的材料,符合环保要求。
    - 耐用性: 采用UL 94V-0级阻燃材料,确保安全性能。

    应用案例和使用建议


    GWconnect Push-in Terminal 插入件广泛应用于工业自动化设备、汽车工业以及需要在恶劣环境下工作的场景。例如,在汽车制造流水线上,这种连接器可以用于机器人手臂和控制面板之间的高速信号传输。使用建议如下:
    - 正确选择接线尺寸: 根据具体应用需求选择合适的接线尺寸,以保证连接的稳定性和可靠性。
    - 注意防尘防水: 在恶劣环境中使用时,建议增加防护罩或安装在防水环境中,以延长使用寿命。
    - 定期检查维护: 定期进行插拔测试,确保连接器的正常工作状态。

    兼容性和支持


    该连接器与其他GWconnect系列的产品完全兼容,特别是与Size 16B «77x27»的Hoods and Housings相匹配。制造商Molex提供了全面的技术支持,包括但不限于安装指南、使用手册和技术咨询服务。用户可以在需要时联系制造商获得帮助。

    常见问题与解决方案


    1. 问题: 连接器在插拔过程中容易松动。
    - 解决方案: 确保按照安装说明正确安装,并使用适当的紧固工具。
    2. 问题: 连接器不能承受预期的电流。
    - 解决方案: 检查接线尺寸是否符合规定,更换不合适的接线。
    3. 问题: 插头接触不良。
    - 解决方案: 清理插头和插座的接触面,确保无灰尘和杂物。

    总结和推荐


    综上所述,GWconnect Push-in Terminal 插入件是一款集高性能、可靠性和多功能性于一身的优质连接器。其宽广的应用范围、出色的耐用性和灵活的接线选项使其成为工业领域中的理想选择。强烈推荐该产品用于需要高可靠性和稳定性的应用场景。

936010257参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

936010257厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010257数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 插件/模块 MOLEX 936010257 936010257数据手册
