5014610891

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 8pin 黑色 800μm FPC 300mA 金 底部 贴片安装
供应商型号: 5014610891
供应商: 云汉优选
标准整包数: 1

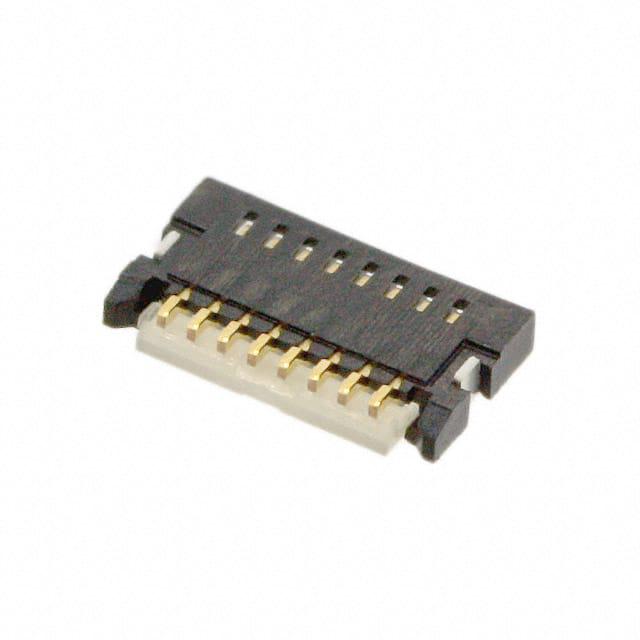

MOLEX FFC/FPC连接器 5014610891

5014610891概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍了型号为501461的电子元器件,这是一款背翻式柔性电路板连接器(FPC Connector)。该产品具有低卤素的特点,适用于多种电子设备和系统中,如通信设备、计算机硬件和工业控制系统。FPC连接器的主要功能是实现柔性电路板与母板或其他组件之间的电气连接,从而确保电子系统的可靠性和稳定性。

    技术参数


    该FPC连接器的技术参数如下:
    - 尺寸规格:
    - 总高度(H): 0.8 mm
    - 连接器系列编号: 50146192
    - 累积节距: 40 ± 0.2 mm
    - 接触点深度: 1.64 ± 0.2 mm
    - 接触点长度至接触点位置: 1.7 mm
    - 材料:
    - 连接器外壳: 黑色聚酰胺(PA46),玻璃填充,UL94HB
    - 活动部件: 自然色(白色)聚酰胺(PA46),玻璃填充,UL94HB
    - 端子: 铷青铜(厚度0.15 mm)
    - 电镀:
    - 接触区: 分离金镀层(≥0.1 μm)
    - 尾部区: 分离金镀层
    - 底层: 镍镀层(≥1.0 μm)
    - 补强件: 锡镀层(≥1.0 μm)
    - 补强件底层: 镍镀层(≥1.0 μm)

    产品特点和优势


    - 低卤素设计: 减少对环境的影响,符合ELV和RoHS标准。
    - 紧凑尺寸: 总高度仅0.8 mm,适合空间受限的应用场合。
    - 高性能材料: 使用UL认证的聚酰胺材料,增强耐用性和稳定性。
    - 可靠的电气连接: 通过精心设计的端子结构和电镀工艺确保长期稳定的工作表现。

    应用案例和使用建议


    应用场景:
    - 用于移动电话和智能手机中的柔性电路板连接。
    - 在计算机硬盘驱动器中作为硬盘板的连接器。
    - 工业控制系统中的小型化电子模块间连接。
    使用建议:
    - 在进行FPC插拔时,应注意保持适当的插入深度,避免过度弯曲导致损坏。
    - 建议使用热固性粘合剂来固定FPC,以防止导电失效。
    - 选用聚酰亚胺材料作为FPC的基板,确保更高的机械强度和耐热性。

    兼容性和支持


    - 该产品具有良好的兼容性,可以轻松集成到现有系统中,无需进行重大修改。
    - 厂商提供全面的技术支持和售后服务,确保客户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题: 插头无法正确插入
    - 解决方法: 确保插入时垂直对准,避免偏斜。
    2. 问题: 接触不良
    - 解决方法: 检查并清洁端子表面,确保无尘污。
    3. 问题: 电镀层脱落
    - 解决方法: 确认正确的焊接温度和时间,避免过热。

    总结和推荐


    综上所述,型号为501461的FPC连接器凭借其紧凑设计、低卤素材料和高可靠性,成为适用于多种电子设备的理想选择。强烈推荐在需要高密度连接且对环境影响要求严格的项目中使用此产品。

5014610891参数

参数
板上高度 800μm
针脚数 8pin
连接器/触头类型 底部
扁平柔性类型 FPC
端接 焊盘
外壳颜色 黑色
间距 500μm
触头镀层
额定电流 300mA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5014610891厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5014610891数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5014610891 5014610891数据手册

5014610891封装设计

查看详情并下载
Symbol
Footprint
3D Model
