901361305

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 1 5pin 3A 760nm 金 黑色 通孔安装 16.05mm(长度)*7.21mm(高度)
供应商型号: H-901361305
供应商: Heilind
标准整包数: 3200

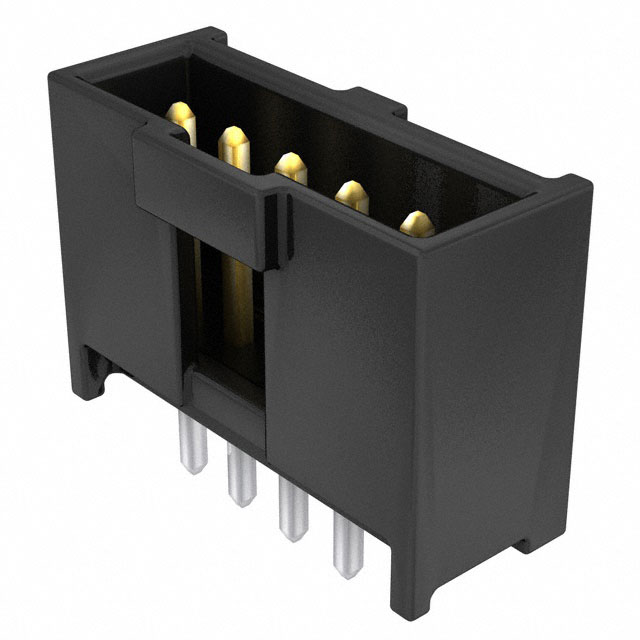

MOLEX 矩形连接器 - 针座 - 公插针 901361305

901361305概述


    产品简介


    本手册描述的是MOLEX公司的C-GRID III单排直插式防尘盖连接器(Straight Shrouded Header)。这是一种用于电路板的连接器,广泛应用于计算机、通信设备、工业自动化等领域。其主要功能是为各种电路提供可靠的电气连接,支持从1到32个电路通道。

    技术参数


    以下是连接器的关键技术参数和技术规格:
    - 尺寸和重量:具体的尺寸细节如表所示。
    - 材料:针脚采用0.650 mm²(0.0255英寸²)方形黄铜线,外壳则采用含有15%玻璃纤维的聚酯材料,且经过UL 94V-0阻燃处理,颜色为黑色。
    - 镀层:可选的镀层类型包括:
    - TYPE A:锡(3.0 µm最小)覆盖镍(1.27 - 2.54 µm)。
    - TYPE E:选择区域双侧带金条(0.38 - 0.64 µm),锡(3.0 µm最小)覆盖镍(1.3 - 1.78 µm)。
    - TYPE F:选择区域双侧带金条(0.762 - 1.02 µm),锡(3.0 µm最小)覆盖镍(1.3 - 1.78 µm)。
    - TYPE G:选择性镀金,金闪(0.05 - 0.10 µm),锡(3.0 µm - 5.0 µm最大)覆盖镍(1.3 - 2.5 µm)。

    - 工作环境:温度范围通常在标准室温条件下工作。
    - 组装方式:包括直插式和直角安装方式。

    产品特点和优势


    C-GRID III单排直插式防尘盖连接器的主要优势包括:
    - 高可靠性:采用坚固耐用的设计和高质量材料,确保连接稳定可靠。
    - 多电路支持:从1到32个电路通道的选择性设计,能够满足不同应用场景的需求。
    - 多种镀层选项:根据不同应用需求提供多种镀层选择,增强电接触性能和抗腐蚀能力。
    - 防尘盖设计:防止灰尘和污染物进入连接器,提高长期使用的稳定性。
    - 适用范围广:适用于各种类型的电路板组装和电子产品制造,具有广泛的适用性。

    应用案例和使用建议


    应用案例
    1. 计算机主板:在主板上连接多个高速信号通道。
    2. 通信设备:作为光纤模块之间的接口。
    3. 工业自动化:用于连接各种传感器和执行器。
    使用建议
    - 温度管理:注意保持连接器周围环境温度在适宜范围内,避免过高温度导致材料老化或性能下降。
    - 防尘措施:定期清理连接器上的灰尘和污物,确保良好的电气接触。
    - 正确安装:严格按照手册中的安装指南进行操作,以确保连接器与电路板之间的最佳连接效果。

    兼容性和支持


    C-GRID III单排直插式防尘盖连接器支持多种电路板装配方式,包括直插式和直角安装方式。MOLEX公司为其产品提供了全面的技术支持和售后服务,以帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 连接不稳固
    - 解决方案:检查针脚和孔位的尺寸是否匹配,必要时重新插拔连接器。
    2. 接触不良
    - 解决方案:确认是否选择了正确的镀层类型,并清洁连接器表面以去除氧化层。
    3. 防尘盖脱落
    - 解决方案:检查是否有足够的压力固定防尘盖,或者考虑使用额外的紧固装置。

    总结和推荐


    总体来说,C-GRID III单排直插式防尘盖连接器是一款高性能、多功能的连接器产品,具有较高的可靠性和广泛的应用范围。它的多种镀层选项和坚固耐用的设计使其成为各种电路板应用的理想选择。推荐在需要高稳定性和可靠性的电路设计中选用此款连接器。

901361305参数

参数
针脚数 5pin
触头镀层 - 配接
额定电流 3A
排数 1
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 760nm
类型 Header,Latch Holder
间距-配接 2.54mm
长*宽*高 16.05mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901361305厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901361305数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901361305 901361305数据手册

901361305封装设计

查看详情并下载
Symbol
Footprint
3D Model
