1731090177

产品分类: D-Sub 连接器
厂牌: MOLEX
产品描述: Male Pins,Plug 焊盘 2 15pin Steel,Tin Plated 5A 金 白色 通孔安装
供应商型号: 900-1731090177-ND
供应商: Digi-Key
标准整包数: 1
MOLEX D-Sub 连接器 1731090177

1731090177概述


    产品简介

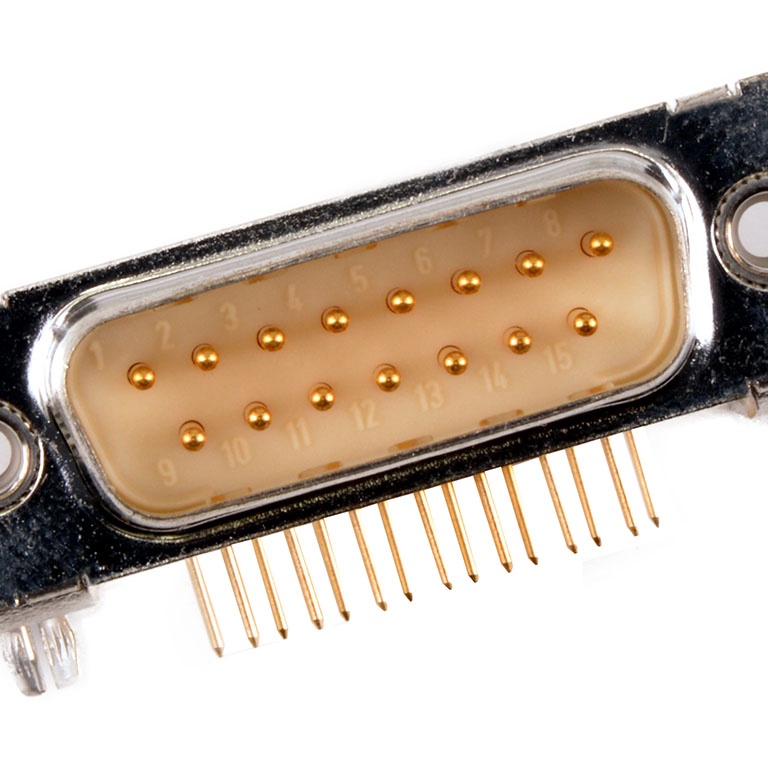

    FCT Standard-Density D-Sub Connector, Male, Right-Angle, PCB Through Hole是一款专为PCB设计的标准密度D-Sub连接器。该连接器主要用于工业自动化、通信设备、测试与测量仪器等领域,能够实现高可靠性的信号传输和连接。其主要功能包括支持高达7.5A的电流传输,并且能够在-55°C至+125°C的宽温度范围内正常工作。

    技术参数


    | 参数名称 | 规格 |

    | 产品系列号 | 173109 |
    | 电路数(加载) | 15 |
    | 电路数(最大) | 15 |
    | 接触材料 | 铜合金 |
    | 绝缘树脂材料 | 聚对苯二甲酸丁二醇酯(PBT) |
    | 外壳材料 | 钢 |
    | 尾部长度 | 11.10mm |
    | 通过孔焊接 | 支持 |
    | 极化 | 支持 |
    | 防护等级 | IP20 |
    | 温度范围(操作) | -55°C至+125°C |
    | 连接器镀层 | 金镍电镀 |
    | 外壳镀层 | 锡电镀 |
    | 最大插拔次数 | 200次 |
    | 额定电流 | 7.5A |
    | 是否屏蔽 | 是 |

    产品特点和优势


    该FCT标准密度D-Sub连接器具有以下显著特点和优势:
    1. 高可靠性:能够在恶劣的工业环境中保持稳定的工作状态,支持高达7.5A的电流传输。
    2. 广泛的应用温度范围:能够在-55°C至+125°C的宽温度范围内正常工作,适应各种复杂环境。
    3. 极高的插拔寿命:支持最多200次插拔循环,适用于频繁连接和断开的应用场合。
    4. 防水防尘等级:具备IP20防护等级,可在一定程度上防止灰尘和水汽进入。
    5. 结构坚固耐用:采用钢质外壳和铜合金接触材料,确保长期稳定性能。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业自动化控制系统、通信设备以及测试与测量仪器等领域。例如,在工业机器人控制系统的布线中,这种连接器能够提供可靠的信号传输和电气连接。
    使用建议
    1. 安装时注意事项:确保连接器正确插入PCB上的焊盘,并且尾部长度与PCB厚度相匹配,避免过度弯曲导致损坏。
    2. 连接电缆选择:根据具体的应用需求,选择合适规格的电缆进行连接,以确保信号传输质量。
    3. 定期维护:由于频繁插拔会导致磨损,建议定期检查连接器的状态并进行清洁和保养,以延长使用寿命。

    兼容性和支持


    该连接器与同系列的其他FCT标准密度D-Sub连接器相兼容,可以轻松进行配对使用。厂商提供了完善的售后服务和技术支持,包括产品文档、安装指南以及故障排查手册等资源,方便用户快速解决问题。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    - 解决方法:确保连接器完全插入PCB焊盘中,并且焊接牢固。使用适当的工具(如烙铁)进行焊接,注意避免过热导致损坏。
    2. 问题:插拔几次后出现接触不良怎么办?
    - 解决方法:首先检查连接器是否有明显的物理损伤,如裂痕或变形。其次,清理接触点,去除可能存在的氧化物或杂质,然后重新插拔。
    3. 问题:连接器在高温环境下工作不稳定怎么办?
    - 解决方法:确认所选连接器的工作温度范围是否符合应用要求。如果需要更高的耐温性,可以考虑更换其他耐温性能更好的连接器。

    总结和推荐


    综上所述,FCT Standard-Density D-Sub Connector, Male, Right-Angle, PCB Through Hole凭借其卓越的可靠性、广泛的适用温度范围和高插拔寿命,在众多应用场合中表现出色。尤其适合需要频繁插拔连接的应用,如工业自动化和通信设备。对于需要高性能连接解决方案的项目,强烈推荐使用这款连接器。

1731090177参数

参数
类型 Male Pins,Plug
颜色 白色
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

1731090177厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1731090177数据手册

厂牌 PDF简要描述 下载
MOLEX D-Sub 连接器 MOLEX 1731090177 1731090177数据手册

1731090177封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.4264 ¥ 112.3622
10+ $ 11.414 ¥ 95.5209
25+ $ 10.6987 ¥ 89.5346
50+ $ 10.1878 ¥ 85.2595
100+ $ 9.7017 ¥ 81.1915
250+ $ 9.0947 ¥ 76.1114
500+ $ 8.661 ¥ 72.4821
1000+ $ 8.2482 ¥ 69.0272
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112.36
