936010991

厂牌: MOLEX
产品描述: Housing 90° 6 Shell Size Polyester Powder Die Cast Aluminum GWconnect®
供应商型号: N-936010991
供应商: 云汉优选
标准整包数: 1

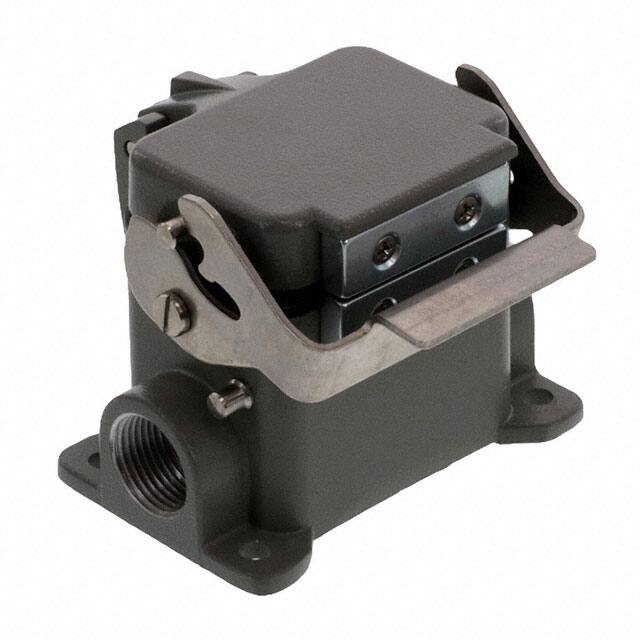

MOLEX 重载连接器 - 外壳/盖罩/基底 936010991

936010991概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册

    1. 产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一款专为工业应用设计的高性能连接器。它采用单杠杆表面贴装(SMT)外壳,外壳材料为压铸铝,具有出色的机械强度和耐腐蚀性。GWconnect HDC 连接器支持多种电气特性,适用于各种严苛的工业环境,如汽车制造、轨道交通和重工机械等。

    2. 技术参数


    - 产品类型:标准型,单杠杆表面贴装(SMT)外壳,压铸铝材质。
    - 外形尺寸:6B“44x27”,即宽44mm,高27mm。
    - 螺纹规格:M20x2。
    - IP等级:IP66/IP69。
    - 最大电压:500V。
    - 涂层材料:聚酯粉末涂层。
    - 防护盖材料:压铸铝。
    - 锁定机制:与配对部件锁定。
    - 工作温度范围:未明确提及。
    - 重量:311.000克。

    3. 产品特点和优势


    - 高强度和耐用性:采用压铸铝材质,具有优异的机械强度和耐腐蚀性。
    - IP防护等级:提供IP66/IP69防护等级,确保在恶劣环境下仍能正常工作。
    - 易于安装:单杠杆设计,方便快速安装。
    - 广泛适用性:适用于多种工业应用场景,如汽车制造、轨道交通和重工机械等。
    - 电气安全:支持最高500V的工作电压,符合ANSI/UL 50、ANSI/UL 50E、CSA C22.2 No.94-1-2和EN 61984标准。

    4. 应用案例和使用建议


    - 应用案例:在重型机械设备中用于电力传输,确保设备在恶劣环境中稳定运行。例如,在风电设备的电气连接中,GWconnect HDC 可以承受高湿度和盐雾环境。
    - 使用建议:建议在安装前检查防护盖的密封性,确保防水和防尘效果。定期检查锁紧机构,确保连接可靠。对于频繁震动的环境,考虑增加额外的固定措施。

    5. 兼容性和支持


    - 兼容性:GWconnect HDC 连接器可与多种插入件配合使用,包括S-D、S-DD、S-E、S-EE、S-EP、S-ES、S-HSB、S-ESHV和S-K、S-M、S-EHV插入件。
    - 支持:制造商提供全面的技术支持和售后服务,可通过其官方网站获取最新信息和技术文档。

    6. 常见问题与解决方案


    - 问题:防护盖在安装后松动。
    - 解决方案:检查锁紧机构是否完全锁紧,必要时重新安装。
    - 问题:连接器内部进水。
    - 解决方案:确认防护盖密封圈完好无损,重新安装并确保密封圈正确安装。
    - 问题:无法达到额定电压。
    - 解决方案:检查连接器是否完全连接,确保所有接触点良好接触。

    7. 总结和推荐


    GWconnect Heavy Duty Connectors (HDC) 是一款专为工业应用设计的高性能连接器,具备出色的强度、防护性和电气安全性。其广泛的应用场景和强大的兼容性使其成为许多工业项目的理想选择。强烈推荐在需要高可靠性连接器的项目中使用GWconnect HDC。

936010991参数

参数
长*宽*高 83.5mm(长度)*57mm(宽度)
零件状态 在售
包装方式 散装

936010991厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010991数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 外壳/盖罩/基底 MOLEX 936010991 936010991数据手册

936010991封装设计

查看详情并下载
Symbol
Footprint
3D Model
