878342019

厂牌: MOLEX
产品描述: Molex 2.54mm间距20p双排排针, C-Grid系列, 垂直
供应商型号: 878342019
供应商: 国内现货
标准整包数: 5

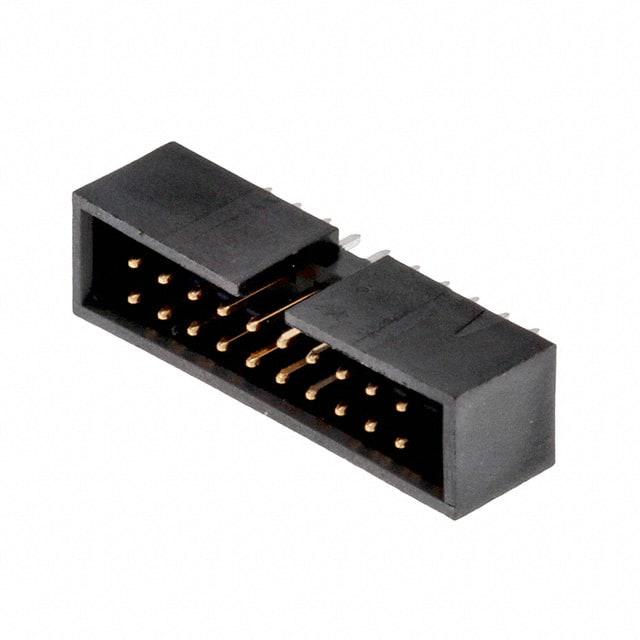

MOLEX 矩形连接器 - 针座 - 公插针 878342019

878342019概述


    产品简介


    C-Grid连接器产品是一款广泛应用于信号传输及线对板连接的应用场合的高性能电子元器件。它属于PCB接头系列,提供垂直安装的双排低轮廓设计,适合需要紧凑布局和稳定连接的电路板设计需求。该系列产品包括20个电路,具有中心极化槽,并采用黑色树脂材料制成,具备UL认证(E29179),符合RoHS标准。

    技术参数


    - 产品类型: 2.54mm间距C-Grid接头
    - 电路数量: 最大20个电路
    - 颜色: 黑色树脂
    - 极化方式: 中心极化槽
    - 安装方向: 垂直
    - 接口类型: 双排
    - 锁紧机制: 无
    - 插拔方式: 首次插拔无锁定/解锁
    - 引脚长度: 3.43mm
    - 最大电流: 每个触点2.5A
    - 工作温度范围: -55°C至+120°C
    - 电压等级: 最大250V直流
    - 阻燃等级: UL94 V-0
    - 电镀材质: 触点表面为金,焊接端为锡

    产品特点和优势


    C-Grid连接器的主要优势在于其出色的电气性能和可靠的机械强度。采用全包裹屏蔽设计和精准的极化定位,能够有效防止误插入和信号干扰。此外,它的小巧体积和轻量化设计使得它特别适用于空间受限的设计环境中。产品经过严格的测试和认证,确保在极端条件下也能保持稳定的表现。

    应用案例和使用建议


    C-Grid连接器因其优越的性能和广泛的适用性,在多个领域都有成功的应用实例。例如,在汽车电子控制系统中,它被用来连接传感器和控制器,以实现精确的数据传输;在工业自动化设备中,可用于连接复杂的控制模块。为了确保最佳性能,在使用过程中应注意以下几点:
    - 确保插头完全插入到位
    - 使用适当的焊接工艺以避免虚焊
    - 定期检查连接状态,以防长期使用导致的磨损

    兼容性和支持


    该产品设计为可与其他标准C-Grid连接器兼容。厂家提供详尽的技术文档和支持服务,帮助用户快速解决问题和提升系统可靠性。对于更复杂的应用需求,还可以联系供应商获取定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确认插针是否对准且无弯曲 |
    | 信号丢失 | 检查接触点是否有氧化现象 |

    总结和推荐


    综上所述,C-Grid连接器凭借其卓越的电气性能、高可靠性和广泛应用潜力,成为众多工程设计的理想选择。无论是汽车电子还是工业自动化领域,都能发挥出显著的优势。建议在类似的项目中优先考虑此款连接器,以获得更稳定和高效的系统表现。

878342019参数

参数
排数 2
触头镀层厚度 - 配接 130nm
颜色 黑色
针脚数 20pin
触头镀层 - 配接
额定电流 2.5A
类型 Header,Push-Pull
防护等级 -
间距-配接 2.54mm
长*宽*高 33.02mm*8.89mm*8.89mm
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 托盘

878342019厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878342019数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878342019 878342019数据手册

878342019封装设计

查看详情并下载
Symbol
Footprint
3D Model
