761657308

产品分类: 背板连接器 - 专用
厂牌: MOLEX

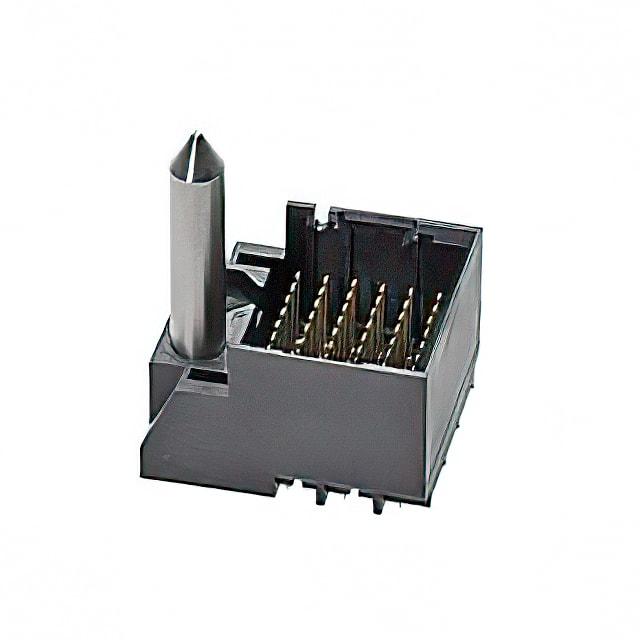

产品描述: Conn Backplane HDR 54 POS 1.9mm Press Fit ST Thru-Hole Impact™ Tray
供应商型号: Q-761657308
供应商: 期货订购
标准整包数: 280
MOLEX 背板连接器 - 专用 761657308

761657308概述

    Impact™ 100 Ohm Backplane Connector System

    产品简介


    Impact™ 100 Ohm Backplane Connector System 是一款专为下一代高速应用而设计的背板连接器系统。该系统提供高密度的数据传输,适用于诸如服务器、数据中心、存储、交换机、电信网络设备和医疗设备等多种应用领域。

    技术参数


    - 数据速率:最高可达25 Gbps,XTR版本甚至可超过25 Gbps。
    - 密度:采用6对系统时,每厘米最多可支持30对(每英寸80对)。
    - 电气特性:
    - 信号电压(最大):30V AC(RMS)/DC
    - 信号电流(最大):0.75A
    - 接触电阻(最大):mated状态下单个电路为100mA,20mV
    - 绝缘电阻:最小1000兆欧
    - 机械特性:
    - 插入力:背板插入力为26.70N,子卡插入力为17.80N
    - 连接可靠性:接触保持力为3.56N
    - 电源特性:
    - 电源电压(最大):250V DC
    - 电源电流(最大):
    - 3对:每个刀片15.0A,每个模块60.0A
    - 4对:每个刀片20.0A,每个模块80.0A
    - 5对:每个刀片25.0A,每个模块100.0A
    - 6对:每个刀片20.0A,每个模块120.0A

    产品特点和优势


    - 高性能信号完整性:采用宽边耦合技术,降低串扰噪声并优化信号带宽。
    - 高密度设计:通过6对配置,实现高达每厘米30对的密度。
    - 低插拔力:插拔力比市场上同类产品低50%。
    - 可靠的接触机制:采用双点接触设计,确保长期可靠性。
    - 广泛的兼容性:与现有标准背板产品兼容,支持性能升级。

    应用案例和使用建议


    - 数据中心:适用于大规模数据中心内部布线,提高系统的可靠性和数据传输速度。
    - 服务器:在服务器中用于增加I/O扩展能力,支持更多的高速接口。
    - 医疗设备:在高精度要求的医疗设备中,保证数据传输的稳定性和低串扰噪声。
    使用建议:
    - 在高密度布线场合,考虑使用6对配置以最大化空间利用率。
    - 为了提高系统的长期稳定性,建议选择双点接触设计的产品。

    兼容性和支持


    - 兼容性:与现有的标准Impact 100 Ohm背板产品兼容。
    - 支持:厂商提供全面的技术支持,包括在线资源、技术支持热线和现场培训。

    常见问题与解决方案


    - 问题1:如何判断连接器是否正确安装?
    - 解决方案:检查连接器的物理锁定状态,并使用仪器检测接触电阻。
    - 问题2:长时间使用后,连接器接触电阻增加怎么办?
    - 解决方案:定期清洁连接器端口,并重新插入以确保良好接触。

    总结和推荐


    Impact™ 100 Ohm Backplane Connector System 凭借其卓越的数据传输能力和高密度设计,在众多应用中表现出色。无论是数据中心、服务器还是医疗设备,都是理想的选择。鉴于其广泛的兼容性和可靠的支持服务,强烈推荐使用此系列产品。

761657308参数

参数
长*宽*高 19.3mm(长度)*16.7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

761657308厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。
