0757574160

厂牌: MOLEX
产品描述: 16pin 3.5mm 2 6mm Header,Push-Pull 锡 贴片安装
供应商型号: 900-0757574160-ND
供应商: Digi-Key
标准整包数: 1

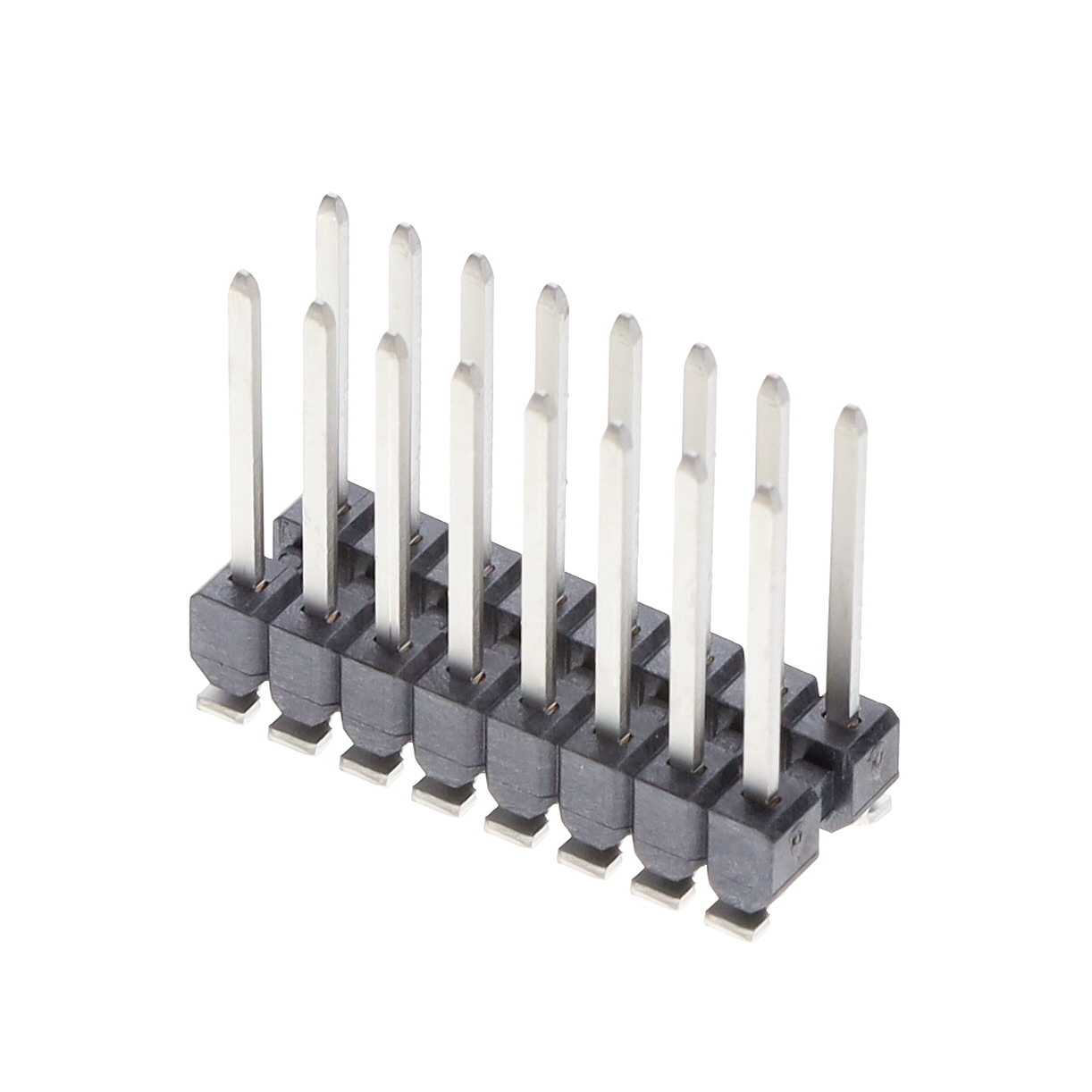

MOLEX 矩形连接器 - 针座 - 公插针 0757574160

0757574160概述

    MX150 Stick Header Assembly 技术手册

    1. 产品简介


    MX150 Stick Header 是一种专为高可靠性连接而设计的电子元器件。它主要用于各种电路板上的信号传输和电源分配。这款产品因其耐用性和高性能而被广泛应用于消费电子、工业自动化、汽车电子以及通信设备等多个领域。

    2. 技术参数


    - 基本尺寸:长度15.60 mm,宽度21.40 mm
    - 触点数:6、8、12、16、20、24个触点(根据不同的型号)
    - 触点间距:2.58 mm ± 0.10 mm
    - 触点厚度:0.75 mm +0.03/-0.01 mm
    - 引脚材料:C19400
    - 电镀层:Tin over Nickel
    - 包装规格:符合Molex Drawing PK-31302-386
    - 认证标准:符合2011/65/EU(欧盟RoHS)

    3. 产品特点和优势


    - 耐久性强:采用C19400材料和Tin over Nickel电镀层,确保长期可靠使用。
    - 高接触精度:各触点位置公差控制在±0.3 mm以内,确保稳定的信号传输。
    - 广泛的适用性:适用于多种电路板和电子设备,满足不同领域的应用需求。
    - 良好的兼容性:支持多种引脚配置,能够适应多种不同的连接需求。

    4. 应用案例和使用建议


    - 应用案例:MX150 Stick Header 被广泛应用于工业控制面板、车载信息系统以及各种消费电子产品中。例如,在工业控制系统中,该产品用于连接传感器和控制器,保证实时数据传输的准确性。
    - 使用建议:安装时,需确保引脚与电路板焊接位置准确对齐,并按照推荐的PCB布局进行焊接。此外,对于大规模生产,建议使用自动化的组装设备以提高效率和精度。

    5. 兼容性和支持


    - 兼容性:MX150 Stick Header 可与多种Molex及其他品牌的同类产品兼容,确保系统的互换性和扩展性。
    - 支持服务:Molex提供全面的技术支持和售后服务,包括产品的选型指导、应用技术支持以及质保期内的维修服务。

    6. 常见问题与解决方案


    - 问题1:引脚容易弯曲变形
    - 解决方案:在焊接过程中,确保焊接温度和时间控制得当,避免过高的焊接温度导致引脚损坏。

    - 问题2:无法正常通电
    - 解决方案:检查引脚是否有虚焊或短路现象,重新焊接或更换故障引脚。
    - 问题3:连接不稳定
    - 解决方案:确认电路板设计符合规范,必要时调整电路板的固定方式,以减少振动和外部应力的影响。

    7. 总结和推荐


    综上所述,MX150 Stick Header 以其卓越的性能和广泛的适用性,在多个领域展现出强大的市场竞争力。其高耐久性和稳定性使其成为各类电子设备的理想选择。我们强烈推荐该产品用于需要高可靠性连接的应用场合。

0757574160参数

参数
针脚数 16pin
间距-配接 3.5mm
排数 2
排距 6mm
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
额定电流 -
安装方式 贴片安装
包装方式 散装

0757574160厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0757574160数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0757574160 0757574160数据手册

0757574160封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1965 ¥ 18.5604
10+ $ 1.6816 ¥ 14.2092
25+ $ 1.55 ¥ 13.0976
50+ $ 1.4036 ¥ 11.7462
129+ $ 1.2902 ¥ 10.7977
258+ $ 1.2133 ¥ 10.1541
库存: 372
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.56
