937678126

厂牌: MOLEX
产品描述: 莫仕 RJ45接口 93767系列, 母座RJ45 连接器, 面板安装型, 8路
供应商型号: Q-937678126
供应商: 期货订购
标准整包数: 749

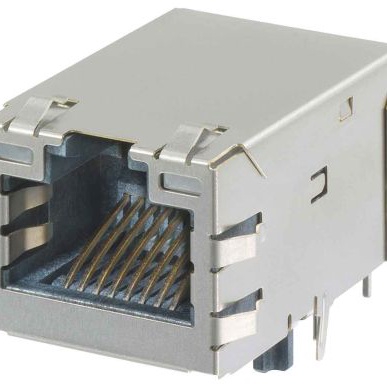

MOLEX 模块化连接器 - 磁性插孔 937678126

937678126概述


    产品简介


    本产品为一款快速以太网(Fast Ethernet)磁性插座,具有顶部、侧面和底部的屏蔽片,适用于需要高速数据传输的场合。产品型号为93767XXXX,由Molex公司制造。该产品主要用于网络设备、路由器及服务器等高性能通信设备中,提供可靠的数据传输接口。

    技术参数


    | 参数 | 值 |

    | 防护材料 | 0.17mm厚镀镍黄铜 |
    | 插座壳体材料 | 黑色LCP,UL 94V-0 |
    | 接触端子材料 | 磷青铜 |
    | 连接器接触镀层 | 基底镍,钯镍金镀层 |
    | 匹配界面标准 | IEC 60603-7 & TIA-1096-A |
    | 推荐PCB厚度 | 1.57mm |
    | 焊尾材料 | 铜合金(参照934620001 PSP) |
    | 支持温度范围 | -40°C 至 +85°C |
    | 隔离度 | ≥ 2.25 kV DC / 60 s |
    | 传输特性 | 频率1.0-100 MHz时,插入损耗≤1.3 dB |

    产品特点和优势


    - 屏蔽全面:采用顶部、侧面和底部的三面屏蔽设计,有效防止电磁干扰,提升信号传输质量。
    - 高可靠性:采用先进的镀层技术,确保长时间稳定运行。
    - 兼容性强:符合IEC和TIA标准,适用于多种网络设备。
    - 耐用性好:采用高强度材料,适合在恶劣环境下长期使用。

    应用案例和使用建议


    应用案例
    该产品广泛应用于路由器、交换机、服务器等网络设备中,确保高效稳定的网络连接。
    使用建议
    1. 安装位置选择:建议放置在远离强电磁干扰源的位置,以减少外部干扰。
    2. 线路布局规划:避免在插座下方布线或放置任何通孔,以确保良好的电磁屏蔽效果。
    3. 焊接操作:由于含有锡镀层,焊接过程中需要控制适当的温度和时间,以免影响焊接效果。

    兼容性和支持


    该产品与主流网络设备兼容,适用于各种PCB板的设计。Molex公司提供详细的安装指南和技术支持,确保用户能够顺利进行产品的安装和调试。

    常见问题与解决方案


    1. 焊接问题
    - 问题描述:焊接过程中,接触不良导致短路。
    - 解决办法:使用合适的焊料和焊接工艺,确保焊接过程平稳,无气泡或虚焊现象。
    2. 信号干扰问题
    - 问题描述:传输信号不稳定,存在较大噪声。
    - 解决办法:重新布线,保证走线路径最短,并且不要在屏蔽区域下布线。

    总结和推荐


    总体来看,这款快速以太网磁性插座凭借其出色的屏蔽效果和稳定的工作性能,在网络设备中的应用十分广泛。其强大的兼容性和高可靠性使其成为高端网络设备的理想选择。综上所述,我们强烈推荐使用这款产品。

937678126参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

937678126厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

937678126数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 磁性插孔 MOLEX 937678126 937678126数据手册

937678126封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
749+ $ 3.4956 ¥ 29.3628
1498+ $ 3.3611 ¥ 28.2335
2247+ $ 3.2267 ¥ 27.1041
库存: 74900
起订量: 749 增量: 107
交货地:
最小起订量为:749
合计: ¥ 21992.73
