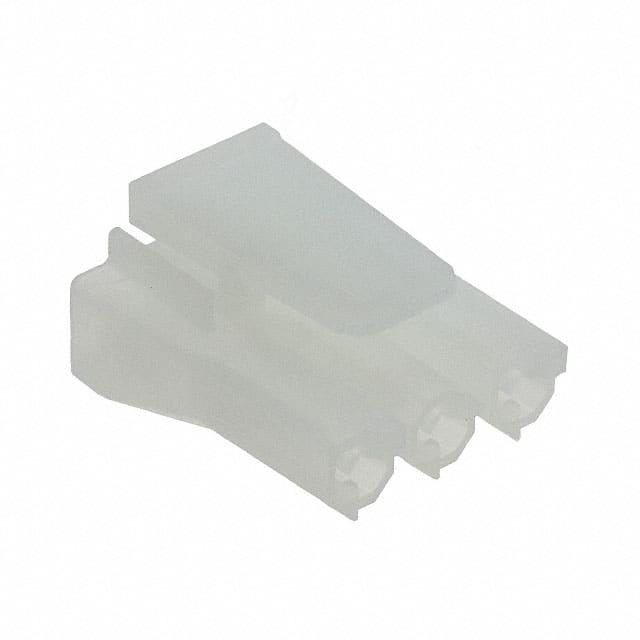

0444411003

厂牌: MOLEX
产品描述: Conn Housing RCP 3 POS 7.49mm Crimp ST Cable Mount Natural Sabre™ Bag
供应商型号: WM13989-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 刀片式电源连接器 - 外壳 0444411003

0444411003概述

    电子元器件产品技术手册解析
    本文将对一款名为“Sabre Receptacle TPA Housing”的电子元器件进行详细的技术手册解析。通过深入解读技术手册中的各项参数和特性,我们将全面了解这一电子元器件的功能、特点、应用场景及使用建议。

    产品简介


    这款“Sabre Receptacle TPA Housing”是一种用于连接器的外壳组件,主要应用于电子设备内部连接。其基本功能是提供一个可靠的机械接口,确保电子设备内部电路之间的稳定连接。该产品广泛应用于通信、计算机、工业自动化、汽车电子等领域。

    技术参数


    以下是技术手册中提取出的主要技术参数:
    - 电路数量(Circuits):可选2、3、4、5、6、8电路。
    - 尺寸参数(Dimensions):
    - 电路数量为2时:A = 15.82 mm ± 0.25 mm,B = 7.49 mm ± 0.15 mm。
    - 电路数量为3时:A = 23.32 mm ± 0.25 mm,B = 14.99 mm ± 0.20 mm。
    - 电路数量为4时:A = 30.82 mm ± 0.25 mm,B = 22.48 mm ± 0.20 mm。
    - 电路数量为5时:A = 38.30 mm ± 0.25 mm,B = 29.97 mm ± 0.20 mm。
    - 电路数量为6时:A = 45.80 mm +0.25/-0.38 mm,B = 37.47 mm ± 0.25 mm。
    - 电路数量为8时:A = 60.78 mm ± 0.25 mm,B = 52.45 mm ± 0.20 mm。
    - 材料:PA66尼龙,UL94V-0或V-2等级,部分型号具有阻燃能力。
    - 颜色:自然色、黑色、阻燃黑。

    产品特点和优势


    - 可靠性高:由高性能PA66尼龙制成,保证了产品的机械强度和稳定性。
    - 多样化的电路配置:可选多种电路数量,适用于不同的应用场景。
    - 阻燃性能:部分型号符合UL94V-0标准,提高了产品的安全性能。
    - 兼容性强:可与多种终端插件匹配,满足不同设备的连接需求。

    应用案例和使用建议


    根据技术手册中的描述,该产品可以应用于各种电子设备内部的连接。例如,在通信设备中,它可用于信号传输;在汽车电子系统中,它可用于动力系统的连接。建议在安装过程中注意电路数量的选择,以确保与设备匹配。此外,应避免过度弯曲和扭曲接头,以防止损坏。

    兼容性和支持


    - 兼容性:可与43375-终端插件匹配,并且与A-43160-、43180-和43680-系列外壳兼容。
    - 支持:提供详细的产品规范(PSX-44441-9999)和包装信息(PK-44441-001),并提供专业的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:接头无法插入?
    - 解决方法:检查接头是否正确插入,并确认电路数量与设备匹配。
    2. 问题:外壳破裂?
    - 解决方法:确认是否符合环境要求,如温度范围,并检查是否受到物理损伤。
    3. 问题:接头松动?
    - 解决方法:重新紧固接头,并确保按照说明书正确安装。

    总结和推荐


    总的来说,“Sabre Receptacle TPA Housing”是一款高性能、多功能的电子连接器外壳组件,适用于多种电子设备的内部连接。其可靠的性能、广泛的适用性和强大的兼容性使其在市场上具备很高的竞争力。因此,我们强烈推荐该产品用于各种需要高可靠性和多样化的连接场景。

0444411003参数

参数
长*宽*高 23.32mm*16.05mm*16.05mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0444411003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0444411003数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 - 外壳 MOLEX 0444411003 0444411003数据手册

0444411003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.6148
10+ $ 0.5244 ¥ 4.7414
25+ $ 0.4917 ¥ 4.4461
50+ $ 0.4398 ¥ 3.9762
100+ $ 0.4187 ¥ 3.7859
250+ $ 0.3779 ¥ 3.3839
500+ $ 0.3598 ¥ 3.2222
1500+ $ 0.333 ¥ 2.9818
3000+ $ 0.3171 ¥ 2.8394
库存: 1274
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.61
