5052701012

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 2 10pin SMD,P=0.35mm 贴片安装 4.2mm(长度)*2mm(高度)
供应商型号: TS-5052701012
供应商: 海外现货
标准整包数: 7000

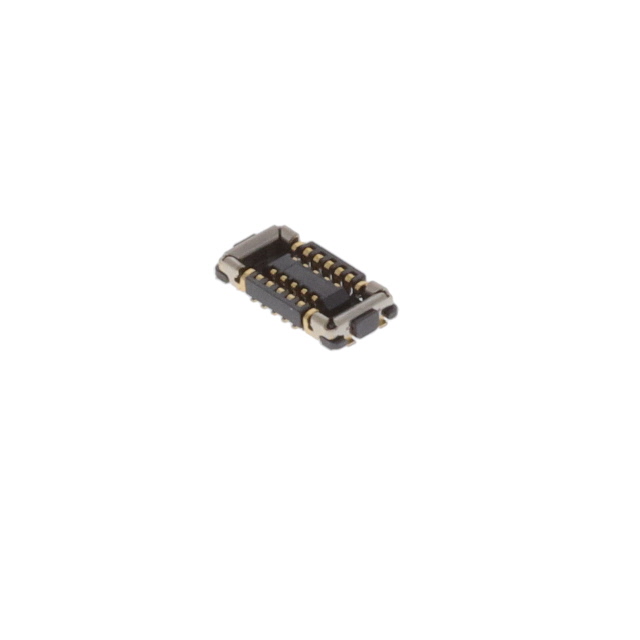

MOLEX 矩形连接器 - 外壳 5052701012

5052701012概述

    # SlimStack Board-to-Board/Board-to-FPC Connectors 技术手册

    产品简介


    产品类型及功能
    SlimStack系列是专为板对板和板对柔性印刷电路(FPC)连接设计的连接器。具体型号为SSB RP系列,采用0.35mm间距设计,适用于紧凑空间需求的应用场合。
    主要功能
    - 实现高密度布线
    - 提供优异的信号传输性能
    - 配备装甲钉设计,增加连接器的抗冲击能力
    应用领域
    SlimStack连接器广泛应用于消费电子、移动设备、通信设备、医疗设备以及工业自动化等领域。

    技术参数


    物理特性
    - 插针数:10个
    - 色泽:树脂黑色
    - 混合高度:0.70mm 或 0.80mm
    - 混合宽度:2.00mm
    - 行数:2行
    - 导电材料:铜合金
    - 端接镀层:金
    - 材料:液晶聚合物(LCP)基树脂
    - 极化:适配到母座和PCB
    - 温度范围:-40°C至+85°C
    - 净重:8.890mg/m
    - 包装方式:带卷贴装
    电气特性
    - 接触最大电流:0.3A 至 3.0A
    - 最大电压:50V(AC/DC)

    产品特点和优势


    SlimStack连接器的独特之处在于其超低的0.35mm间距设计和装甲钉结构,使其在高密度布线环境中表现出色。这种设计不仅提供了卓越的信号完整性,还显著提升了连接器的机械强度,能够在各种恶劣环境下稳定工作。此外,该系列连接器的兼容性和支持也为其广泛应用提供了保障。

    应用案例和使用建议


    应用案例
    SlimStack连接器常用于移动电话、平板电脑以及其他便携式设备的内部布线系统中。例如,在智能手机的设计中,SlimStack连接器可以用于将主板连接到显示器、摄像头模块或其他子系统,从而实现设备的整体功能。
    使用建议
    1. 在安装过程中,请确保按照制造商的指导手册正确安装,以避免损坏连接器。
    2. 连接器的接触区域需要保持清洁和干燥,以防止因灰尘和湿气导致的接触不良。
    3. 需要定期检查连接器的状态,特别是对于经常遭受振动和冲击的环境,以确保长期可靠的连接性能。

    兼容性和支持


    SlimStack连接器与SlimStack SSB RP插头(如型号505070和505274)兼容。制造商提供详尽的技术文档和支持服务,确保用户能够轻松获取所需信息和技术支持。

    常见问题与解决方案


    1. 问题:连接器在使用中出现信号不稳定现象
    - 解决方案:请检查连接器是否正确安装且所有接触点无尘、无湿气。
    2. 问题:连接器的使用寿命较短
    - 解决方案:定期检查连接器的状态,并确保其安装和使用环境符合制造商的要求。

    总结和推荐


    综上所述,SlimStack系列连接器凭借其高密度布线能力、优异的信号传输性能和出色的机械强度,在多个应用领域中展现出色的表现。因此,强烈推荐在高要求的应用场景中使用此系列连接器。如果您有任何疑问或需要更多技术支持,请随时访问官方网站获取更多信息。

5052701012参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 10pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
长*宽*高 4.2mm(长度)*2mm(高度)
通用封装 SMD,P=0.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5052701012厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5052701012数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5052701012 5052701012数据手册

5052701012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7000+ $ 0.233 ¥ 1.9807
库存: 21000
起订量: 7000 增量: 7000
交货地:
最小起订量为:7000
合计: ¥ 13864.9
