757830140

产品分类: 接线板-线至板
厂牌: MOLEX

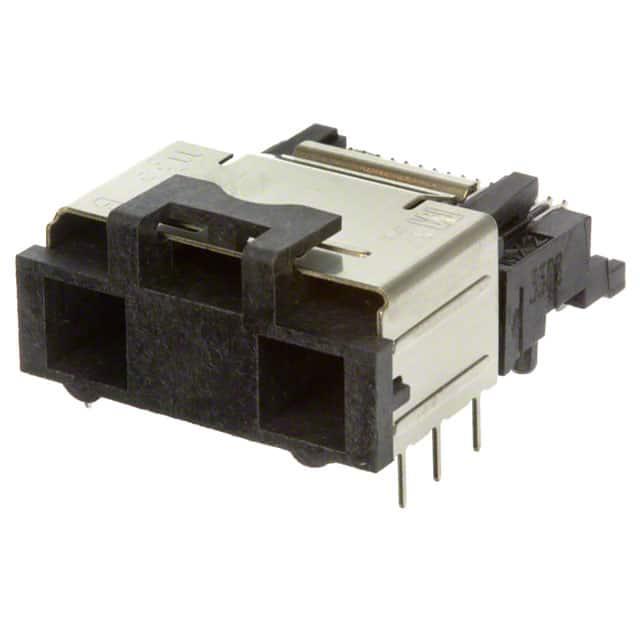

产品描述: Molex 0.8mm间距36p双排排针, iPass系列, 直角, 通孔安装
供应商型号: Q-757830140
供应商: 期货订购
标准整包数: 1500
MOLEX 接线板-线至板 757830140

757830140概述

    电子元器件技术手册
    本文将详细介绍一款由莫列斯电子科技有限公司(Molex Electronic Technologies, LLC)生产的产品——型号为75783的垂直表面贴装接插件(Right Angle Surface-Mount Connector)。该产品主要用于高速信号传输,广泛应用于计算机、电信设备、消费电子和工业自动化等领域。

    1. 产品简介


    这款接插件设计用于高性能应用,支持多达36路电路的连接,提供了高密度互连方案。其内部装配采用0.8mm间距的结构,确保了高精度和可靠性。

    2. 技术参数


    - 材料:
    - 连接器外壳:高温热塑性玻璃填充料,UL 94V-0认证,黑色
    - 端子:铜合金
    - 壳体:银镍涂层,厚度0.250/0.254
    - 镀层选项:
    - 接触区:金镀层最小厚度0.38µm,镍底层2.54µm
    - 焊锡脚区:锡镀层2.54-5.09µm,镍底层1.27µm
    - 公差:
    - 角度公差:± 0.5°
    - 长度公差:± 0.13mm
    - 宽度公差:± 0.25mm
    - 其他:
    - 应用于特定电缆系列:79575/74563/79576/74573/79536/74562/74586
    - 符合产品规范:PS-75783-001
    - 加工规范:AS-75783-001
    - 符合Class C要求的化妆品规范:PS-45499-002

    3. 产品特点和优势


    这款接插件具有以下特点:
    - 高可靠性:采用了高质量材料和精密加工工艺,保证长期稳定运行。
    - 高性能:通过优化设计,确保信号传输的高速性和稳定性。
    - 多功能性:多种镀层和结构选项,满足不同应用场景的需求。
    - 易于集成:采用表面贴装设计,简化PCB布局,方便自动化生产和安装。

    4. 应用案例和使用建议


    这种接插件在计算机主板、服务器背板、路由器和其他需要高速数据传输的设备中有广泛应用。在具体应用中,建议遵循制造商提供的指南,特别是关于接插件位置和尺寸的详细说明,以确保最佳性能。

    5. 兼容性和支持


    该接插件可与上述电缆系列完美匹配,且符合行业标准。Molex公司提供全面的技术支持和售后服务,帮助客户顺利集成到现有系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊锡脚不平 | 确保焊锡脚与外壳支撑距离测量准确,检查是否存在共面问题 |
    | 接触不良 | 检查镀层质量,重新焊接 |
    | 不兼容的电缆 | 确认使用的电缆符合指定系列 |

    7. 总结和推荐


    总结来说,Molex公司的这款垂直表面贴装接插件在性能、可靠性和灵活性方面表现出色,非常适合需要高速数据传输的高端应用。其优良的设计和制造工艺确保了长期的稳定运行,是各类电子设备的理想选择。强烈推荐此产品给需要高性能连接解决方案的工程师和技术专家。

757830140参数

参数
长*宽*高 19.5mm(长度)*24.07mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

757830140厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

757830140数据手册

厂牌 PDF简要描述 下载
MOLEX 接线板-线至板 MOLEX 757830140 757830140数据手册

757830140封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 14.705
3000+ ¥ 14.3312
库存: 150000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 22057.5
