877597644

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2mm 2 44pin 2A 380nm 金 黑色 贴片安装 43.9mm(长度)*5.5mm(高度)
供应商型号:
供应商:
标准整包数: 0

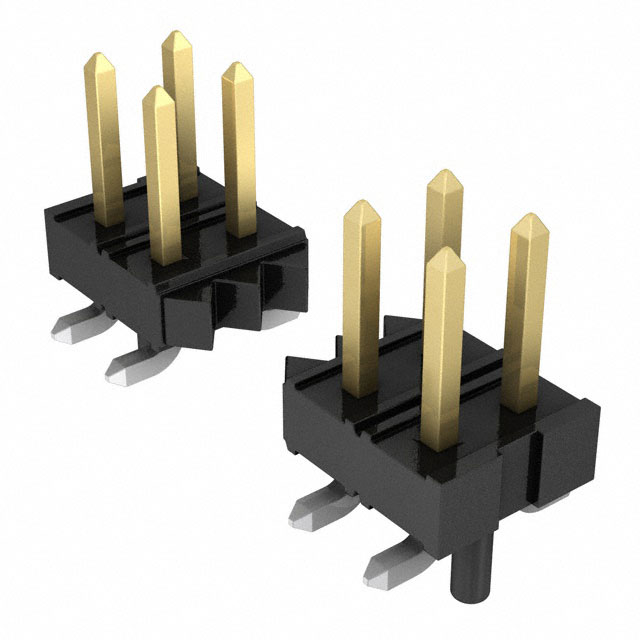

MOLEX 矩形连接器 - 针座 - 公插针 877597644

877597644概述

    # 产品技术手册:2mm 双排孔带插销表面贴装连接器

    产品简介


    基本介绍
    本文档描述了一款用于电子电路板应用的2mm双排孔带插销(MGRID)表面贴装连接器(SMT)。该连接器由HSG(高韧性盖)和CAP(顶部盖)组成,主体材料为玻璃纤维填充尼龙,符合UL 94V-0标准,颜色为黑色。此外,引脚采用磷青铜制成,镀金处理以提高导电性和耐腐蚀性。
    主要功能
    - 电气连接:提供稳定的电气连接,适用于各类电路板上的信号传输。
    - 机械固定:通过表面贴装技术(SMT)固定在电路板上,确保长期稳定性。
    - 抗静电处理:包装材料具有抗静电处理,避免静电损害。
    应用领域
    - 消费电子:智能手机、平板电脑等。
    - 工业控制:自动化控制系统、机器人系统等。
    - 汽车电子:车载信息系统、驾驶辅助系统等。
    - 医疗设备:便携式医疗器械、诊断设备等。

    技术参数


    尺寸参数
    - 尺寸:型号多样,尺寸从8至50个触点不等。
    - 引脚间距:2mm。
    - 最大尾部弯曲:不超过0.5mm。
    - 引脚直径:1.00mm。
    材料与电镀
    - 主体材料:HSG与CAP - 玻璃纤维填充尼龙,UL 94V-0防火等级,黑色。
    - 引脚材料:磷青铜。
    - 镀层选项:
    1. 引脚接触区域0.38µm最小金镀层,焊区锡镀层,镍底层。
    2. 引脚接触区域0.05-0.25µm最小金镀层,焊区锡镀层,镍底层。
    电气特性
    - 引脚推力:每方向至少1kg。
    - 包装:单个引脚可承受一定范围内的推力,不影响整体共面性。
    工作环境
    - 环境温度:未明确给出,但一般适用于常见电子应用环境。
    - 共面性测量:焊接尾部放置在标准测平面上进行测量。

    产品特点和优势


    独特功能
    - 双排孔设计:提供更多引脚,适应复杂电路设计需求。
    - 表面贴装技术(SMT):易于安装且可靠,提高生产效率。
    - 抗静电包装:保护元件免受静电损坏,确保长期稳定性能。
    优势
    - 高可靠性:经过严格测试,满足各种严苛环境下的应用要求。
    - 广泛的兼容性:适用于多种电子设备和系统。
    - 耐用性:引脚设计保证了长时间使用的稳定性。

    应用案例和使用建议


    应用案例
    - 智能家居设备:作为信号传输接口,连接传感器和其他组件。
    - 医疗监护设备:用于监测设备之间的信号传输。
    使用建议
    - 正确组装:确保引脚与电路板上的焊盘对齐,避免偏移导致的连接不良。
    - 注意共面性:测量时确保引脚尾部放置在标准测平面上,避免弯曲过大。
    - 保持清洁:在焊接前清洁引脚和焊盘,避免污染物影响连接质量。

    兼容性和支持


    兼容性
    该连接器与多种主流电子设备和系统兼容,适用于广泛的应用场合。具体兼容性需根据实际项目需求进行验证。
    支持和服务
    制造商提供了详尽的技术文档和支持服务,确保用户在使用过程中获得必要的帮助。如果有任何技术问题或疑问,可以通过技术支持渠道获取帮助。

    常见问题与解决方案


    常见问题
    1. 引脚弯曲过大:导致焊接不良。
    2. 共面性不符合要求:影响最终产品的可靠性。
    解决方案
    1. 调整组装过程:确保引脚正确插入并定位。
    2. 检查工具精度:使用合适的工具测量共面性,避免测量误差。

    总结和推荐


    综合评估
    该2mm双排孔带插销表面贴装连接器凭借其高可靠性、广泛兼容性和优良的性能,适合多种应用场景。其独特的双排孔设计和SMT技术使得装配更加方便快捷,提高了生产效率。
    推荐
    我们强烈推荐此产品给需要高性能、高可靠性的电路板连接解决方案的设计工程师和技术采购人员。无论是在消费电子、工业控制还是医疗设备等领域,这款连接器都能为您提供出色的性能保障。

877597644参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
排数 2
防护等级 -
间距-配接 2mm
颜色 黑色
类型 Breakaway,Header,Push-Pull
针脚数 44pin
额定电流 2A
长*宽*高 43.9mm(长度)*5.5mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

877597644厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

877597644数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 877597644 877597644数据手册
