73205-5033

厂牌: MOLEX
产品描述: Molex TNC连接器母头 同轴连接器, 73205系列, 通孔安装, 50Ω阻抗, 通孔端接
供应商型号: N-73205-5033
供应商: 云汉优选
标准整包数: 1
MOLEX 同轴连接器(RF) - 配件 73205-5033

73205-5033概述


    产品简介

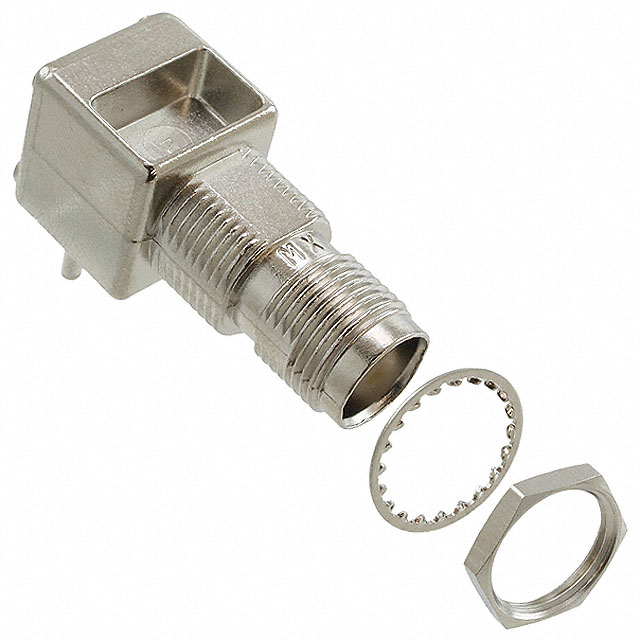

    50 Ohms, TNC Right-Angle PCB Bulkhead Jack Receptacle
    本文介绍的产品是一款TNC(Threaded Neill-Concelman)连接器,属于RF/Coaxial Connectors(射频/同轴连接器)类别。这款连接器主要用于射频信号传输,具有50欧姆的阻抗,适用于多种射频通信设备。其典型应用包括无线通信系统、雷达设备、卫星通信设备以及各种射频测试仪器。

    技术参数


    | 参数 | 值 |

    | 频率范围 | 11 GHz |
    | 阻抗 | 50 Ω |
    | 最大电压 | 500 Vrms@Sea Level |
    | 连接器类型 | Jack(母头) |
    | 安装方式 | PCB Thru-Hole(通孔式) |
    | 封装形式 | Tray(托盘式) |
    | 重量 | 22.776 g |

    产品特点和优势


    - 高频性能优越:该连接器可在高达11GHz的频率范围内稳定工作,适用于高频率应用场合。
    - 高可靠性:采用50Ω标准阻抗设计,保证信号传输的稳定性和可靠性。
    - 耐用性好:采用耐久性强的材料制作,可承受多次插拔操作,确保长期稳定运行。
    - 便于安装:通过通孔式安装方式,简化了装配过程,提高了安装效率。
    - 兼容性广泛:与各类标准射频设备兼容,应用广泛。

    应用案例和使用建议


    应用案例:
    1. 无线通信系统:可用于基站天线与馈线之间的连接。
    2. 雷达设备:用于内部信号传输,提高雷达系统的精度。
    3. 卫星通信设备:提供稳定的射频信号传输通道。
    使用建议:
    - 在安装过程中,应确保连接器与电路板的正确对齐,避免因位置偏差导致信号传输不稳定。
    - 确保电路板厚度符合推荐值(3.20mm),以保持最佳电气性能。
    - 在高频应用中,注意减少引线长度,以降低信号损耗。

    兼容性和支持


    - 兼容性:该产品符合IPC 1752A Class C/D标准,适用于多种射频设备。同时,其兼容性还体现在与各种标准射频连接器的匹配能力上。
    - 支持与维护:厂商提供详细的技术文档和支持服务,确保用户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器信号传输不稳定 | 检查连接器与电路板的对齐情况,确保无偏差。 |
    | 连接器损坏 | 更换新的连接器,确保安装时正确对齐。 |
    | 插拔次数过多导致接触不良 | 更换新的连接器,避免频繁插拔造成损坏。 |

    总结和推荐


    总结:
    50 Ohms, TNC Right-Angle PCB Bulkhead Jack Receptacle 是一款专为高频信号传输设计的高性能连接器。它具有出色的电气性能和高度的可靠性和耐用性,能够满足各种射频通信设备的需求。其高频率范围和稳定的阻抗特性使其成为多种应用场合的理想选择。
    推荐:
    鉴于该产品的卓越性能和广泛的适用性,我们强烈推荐用户在需要高频率信号传输的应用中使用此款连接器。无论是无线通信系统、雷达设备还是卫星通信设备,都可以从中受益。

73205-5033参数

参数
颜色 -
基体镀层
配件类型 -
类型 Female Socket,Receptacle,Threaded
长*宽*高 35.43mm(长度)*14.66mm(高度)
安装方式 焊接安装,通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 托盘
