432238301

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX
产品描述: Jack 90度,向下 8p8c (RJ45, Ethernet) 2 通孔安装 60.96mm(长度)*20.57mm(高度)
供应商型号:
供应商:
标准整包数: 0

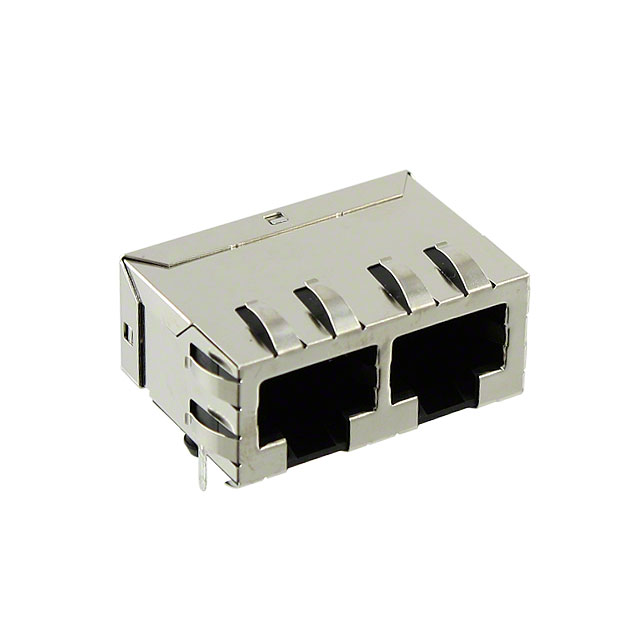

MOLEX 模块化连接器 - 插孔 432238301

432238301概述


    产品简介


    本产品是Molex公司生产的一种模块化插座(Modular Jack),属于43223系列。它是一款右角度低轮廓设计的产品,配备8个插脚,适用于两个端口。该产品主要应用于网络通信、工业自动化、智能设备等领域,提供可靠的数据传输和电源传输解决方案。

    技术参数


    - 基本规格:
    - 部件编号:0432238301
    - 状态:有效
    - 系列:43223
    - 产品名称:RJ45
    - 接触器数量:8/8
    - 端口数:2
    - 颜色:树脂黑
    - 插拔寿命:500次
    - 尺寸:高度13.31mm
    - 工作温度范围:-40°C到+85°C
    - 电气特性:
    - 最大接触电流:1.5A
    - 最大电压:150V AC(RMS)
    - 屏蔽:有
    - 接地到PCB:有
    - 接地到面板:通过所有面板接地片
    - 物理特性:
    - 焊接过程能力:波峰焊接
    - 材料:金属部分为黄铜和磷青铜,镀金材料,终止端子为锡
    - 材料耐高温性:高温度热塑性树脂
    - 防水防尘:无
    - PCB厚度:推荐1.57mm

    产品特点和优势


    1. 低轮廓设计:右角度设计,适用于空间有限的应用场景。
    2. 高耐用性:可承受高达500次的插拔循环,确保长期可靠的性能。
    3. 广泛的应用领域:可用于网络通信、工业自动化和智能设备等多领域。
    4. 可靠的电气性能:最高电压可达150V AC(RMS),最大电流为1.5A,满足多种应用场景的需求。

    应用案例和使用建议


    应用案例
    该产品特别适合于工业自动化控制系统、楼宇自动化系统及家庭自动化设备。例如,在工业环境中,它可以用于传感器和控制器之间的连接;在智能家居系统中,可以用于网关和终端设备之间的连接。
    使用建议
    - 在安装过程中确保正确的插拔次数,以避免过早损坏。
    - 在复杂电磁环境下使用时,应考虑加装EMI屏蔽措施。
    - 确保PCB的设计符合推荐的厚度标准,以确保连接稳固。

    兼容性和支持


    - 兼容性:该产品设计兼容FCC 68插头,广泛适用于各种标准插头。
    - 支持:Molex公司提供了详尽的技术文档和支持服务,包括包装规格和销售图纸等信息,确保用户能够轻松获取所需信息。

    常见问题与解决方案


    - 问题:插拔时感觉松动,不牢固。
    - 解决方案:检查PCB设计是否符合推荐厚度,确保安装牢固。
    - 问题:使用一段时间后,信号质量下降。
    - 解决方案:确认插拔次数未超过500次,检查接点是否有磨损或氧化现象,及时清洁处理。
    - 问题:在某些环境中使用时出现异常噪音。
    - 解决方案:考虑加装EMI屏蔽措施,如使用屏蔽套管或EMI滤波器。

    总结和推荐


    综上所述,Molex公司的这款模块化插座凭借其低轮廓设计、高耐用性和广泛的适用性,在工业和智能家居等应用场景中表现优异。我们强烈推荐这一产品给需要高性能、高可靠性连接解决方案的客户。

432238301参数

参数
类型 Jack
防护等级 -
朝向 90度,向下
端口数 2
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 60.96mm(长度)*20.57mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

432238301厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

432238301数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 432238301 432238301数据手册
