502382-0770

厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1.25mm 1 7pin 1A 1μm 锡 贴片安装 12.1mm(长度)*5.45mm(高度)
供应商型号: 3215692
供应商: 海外现货
标准整包数: 1

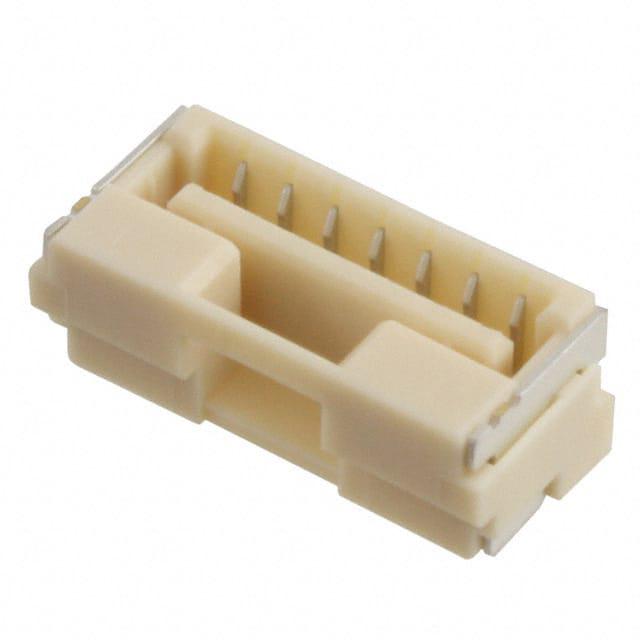

MOLEX 矩形连接器 - 针座 - 插座/母插口 502382-0770

502382-0770概述

    电子元器件产品技术手册:1.25mm Pitch CLIK-Mate Wire-to-Board PCB Receptacle

    1. 产品简介


    CLIK-Mate Wire-to-Board PCB Receptacle 是一款适用于信号传输和线缆连接的应用的电子元器件。该产品具有1.25mm的间距设计,采用单排垂直安装方式,镀锡工艺,拥有7个电路通道。适用于多种电子设备,如消费电子产品、通信设备和工业控制系统等。

    2. 技术参数


    - 产品型号: 5023820770
    - 电镀: 锡镀层(锡镀层厚度最小值为1.016µm)
    - 电路数量: 7个电路
    - 接口间距: 1.25mm(接合面和焊接面均为1.25mm)
    - 最大插拔次数: 30次
    - 锁扣功能: 支持与连接件的锁扣功能
    - 极性: 与连接件极性一致
    - 垂直安装: 垂直方向安装
    - 温度范围: -40°C至+105°C
    - 电流容量: 每接触点最大载流能力为1.0A
    - 电压等级: 最大承受电压为50V AC (RMS)/DC

    3. 产品特点和优势


    - 高耐用性: 最大可实现30次插拔,适合频繁使用的场合。
    - 优异的电气性能: 最大承受电压50V,载流能力1.0A,保证稳定的电气连接。
    - 极性锁定设计: 确保插拔时的精准对齐,避免连接错误。
    - 符合环保标准: 符合RoHS、REACH等国际环保标准。

    4. 应用案例和使用建议


    应用案例: 本产品适用于多种电子设备,如智能家居系统、移动通信基站、电动汽车充电设备等。例如,在智能家居系统中,它可以用于将传感器与主控板连接起来,实现远程监控和控制功能。
    使用建议: 在安装过程中,建议严格按照手册中的指引操作,确保极性正确,避免反向插入导致损坏。同时,注意保持连接部位清洁,避免氧化影响导电性能。

    5. 兼容性和支持


    - 兼容性: 与502380系列CLIK-Mate Housing配套使用,具体可参见销售图纸SD-502382-001-001, SD-502382-001-002, SD-502382-001-003, SD-502382-003-001。
    - 支持信息: 如需进一步的技术支持或购买信息,请访问官方网站www.molex.com获取最新资料。

    6. 常见问题与解决方案


    - Q: 插拔过程中出现接触不良怎么办?
    - A: 请检查插头和插座之间的清洁度,确保无尘、无氧化物。若仍存在问题,请重新安装,确保插头完全插入。
    - Q: 如何判断连接可靠性?
    - A: 在插拔操作时听是否有清晰的“咔哒”声,这表示连接成功。此外,还可以通过测试设备测量电阻来验证连接的可靠性。


    7. 总结和推荐


    综上所述,这款CLIK-Mate Wire-to-Board PCB Receptacle凭借其高可靠性和优良的电气性能,适用于各类信号传输和线缆连接的应用场合。对于需要高密度连接和稳定传输的应用,推荐选用此款产品。更多信息,请访问官方网站或联系厂商获取支持。

502382-0770参数

参数
额定电流 1A
类型 Latch Holder,Receptacle
触头镀层厚度 - 配接 1μm
针脚数 7pin
防护等级 -
颜色 -
排数 1
间距-配接 1.25mm
触头镀层 - 配接
长*宽*高 12.1mm(长度)*5.45mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

502382-0770厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

502382-0770数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 502382-0770 502382-0770数据手册

502382-0770封装设计

查看详情并下载
Symbol
Footprint
3D Model
