首页  >  产品百科  >  PIPD15502001111

PIPD15502001111

产品分类:
厂牌: MOLEX
产品描述:
供应商型号:
供应商:
标准整包数: 0
MOLEX  PIPD15502001111

PIPD15502001111概述

    电子元器件技术手册:PIPD系列InGaAs PIN光电二极管



    1. 产品简介

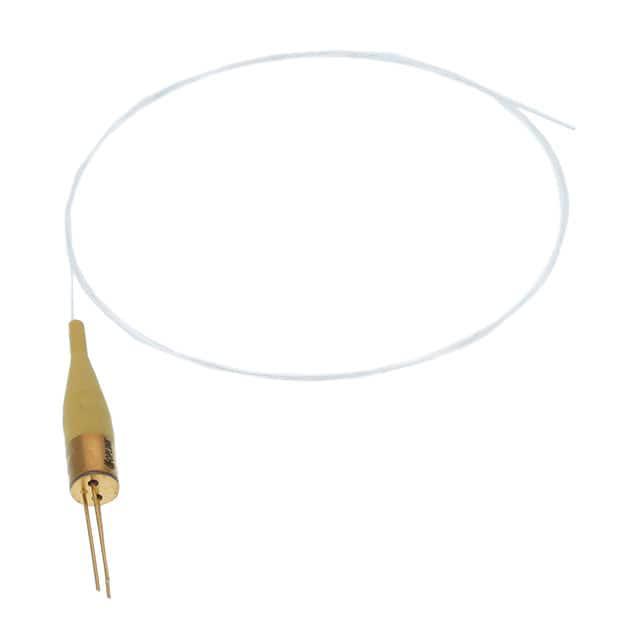

    PIPD系列InGaAs PIN光电二极管是由Oplink公司开发的一款高性能光电转换器,基于InGaAs工艺制造。这款光电二极管专为光网络系统中的功率水平监测而设计。其独特的性能使其广泛应用于DWDM系统、智能光放大器、网络链接、光交叉连接、可重配置光分插复用器等领域。


    2. 技术参数



    | 参数 | 符号 | 规格 | 单位 |
    | ---- | ---- | ---- | ---- |
    | 工作波长范围 | λop | 1310±50 或 1550±50 | nm |
    | 负责度(1550nm) | R1550 | 0.80 | 0.90 | A/W |
    | 负责度(1310nm) | R1310 | 0.75 | 0.85 | A/W |
    | 极化相关负责度 | PDR | 0.1 | dB |
    | 暗电流(VR=5V, 70°C, 带宽=2.0GHz) | Id | 2.5 | nA |
    | 暗电流(VR=5V, 70°C, 带宽=0.5GHz) | Id | 10 | nA |
    | 电容(VR=5V, 1MHz, 带宽=2.0GHz) | C | 0.7 | 1 | pF |
    | 电容(VR=5V, 1MHz, 带宽=0.5GHz) | C | 0.7 | 8 | pF |
    | 回波损耗 | RL | 40 | dB |
    | 光纤类型 | Corning SMF-28

    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    | ---- | ---- | ---- | ---- | ---- |
    | 工作温度 | 0 | +70 | °C |
    | 存储温度 | -40 | +85 | °C |
    | 焊接温度(<5s, >2mm from device) | 260 | °C |


    3. 产品特点和优势



    - 高响应度:在1550nm波长下,响应度可达0.90 A/W。
    - 低暗电流:在典型条件下,暗电流仅为2.5nA(2.0GHz带宽)。
    - 快速响应:能够提供快速的光电转换能力。
    - 宽工作波长范围:支持1310nm和1550nm双窗口。
    - 高可靠性:激光焊接与锡焊技术确保长期稳定性能。
    - 应用广泛:适用于各种高要求的光通信和网络系统。


    4. 应用案例和使用建议



    PIPD系列光电二极管在DWDM系统、智能光放大器等应用中表现出色。例如,在DWDM系统中,它可以用于光信号强度的实时监测和控制。使用时,建议根据具体应用选择合适的光纤长度和连接器类型,以确保最佳的信号传输质量。


    5. 兼容性和支持



    该光电二极管采用标准Corning SMF-28光纤类型,与多种光网络设备兼容。Oplink公司还提供了全面的技术支持和定制服务,包括模块化组装和其他组件的集成。


    6. 常见问题与解决方案



    | 问题 | 解决方案 |
    | ---- | ---- |
    | 暗电流过高 | 检查供电电压是否正常;检查连接器是否清洁。 |
    | 回波损耗不达标 | 确保光纤与连接器正确对接;检查焊接工艺是否符合要求。 |


    7. 总结和推荐



    PIPD系列InGaAs PIN光电二极管凭借其高响应度、低暗电流、快速响应和广泛的波长范围,成为光通信和网络系统的理想选择。它在各类应用场景中展现出卓越的性能和可靠性,是市场上极具竞争力的产品。强烈推荐给需要高性能光电转换解决方案的工程师和技术采购人员。如需更多信息,请联系Oplink公司的销售团队。

PIPD15502001111参数

参数
零件状态 在售
包装方式 散装

PIPD15502001111厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

PIPD15502001111数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX PIPD15502001111 PIPD15502001111数据手册

PIPD15502001111封装设计

查看详情并下载
Symbol
Footprint
3D Model
