502426-4410

厂牌: MOLEX

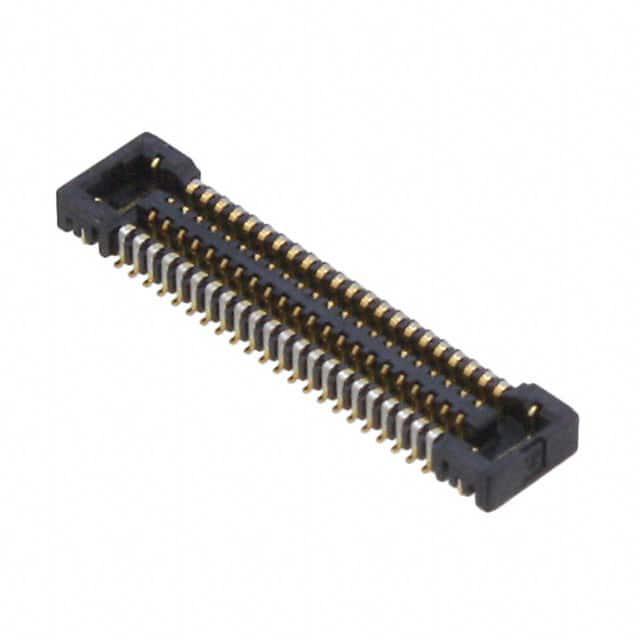

产品描述: Center Strip Contacts,Receptacle 400μm 2 44pin 1mm 1mm 100nm 金 贴片安装 11.9mm(长度)*2.6mm(高度)
供应商型号: 502426-4410
供应商: 国内现货
标准整包数: 1
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 502426-4410

502426-4410概述

    0.4mm 板対板コネクタ (高さ=1.0mm) 技術概要

    1. 产品简介


    本产品是一款适用于多种电子设备的0.4mm间距板对板连接器。主要用于高密度电路板间的信号传输。此连接器具有高性能、高可靠性和紧凑设计的特点,广泛应用于通信设备、工业控制设备、医疗仪器等多个领域。

    2. 技术参数


    - 最大额定电压:50V AC/DC
    - 最大额定电流:每针0.3A,最多可承载50个针脚的总电流为15A。
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+85℃
    - 湿度范围:最高85%RH
    - 保质期:出货后6个月(未开封)

    3. 产品特点和优势


    - 机械性能:具备优秀的插入力和拔取力,满足多次插拔的要求。每个针脚在不同循环次数下的插入力和拔取力均在设计范围内。
    - 电气性能:拥有极低的接触电阻(最大80毫欧姆),出色的绝缘电阻(最低100兆欧姆)和高耐压能力(250V AC/rms)。
    - 环境适应性:具备良好的耐热性、耐寒性、耐湿性和抗腐蚀性。能在极端环境下保持稳定性能。
    - 焊接性能:良好的半焊性(浸渍面积的95%以上无缺陷)和半焊热稳定性。

    4. 应用案例和使用建议


    - 通信设备:用于移动设备和网络设备之间的高速数据传输,确保信号的完整性和可靠性。
    - 工业控制设备:适用于自动化生产线中各类控制模块之间的信号传递,保障系统的稳定运行。
    - 医疗仪器:要求高可靠性和低故障率的环境中,如医学成像设备、监测仪器等,保证设备在长时间运行中的性能。
    使用建议:
    - 在安装时尽量保持平行插拔,避免斜插或过度扭转,以防止损坏。
    - 实际应用前需进行预测试,确认设备与连接器之间能够适配且正常工作。

    5. 兼容性和支持


    该连接器采用标准设计,易于与其他电子元件配合使用。制造商提供了详尽的技术支持文档,并承诺在需要时提供必要的帮助和支持。

    6. 常见问题与解决方案


    - Q: 连接器在使用过程中出现接触不稳定的情况
    - A: 确认接触端子是否有污染或氧化,必要时进行清洁处理。检查连接器插针与插座的插拔力是否符合规定,如不符则可能需要更换。

    - Q: 连接器在高温环境下工作效果不佳
    - A: 确保在符合规定的温度范围内使用。如需在更高温度下使用,应选择适合的高温型号或与供应商联系,获取技术支持。

    7. 总结和推荐


    该0.4mm间距板对板连接器凭借其出色的电气和机械性能,以及广泛的适用范围,在多个领域表现出色。其坚固的设计和优秀的环境适应性使其成为高密度电路板间信号传输的理想选择。强烈推荐给需要高可靠性和稳定性的应用场景。
    通过上述详细分析,可以看出该连接器不仅在技术指标上达到了高标准,而且在实际应用中表现优异。无论是工业还是消费电子领域,都是一个值得信赖的选择。

502426-4410参数

参数
类型 Center Strip Contacts,Receptacle
间距 400μm
排数 2
触头镀层
板上高度 1mm
针脚数 44pin
接合堆叠高度 1mm
触头镀层厚度 100nm
长*宽*高 11.9mm(长度)*2.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

502426-4410厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

502426-4410数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 502426-4410 502426-4410数据手册

502426-4410封装设计

查看详情并下载
Symbol
Footprint
3D Model
