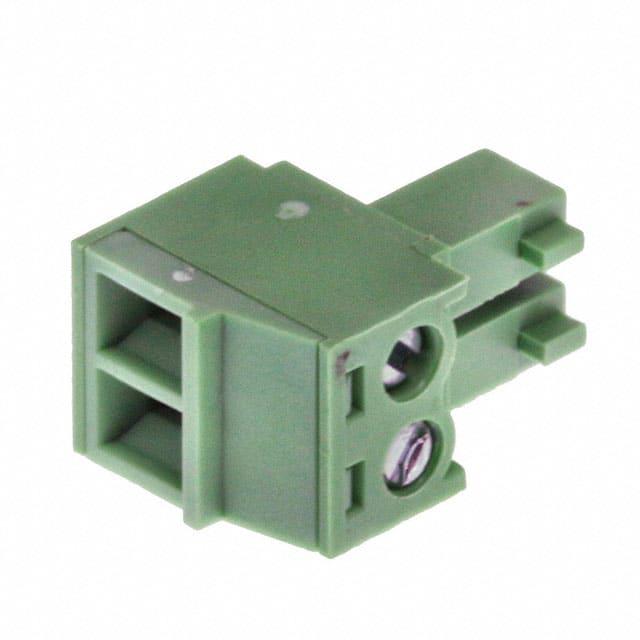

395105002

厂牌: MOLEX
产品描述: Conn Eurostyle Block F 2 POS 3.81mm Screw RA Cable Mount 8A/Contact Eurostyle™
供应商型号: AV-A-MLX395105002
供应商: Avnet
标准整包数: 3000

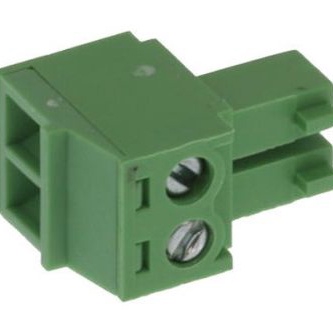

MOLEX 接线座- 接头/插头和插口 395105002

395105002概述


    产品简介


    Eurostyle Terminal Blocks 是一款广泛应用于工业自动化、楼宇自动化及家用电器领域的终端块产品。本产品型号为0395105002,属于ESE系列,具体为Eurostyle Pluggable Type Euro Block。它具备2个电路的配置,采用水平插拔方式,适用于多种应用场景。

    技术参数


    - 电路数(加载):2
    - 接口间距:3.81mm
    - 工作温度范围:-40°C 至 +105°C
    - 电线尺寸:AWG 16, 18, 20, 22, 24;0.20-1.31 mm²
    - 最大电流:每个触点8.0A
    - 最大电压:300V
    - 极化:与配对接口相匹配
    - 重量:1.600克

    产品特点和优势


    Eurostyle Terminal Blocks的主要特点是其高可靠性与广泛的适用性。该产品的电路数为2,可以满足大多数基本连接需求。其在极端温度下的稳定表现使其成为工业应用的理想选择。此外,该产品的插拔式设计方便快捷,易于维护。

    应用案例和使用建议


    应用案例
    Eurostyle Terminal Blocks 适用于各种工业自动化控制系统,如PLC模块、传感器和执行器之间的连接。该产品在楼宇自动化系统中也得到了广泛应用,例如家庭自动化系统中的电路连接。
    使用建议
    为了确保最佳性能和使用寿命,在安装过程中应注意以下几点:
    - 确保电线截面积符合标准,以避免过载。
    - 检查插头和插座之间的极化方向是否正确。
    - 在恶劣环境下使用时,需定期检查并维护以保证连接的稳定性。

    兼容性和支持


    Eurostyle Terminal Blocks 可以与大多数3.81mm间距的行业标准PCB接头兼容,包括39511垂直PCB接头和39512水平PCB接头。厂商提供了一系列支持服务,包括产品认证、技术支持和售后服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    - Q: 如何判断电线尺寸是否合适?
    A: 请参考产品技术手册,确保电线截面积在0.20-1.31 mm²之间。
    - Q: 如何确定极化方向?
    A: 查看产品图纸上的标记,确保插头与插座之间的极化方向一致。
    - Q: 如何清洁产品以保持良好性能?
    A: 可以使用干净的软布轻轻擦拭接触面,避免使用腐蚀性化学物质。

    总结和推荐


    Eurostyle Terminal Blocks凭借其高可靠性和广泛的适用性,成为工业自动化和楼宇自动化领域的优选产品。该产品在恶劣环境下的稳定表现尤为出色,且具有良好的兼容性。如果您需要一款高效可靠的终端块产品,强烈推荐使用 Eurostyle Terminal Blocks 0395105002。

395105002参数

参数
长*宽*高 8.4mm(长度)*16.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

395105002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

395105002数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 395105002 395105002数据手册
