190710148

产品分类: 端子 - 环形端子
厂牌: MOLEX

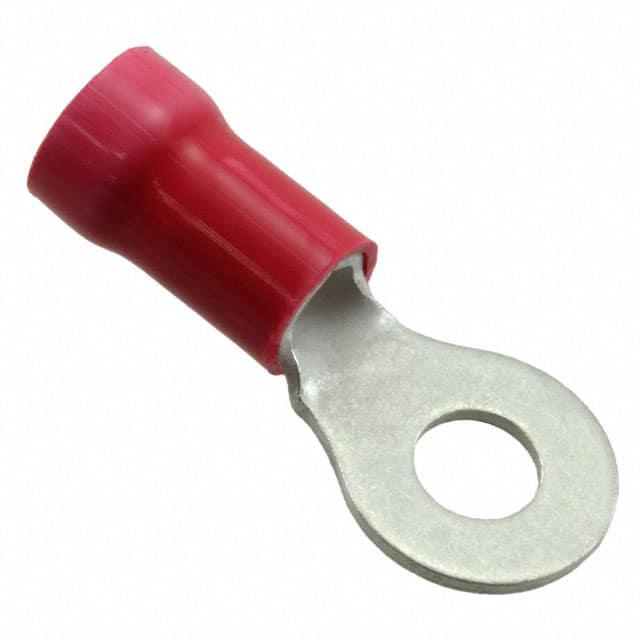

产品描述: Ring Tongue Terminal 8AWG Copper Red 36.1mm Tin InsulKrimp™ Bag
供应商型号: Q-190710148
供应商: 期货订购
标准整包数: 1000
MOLEX 端子 - 环形端子 190710148

190710148概述

    Insulkrimp Ring and Spade Terminals:技术手册概述

    1. 产品简介


    Insulkrimp 系列的环形和叉形终端是专为电线连接设计的高品质产品。它们通过PVC绝缘层和锡镀层提供了出色的电气性能和物理强度。该系列适用于22 AWG到3/0 AWG(0.3mm²至130mm²)的各种尺寸电线,广泛应用于汽车、家电、工业控制和通信设备等领域。

    2. 技术参数


    以下是Insulkrimp 系列产品的关键技术和性能参数:
    | 参数 | 描述 |

    | 额定电压 | 600V AC |
    | 工作温度 | -105°C (221°F) |
    | 电气特性 | 额定电流范围(基于所用导线尺寸):22AWG 至 10AWG |
    22AWG: 15A
    20AWG: 20A
    18AWG: 20A
    16AWG: 20A
    14AWG: 15A
    12AWG: 20A
    10AWG: 30A
    8AWG: 50A
    6AWG: 65A
    4AWG: 85A
    2AWG: 115A
    1AWG: 130A
    1/0AWG: 150A |
    | 材料 | 基材为C11000铜,厚度不一;表面镀锡,最小镀层厚度为0.00254mm;绝缘材料为PVC |
    | 安全认证 | UL 列名:E32244 类别 ZMVV
    CSA 认证:LR18689 类别 6223-02
    符合RoHS标准 |

    3. 产品特点和优势


    - 高可靠性:采用铜基材及表面镀锡处理,提供卓越的导电性和耐腐蚀性。
    - 安全标准:符合UL和CSA双重认证,确保了产品在各种复杂环境下的安全性。
    - 多样化选择:提供多种型号和尺寸,满足不同场合的应用需求。
    - 易操作:设计用于快速安装和连接,降低维护成本。

    4. 应用案例和使用建议


    这些产品通常用于需要可靠连接和耐久性的应用环境中,如汽车接插件、工业自动化控制系统等。建议根据实际应用中的电线规格选用合适的型号,以确保最佳的电气性能和机械稳定性。

    5. 兼容性和支持


    这些终端与标准的电线连接器兼容,无需特殊工具即可进行安装。供应商提供了详尽的技术支持文档和售后服务,确保客户能够顺利部署和使用产品。

    6. 常见问题与解决方案


    - 问题1:如何确保正确连接?
    - 解决方案:参考产品说明书中的连接步骤,使用适当大小的压接工具,确保压接紧密。
    - 问题2:温度过高导致产品损坏怎么办?
    - 解决方案:检查电路中的过热问题,确保散热措施到位。如果可能,更换更大规格的终端以适应更高的电流负载。

    7. 总结和推荐


    总体来说,Insulkrimp 系列的环形和叉形终端凭借其出色的性能、多样的选择以及易于操作的特点,在各类工业应用中表现出色。对于寻求可靠、高效连接解决方案的用户来说,这是一个值得考虑的产品系列。强烈推荐在需要高度可靠连接的环境中使用。

190710148参数

参数
长*宽*高 14.81mm(宽度)*1.14mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

190710148厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

190710148数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 环形端子 MOLEX 190710148 190710148数据手册

190710148封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.9169
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1916.9
