395021004

厂牌: MOLEX

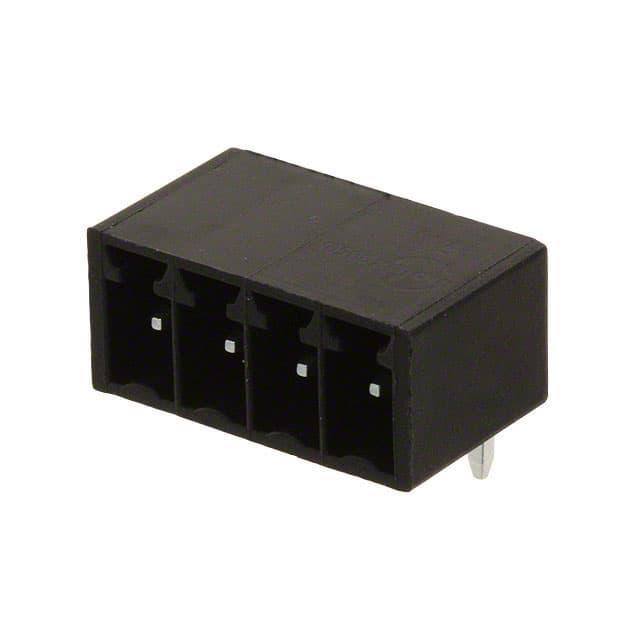

产品描述: Conn Shrouded Header (4 Sides) HDR 4 POS 3.5mm Solder RA Side Entry Thru-Hole Eurostyle™
供应商型号: AV-A-MLX395021004
供应商: Avnet
标准整包数: 4608
MOLEX 接线座- 接头/插头和插口 395021004

395021004概述


    产品简介


    Eurostyle Terminal Blocks 是一种适用于多种应用场合的电子元器件。这种终端块产品属于 39502 系列,主要用于水平插拔式连接,支持最多 4 路电路。它们广泛应用于 PCB(印刷电路板)设计中,尤其是在需要高可靠性和紧凑布局的应用中。这些终端块具有良好的机械强度和电气性能,可以用于工业自动化、通信设备和消费电子等领域。

    技术参数


    | 参数 | 规格 |

    | 产品系列 | 39502 |
    | 应用 | 水平插拔式连接 |
    | 组件类型 | PCB Header |
    | 电路数量 | 4 |
    | 插针长度 | 3.50 mm |
    | 推荐 PCB 厚度 | 2.50 mm |
    | 极化方式 | 是 |
    | 完全罩体保护 | 是 |
    | 温度范围 | -40°C 至 +105°C |
    | 最大电流 | 8.0 A |
    | 最大电压 | 300 V |

    产品特点和优势


    - 独特的极化设计:确保了连接时的正确导向和防止反接,提高了系统的可靠性。
    - 完全罩体保护:提供全面的机械保护,防止外部因素对内部连接造成损坏。
    - 兼容性广泛:与大多数 3.50mm 轴间距的行业标准插头兼容,易于集成到现有的系统中。
    - 高可靠性:设计考虑了严苛的工作环境,温度范围宽泛且符合 RoHS 标准,确保了长时间稳定运行。


    应用案例和使用建议


    Eurostyle Terminal Blocks 通常用于工业自动化设备中,如 PLC(可编程逻辑控制器)、传感器和执行器之间的连接。此外,在家用电器、通信设备及电力控制装置中也有广泛应用。
    使用建议:
    - 在安装过程中,确保 PCB 的厚度符合推荐值,以避免接触不良或短路。
    - 由于其完全罩体保护的设计,建议在接线后将盖子安装好,以增加系统的安全性。

    兼容性和支持


    该产品能够与大多数 3.50mm 轴间距的插头兼容,包括 39500 水平插头和 39503 垂直插头。为了获得最佳效果和售后服务,建议在使用前访问制造商的官方网站获取最新信息和技术支持。

    常见问题与解决方案


    - 问题:如何正确安装终端块?
    - 解决办法:按照产品手册中的步骤进行安装,特别注意确保 PCB 厚度符合推荐值,并正确插入插头。
    - 问题:温度范围超出额定值会怎样?
    - 解决办法:当温度超出规定的范围时,可能会影响电气性能甚至导致故障。因此,在设计系统时,务必考虑温度因素,并采取相应的散热措施。

    总结和推荐


    Eurostyle Terminal Blocks 提供了一种可靠、易用的解决方案,适合于多种复杂应用场景。其独特的设计和广泛的兼容性使其在市场上具备较强的竞争力。对于需要高可靠性和良好电气性能的应用场景,强烈推荐使用该产品。为了确保最佳性能和使用寿命,请遵循制造商的安装指南和建议。

395021004参数

参数
长*宽*高 15.39mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

395021004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

395021004数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 395021004 395021004数据手册

395021004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4608+ $ 0.7756 ¥ 6.8636
13824+ $ 0.7686 ¥ 6.8024
库存: 9216
起订量: 4608 增量: 4608
交货地:
最小起订量为:4608
合计: ¥ 31627.46
