5055671271

厂牌: MOLEX
产品描述: 12pin 1.25mm 1 Header,Locking Ramp 1.5A 1μm 锡 黑色 贴片安装 18.25mm(长度)*4.2mm(高度)
供应商型号: Q-5055671271
供应商: 期货订购
标准整包数: 4800

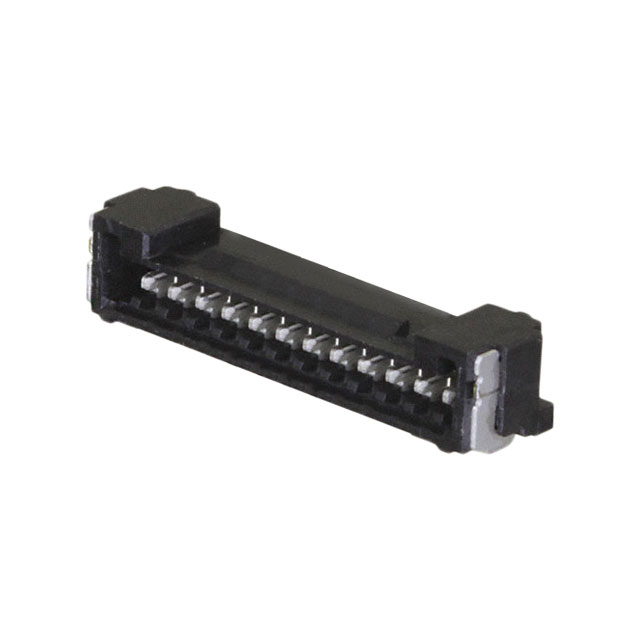

MOLEX 矩形连接器 - 针座 - 公插针 5055671271

5055671271概述

    Micro-Lock Plus Wire-to-Board Connector System

    1. 产品简介


    Micro-Lock Plus Wire-to-Board Connector System 是一款专为信号传输设计的高性能连接器系统。它主要用于板对线的连接场景,特别适用于需要高密度连接的应用领域,如通信设备、消费电子和工业自动化等。

    2. 技术参数


    - 产品型号: 5055671271
    - 插针间距: 1.25mm
    - 电路数: 最大12个
    - 颜色: 黑色树脂
    - 耐久性: 最大30次插拔循环
    - 工作温度范围: -40°C 至 +105°C
    - 最大电压: 50V AC (RMS)/DC
    - 最大电流: 每接触点1.5A
    - 连接方式: 表面贴装 (SMT)
    - 电镀材料: 锡铋合金
    - 机械强度: 使用铜材料制成
    - 防水能力: 不适用
    - 阻燃性: 不适用
    - 环保认证: 符合RoHS标准

    3. 产品特点和优势


    - 高密度连接: 1.25mm 的微细插针间距使得能够在有限的空间内实现更多电路连接。
    - 可靠的锁紧机制: 提供正向锁定机制确保连接稳固。
    - 宽广的工作温度范围: -40°C 至 +105°C 的工作温度使其适应多种恶劣环境。
    - 出色的电气性能: 每个接触点最大电流可达1.5A,适合多种应用场景。
    - 环保设计: 符合RoHS标准,不含卤素和塑化剂,符合环保要求。

    4. 应用案例和使用建议


    - 应用场景: 该连接器系统广泛应用于通信设备、消费电子产品和工业自动化等领域。例如,在智能手机、路由器、服务器和各类工业控制系统中。
    - 使用建议: 在安装过程中应注意保持连接器接口清洁,避免灰尘和污物进入影响性能。同时,尽量避免过度弯曲连接线以减少接触点磨损。建议使用防尘盖保护未使用的接口,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 与 Micro-Lock Plus 插座适配器完全兼容。
    - 支持和维护: 厂商提供详细的安装和维护指南,并设有技术支持热线,解答客户关于产品使用和技术问题的疑问。

    6. 常见问题与解决方案


    - 问题1: 连接器无法完全插入。
    - 解决方法: 确认接口清洁无尘,检查是否正确匹配锁紧机构。
    - 问题2: 接触不良导致信号干扰。
    - 解决方法: 重新拔插连接器并确保其锁定到位。如果持续存在问题,可能需要更换连接器。
    - 问题3: 温度异常升高。
    - 解决方法: 检查系统负载情况,确认是否有过载现象;检查散热系统是否正常工作。

    7. 总结和推荐


    Micro-Lock Plus Wire-to-Board Connector System 是一款设计先进、性能可靠的产品,非常适合在严苛环境中进行高密度信号传输。它的广泛兼容性和环保设计使其在市场上具有较强的竞争力。强烈推荐在各种需要高可靠性连接器的应用中采用此产品。

5055671271参数

参数
针脚数 12pin
间距-配接 1.25mm
排数 1
排距 -
颜色 黑色
类型 Header,Locking Ramp
触头镀层厚度 - 配接 1μm
防护等级 -
额定电流 1.5A
触头镀层 - 配接
长*宽*高 18.25mm(长度)*4.2mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

5055671271厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5055671271数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5055671271 5055671271数据手册

5055671271封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4800+ $ 0.2504 ¥ 2.1032
9600+ $ 0.2408 ¥ 2.0223
14400+ $ 0.2311 ¥ 1.9414
库存: 480000
起订量: 4800 增量: 1200
交货地:
最小起订量为:4800
合计: ¥ 10095.36
