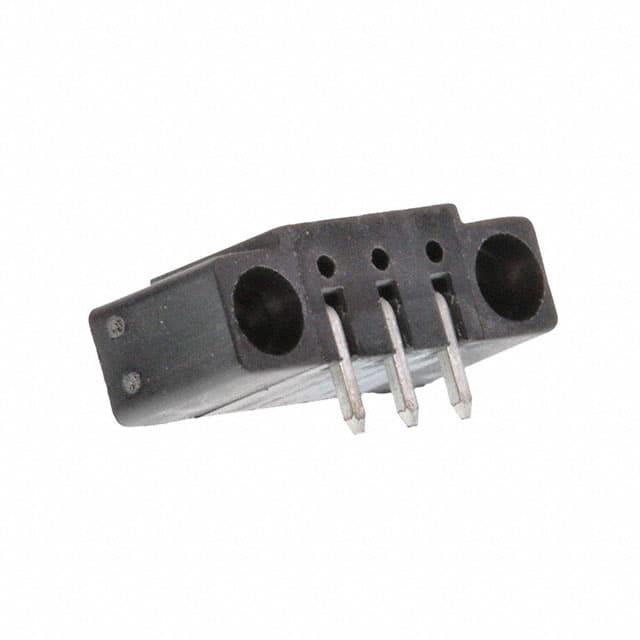

395061003

厂牌: MOLEX
产品描述: Conn Wire to Board HDR 3 POS 3.5mm Solder RA Thru-Hole Eurostyle™
供应商型号: Q-395061003
供应商: 期货订购
标准整包数: 6912
MOLEX 接线座- 接头/插头和插口 395061003

395061003概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍一款名为“3950X”的电子元器件。该产品主要用于电子连接系统中,通过高可靠性连接实现电子信号传输。3950X主要应用于各类电子设备,如计算机主板、通讯设备、工业控制设备等,具备出色的机械和电气性能,能够满足各种严苛的工作环境要求。

    技术参数


    以下是3950X的关键技术参数及性能指标:
    - 材料:
    - 外壳(Body): PA66,UL 94V-0等级
    - 端子(Terminal): 黄铜,镀锡
    - 螺纹插件(Threaded Insert): 黄铜
    - 电气特性:
    - 电压等级:300V
    - 电流等级:8A
    - 机械特性:
    - 最大扭矩:1.59 in.lbs.(约0.18Nm)
    - 最小插入保持力:22 lbf(约98N)
    - 工作环境:
    - 工作温度范围:-40°C至+105°C
    - 最大焊接温度:260°C(500°F),持续5秒
    - 尺寸规格:
    - 尺寸A(总长)= (N x P) + 10.3mm
    - 尺寸B(电路长度)= (N - 1) x P
    - 尺寸C(安装孔)= (B + 8.6mm)
    - 螺距(Pitch,P)= 3.50mm(0.138英寸)
    - 位置数(N)可选范围为2到20

    产品特点和优势


    3950X具有以下几个独特的优势:
    - 高可靠性: 使用PA66材料和黄铜制成,具有出色的机械强度和耐久性。
    - 优异的电气性能: 具有高达300V的电压等级和8A的电流承载能力,适合多种电力传输场合。
    - 宽工作温度范围: 能够适应从-40°C到+105°C的极端温度环境。
    - 易于安装和维护: 通过螺纹插件设计,方便快捷安装。

    应用案例和使用建议


    3950X广泛应用于各种电子设备中。例如,在计算机主板上,它可以作为高速信号传输的重要接口。对于某些高功率设备,它也能提供稳定可靠的电力供应。
    在使用时,建议确保焊点温度不超过260°C以避免损坏,同时合理选择N值以适应不同的电路需求。在高温环境中使用时,应注意散热,避免因过热导致损坏。

    兼容性和支持


    3950X与其他标准尺寸的电子元件具有良好的兼容性,适用于多种电路板布局。制造商提供了详细的技术支持和服务,包括产品培训、安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:插入时出现松动现象
    - 解决方案: 确保插入前清洁接触面,避免杂质影响。检查螺纹插件是否有损伤,如有需要更换新的插件。
    2. 问题:焊接后外观不平整
    - 解决方案: 确保焊接温度不超过260°C,且焊接时间不宜过长。焊接完成后检查是否有残留物并清理干净。
    3. 问题:连接器不能正常拔出
    - 解决方案: 检查端子是否有变形,如果变形则需更换新的端子。同时,确保操作手法正确,不要过度用力。

    总结和推荐


    综上所述,3950X是一款高性能、高可靠性的电子元器件,适用于多种严苛的工作环境。其优良的电气特性和机械性能使其成为众多电子设备的理想选择。我们强烈推荐此产品给那些寻求高性能连接解决方案的工程师和制造商。

395061003参数

参数
长*宽*高 9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

395061003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

395061003数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 395061003 395061003数据手册

395061003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6912+ ¥ 3.2874
库存: 691200
起订量: 6912 增量: 6912
交货地:
最小起订量为:6912
合计: ¥ 22722.5
