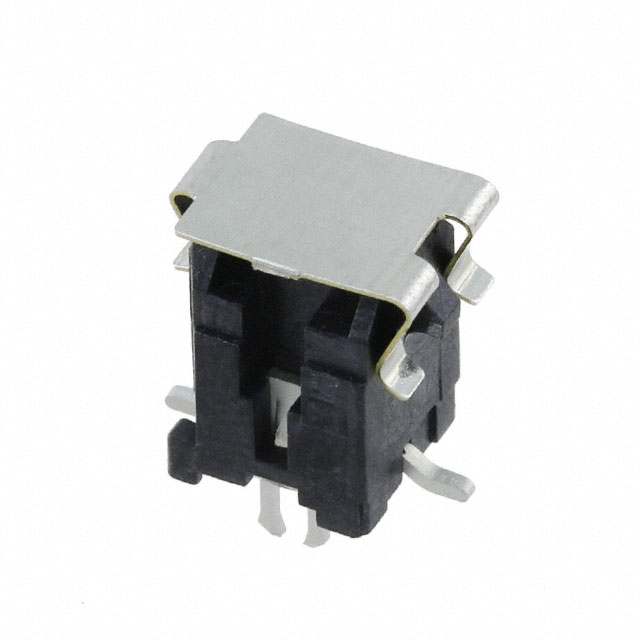

430450216

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 2pin 8A 380nm 金 黑色 贴片安装 8.763mm(宽度)*8.77mm(高度)
供应商型号: Q-430450216
供应商: 期货订购
标准整包数: 1800
MOLEX 矩形连接器 - 针座 - 公插针 430450216

430450216概述

    MICRO-FIT Dual Row Connectors 技术手册

    1. 产品简介


    Micro-Fit 双排连接器是一种用于电线对板和电线对电线连接系统的高性能连接器。该系统适用于直径为18至30 AWG的绞合线,并采用压接技术进行连接,同时提供锡或金电镀。这种连接器主要应用于汽车、通信设备、家用电器和工业自动化等领域,能够可靠地传输信号和电力。

    2. 技术参数


    安全机构认证:
    - UL: E29179
    - CSA: LR19980
    - IEC 61984认证:经测试并符合IEC 61984标准,NRTL型测试证书可由Molex提供。
    电流额定值(AC RMS或DC):
    | 序列号 | UL 电压等级 | CSA 电压等级 | IEC 电压等级 | UL 电流等级 | CSA 电流等级 | IEC 电流等级 |

    | 43020 | 350 | 600 | 250 | 5 | 7 | 5 |
    | 43025 | 600 | 600 | 250 | 8 | 8 | 5 |
    | 172952 | 600 | 600 | 待定 | 5 | 7 | 待定 |
    | 43045 | 600 | 600 | 250 | 8 | 8 | 5 |
    | 44914 | 600 | 600 | 250 | 8 | 8 | 5 |
    温度范围:
    - 工作温度:-40°C 至 +105°C(包括终端温度上升)
    - 非工作温度:-40°C 至 +105°C

    3. 产品特点和优势


    - 高可靠性:通过多项机械和电气测试验证,确保在恶劣环境下依然稳定工作。
    - 多功能应用:适用于各种应用场景,包括电线对板和电线对电线连接。
    - 安全认证:通过UL、CSA和IEC等国际安全认证,保障产品质量和安全性。
    - 多样化规格:提供多种接触点和安装方式,以适应不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子系统中,Micro-Fit 连接器被广泛用于控制单元之间的信号传输。
    - 在通信设备中,用于实现电源和信号的高效连接。
    - 在家用电器中,提供稳定的连接以保证设备正常运行。
    使用建议:
    - 在进行连接器安装时,建议使用标准插塞进行连续性测试,以确保连接器的良好性能。
    - 注意连接器的使用温度范围和电流限制,避免过载导致损坏。
    - 保持连接器和电路板良好的焊锡覆盖率,以提高可靠性和稳定性。

    5. 兼容性和支持


    Micro-Fit 连接器与各种标准电气部件兼容,确保易于集成到现有系统中。Molex 提供全面的技术支持和维护服务,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    问题1:连接器接触电阻过高
    - 解决方案:检查连接器是否正确安装,确认所有接点都已完全插入并紧密接触。必要时重新压接。
    问题2:连接器在振动环境中失效
    - 解决方案:确保连接器的安装固定牢固,检查是否有任何松动或损坏的零件,并按要求进行定期维护。
    问题3:焊点不牢固
    - 解决方案:严格按照波峰焊接或回流焊接工艺进行操作,确保焊点均匀且无损伤。

    7. 总结和推荐


    总结:
    Micro-Fit 双排连接器凭借其高可靠性、多功能应用和广泛的适用性,在汽车、通信、家电等多个行业展现出卓越的性能。其经过严格的安全认证和多种测试,保证了产品在复杂环境下的稳定运行。
    推荐:
    Micro-Fit 连接器是一款值得推荐的产品,尤其适用于需要高性能连接解决方案的应用场合。选择 Micro-Fit 连接器不仅可以提升系统整体性能,还能有效降低成本和维护负担。

430450216参数

参数
颜色 黑色
针脚数 2pin
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
排数 2
防护等级 -
间距-配接 3mm
类型 Header,Locking Ramp
额定电流 8A
长*宽*高 8.763mm(宽度)*8.77mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430450216厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450216数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450216 430450216数据手册

430450216封装设计

查看详情并下载
Symbol
Footprint
3D Model
