766500083

产品分类: 其他工具
厂牌: MOLEX

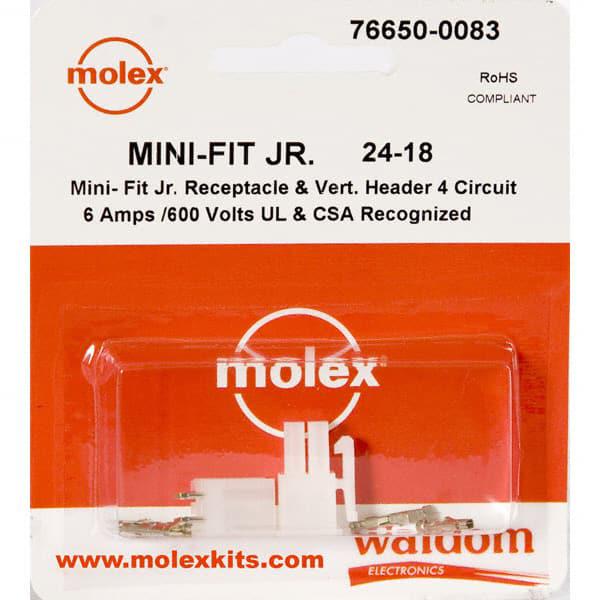

产品描述: Wire-to-Board Power Connectors Kit
供应商型号:
供应商:
标准整包数: 0
MOLEX 其他工具 766500083

766500083概述


    产品简介


    Mini-Fit Jr. 系列连接器是专为高电流/高密度应用而设计的产品系列。这一系列产品能够同时适用于电源和信号传输应用,因此广泛应用于各种复杂和高性能需求的场景。Mini-Fit Jr. 系列的设计通过采用相同的端子和应用工具,显著减少了设计和认证的时间成本,为工程师提供了极大的便利。制造商为Molex/Waldom,产自美国,符合RoHS、UL、CSA和TUV等多项国际认证标准。

    技术参数


    - 电路尺寸:4电路
    - 连接器类型:垂直插头和插座
    - 额定电流:6安培
    - 额定电压:600伏特
    - 电线规格:24至18 AWG
    - 接触间距:4.2毫米(0.165英寸)
    - 工作温度范围:未明确,但适用于一般工业环境

    产品特点和优势


    - 全面隔离终端:确保连接的安全性和可靠性。
    - 正向锁紧机构:防止意外松脱,提升操作安全性。
    - 四点接触设计:提高连接稳定性和耐用性。
    - 低插入力终端:简化装配流程,减少安装时间和成本。
    这些特性使得Mini-Fit Jr. 连接器在安全性和效率上表现卓越,非常适合在高要求的应用环境中使用。

    应用案例和使用建议


    Mini-Fit Jr. 系列连接器广泛应用于多个行业,如安保系统、自动售货机、白色家电、生产机械以及通信基础设施等。例如,在自动化生产线中,其高电流承载能力可以确保设备的持续运行;在游戏机中,其高密度设计满足了紧凑空间的需求。
    对于使用建议,我们建议在安装时使用推荐的手动压接工具(如63819-0900)和提取工具(如11-03-0044),以确保最佳的连接质量和可靠性。此外,在高振动环境下使用时,需要额外固定措施以避免接触不良。

    兼容性和支持


    Mini-Fit Jr. 系列产品与同系列其他组件具有良好的兼容性,所有终端和工具可通用,便于集成到现有系统中。Molex公司提供全面的技术支持和售后服务,客户可以通过访问www.molexkits.com获取更多设计和解决方案资源。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查端子是否正确压接到位,必要时更换压接工具。
    2. 问题:锁扣失效
    - 解决方案:确认锁扣结构完整无损,必要时更换锁扣部件。
    3. 问题:连接器过热
    - 解决方案:确保实际工作电流不超过额定值,检查散热条件。

    总结和推荐


    综上所述,Mini-Fit Jr. 系列连接器以其高可靠性、多样化的应用场景和支持服务成为同类产品中的佼佼者。其独特的设计和出色的性能使其成为各种高要求场景的理想选择。强烈推荐给需要高性能连接解决方案的工程师和技术人员。如果您正在寻找一款可靠、经济且高效的连接器产品,Mini-Fit Jr. 系列无疑是一个优秀的选择。

766500083参数

参数
零件状态 在售
包装方式 袋装

766500083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

766500083数据手册

厂牌 PDF简要描述 下载
MOLEX 其他工具 MOLEX 766500083 766500083数据手册
