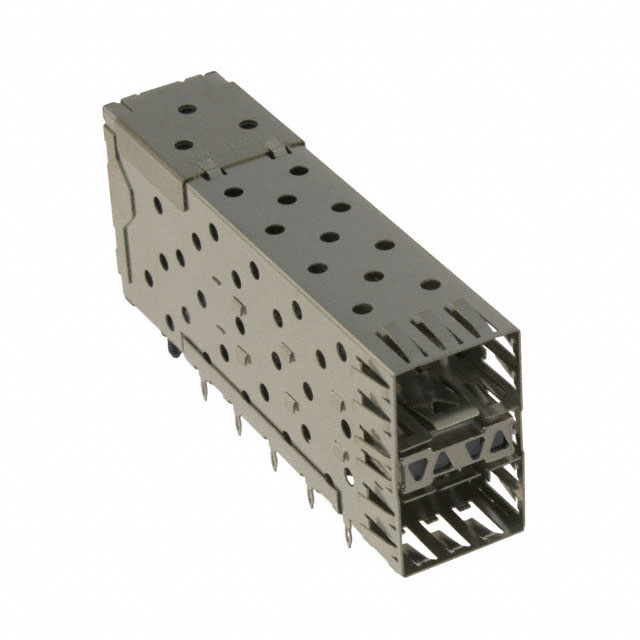

0756405003

产品分类: 光纤连接器
厂牌: MOLEX
产品描述: Conn SFP F 40 POS 1.6mm Press Fit RA Thru-Hole 40 Terminal 2 Port Tray
供应商型号:
供应商:
标准整包数: 0
MOLEX 光纤连接器 0756405003

0756405003概述


    产品简介


    本产品为Stacked SFP 2X1 Medium Height Assembly with Press-Fit Tails and Light Pipes,是一种集成了光纤光导管(Light Pipes)和压接尾部(Press-Fit Tails)的高密度连接器组件。这类产品广泛应用于数据中心、电信基础设施、工业自动化等领域,尤其适用于需要紧凑布局和高性能传输的应用场合。

    技术参数


    该产品的具体技术参数如下:
    - 材料规格:
    - 笼体:镍银,厚度0.25mm
    - 连接器外壳:玻璃填充液晶聚合物(LCP),UL 94V-0阻燃等级,颜色为黑色
    - 终端壳体:玻璃填充液晶聚合物(LCP),UL 94V-0阻燃等级,颜色为黑色
    - 端子:锡黄铜
    - 光导管壳体:锌
    - 光导管:聚碳酸酯,颜色为透明
    - 表面处理:
    - 端子接触面:最小0.76微米硬金镀层
    - 端子基底:最小1.27微米镍镀层
    - 遵守合规端子选项:90/10锡铅合金,厚度0.76至1.52微米,基底0.76微米镍
    - 遵守合规端子选项:锡镀层,厚度0.76至1.52微米,基底0.76微米镍
    - 光导管壳体:最小80微米镍镀层,基底铜
    - 推荐布局:
    - LED封装尺寸为0805低轮廓封装,其他推荐布局可参考Molex报告TS-75310-001
    - 兼容包装:
    - 包装规范请参考PK-75462-001
    - 电气、机械及环境规格:
    - 电气、机械和环境规格请参考PS-75310-001产品规格说明

    产品特点和优势


    1. 高性能传输: 采用高品质材料和先进镀层技术,确保连接器具有卓越的电气性能和耐久性。
    2. 紧凑设计: 该产品专为高密度布局设计,能够在有限的空间内实现高效连接。
    3. 易于安装: 压接尾部设计简化了安装过程,降低了装配难度。
    4. 增强可视性: 内置光导管提供了出色的可视化效果,便于故障检测和调试。
    5. 符合行业标准: 满足多项行业标准,如UL 94V-0阻燃等级,确保安全可靠。

    应用案例和使用建议


    1. 数据中心: 在高密度服务器机柜中,该产品能够显著提高布线效率,减少占用空间,提升系统的整体可靠性。
    2. 电信基础设施: 在基站和传输设备中,该产品可确保高速数据传输的稳定性和可靠性。
    3. 工业自动化: 在自动化生产线中,该产品可以实现高效的数据采集和控制信号传输。
    使用建议:
    - 推荐PCB布局: 最小化电路板厚度为1.57mm,最大化为2.36mm,确保所有组件不超出连接器区域。
    - 保持电气隔离: 确保光导管和连接器的电气隔离区域足够大,以防止信号干扰。
    - 考虑散热设计: 在高负载运行时,注意电路板上的散热措施,确保长时间稳定工作。

    兼容性和支持


    该产品可与其他标准化连接器组件兼容。Molex公司提供全方位的技术支持和售后服务,包括产品规格咨询、应用支持和质量保证服务。

    常见问题与解决方案


    1. 问题:如何选择合适的LED封装?
    - 解决方案: 参考产品技术手册中的LED封装推荐布局,选择适合的产品型号。
    2. 问题:如何确保正确的组装顺序?
    - 解决方案: 严格按照产品手册中的组装步骤进行操作,使用专用工具确保装配准确无误。
    3. 问题:如何解决安装后出现的信号干扰问题?
    - 解决方案: 确认电路板设计符合光导管和连接器之间的电气隔离要求,适当调整电路布局。

    总结和推荐


    总体而言,Stacked SFP 2X1 Medium Height Assembly with Press-Fit Tails and Light Pipes是一款具备高密度、高性能、易安装等特点的电子元器件产品。它不仅适用于数据中心、电信基础设施和工业自动化等高要求应用场景,而且通过优质的材料和设计,提供了可靠的电气性能和较长的使用寿命。因此,我们强烈推荐此产品给需要高性能连接解决方案的客户。
    在选择和使用过程中,务必参照技术手册中的详细指导,以确保最佳性能和可靠性。

0756405003参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,托盘
