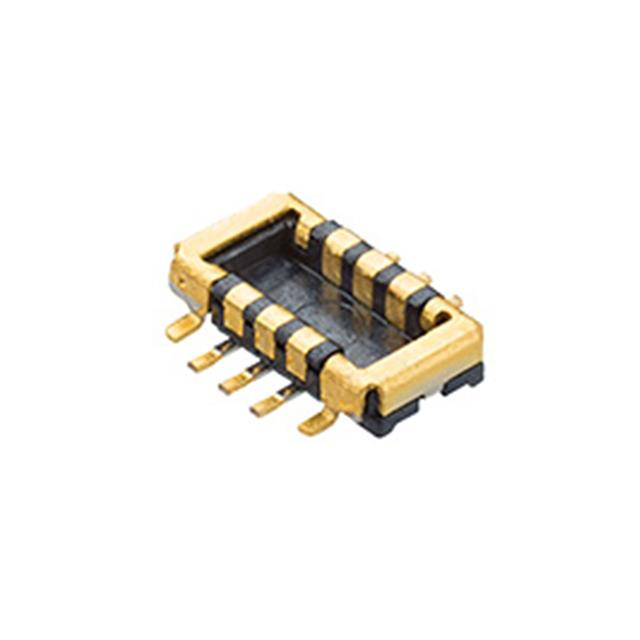

5054170610

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 350μm 2 6pin 1mm 800μm 金 SMD,P=0.35mm 贴片安装 2.36mm(长度)*2mm(高度)
供应商型号: 900-5054170610TR-ND
供应商: Digi-Key
标准整包数: 7000
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5054170610

5054170610概述


    产品简介


    SlimStack Board-to-Board/Board-to-FPC连接器是一款专为小型化和高密度互连需求设计的电子元件。这种连接器主要用于板对板(Board-to-Board)和板对柔性印刷电路板(Board-to-FPC)的应用场合,能够在紧凑的空间内实现高效可靠的信号传输。SlimStack连接器具有多种型号,其中SSB RP系列是较为常见的一种,它采用了0.35毫米的细间距设计,能够满足现代电子产品对空间和性能的双重需求。

    技术参数


    SlimStack SSB RP系列的具体技术参数如下:
    - 电路数: 最大6个电路
    - 接触电流: 最大3.0安培(取决于具体型号)
    - 电压范围: 最大50伏特(交流或直流)
    - 接合高度: 1.00毫米
    - 接合宽度: 2.00毫米
    - 接合间距: 0.35毫米
    - 操作温度范围: -40°C 至 +85°C
    - 镀层: 接触面镀金,终止面镀金
    - 材料: 接触部分采用铜合金,树脂部分采用液晶聚合物
    - 耐用性: 最多可达30次插拔

    产品特点和优势


    SlimStack SSB RP系列连接器的优势在于其独特的细间距设计和高密度互连能力,能够在保持小体积的同时提供卓越的电气性能。此外,其坚固的金属壳体和高耐久性的接触结构使得该连接器能够在恶劣的工作环境下保持稳定可靠的性能。SlimStack系列还提供了多种极性选项,确保了正确的插拔方向,防止错误连接带来的损害。这些特点使其在智能手机、可穿戴设备、医疗电子设备和工业自动化等领域具有广泛的应用前景。

    应用案例和使用建议


    应用案例:
    - 智能手机: 用于主板与屏幕之间的连接。
    - 智能穿戴设备: 用于多个模块间的信号传输。
    - 医疗设备: 用于高精度传感器的数据传输。
    - 工业自动化: 用于控制系统的信号传输。
    使用建议:
    1. 在安装过程中要特别注意正确的极性选择,以避免反向插入造成的损坏。
    2. 要定期检查连接器的状态,确保接触面清洁,避免灰尘和污垢积累影响性能。
    3. 在进行多次插拔后,检查连接器是否出现磨损或松动,必要时进行更换。

    兼容性和支持


    SlimStack SSB RP系列连接器可以与同一系列的接收器(如505413)兼容,确保信号传输的可靠性和稳定性。Molex公司为该系列产品提供了详尽的技术文档和支持服务,包括详细的参考指南、包装规范和三维模型等,帮助客户更好地理解和使用该产品。此外,Molex公司还提供专业的技术支持团队,随时解答客户的疑问并提供解决方案。

    常见问题与解决方案


    1. 问题: 连接器接触不良,信号不稳定。
    - 解决方案: 检查接触面是否有污垢或腐蚀,必要时使用专用清洁剂进行清理。
    2. 问题: 连接器无法正常插入。
    - 解决方案: 确认极性是否正确,检查插座是否有异物堵塞。
    3. 问题: 插拔过程中出现噪音或火花。
    - 解决方案: 检查连接器是否有损坏或变形,如有必要更换新的连接器。

    总结和推荐


    总体而言,SlimStack SSB RP系列连接器凭借其独特的细间距设计、高密度互连能力和良好的耐用性,在众多应用领域展现出显著的优势。其广泛的适用性和出色的电气性能使其成为现代电子设备的理想选择。对于需要在有限空间内实现高效信号传输的应用场景,SlimStack连接器无疑是值得推荐的产品。

5054170610参数

参数
接合堆叠高度 1mm
触头镀层厚度 -
类型 Outer Shroud Contacts,Plug
间距 350μm
排数 2
触头镀层
板上高度 800μm
针脚数 6pin
长*宽*高 2.36mm(长度)*2mm(高度)
通用封装 SMD,P=0.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

5054170610厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5054170610数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5054170610 5054170610数据手册

5054170610封装设计

查看详情并下载
Symbol
Footprint
3D Model
