476591100

产品分类: USB/DVI/HDMI 连接器
厂牌: MOLEX

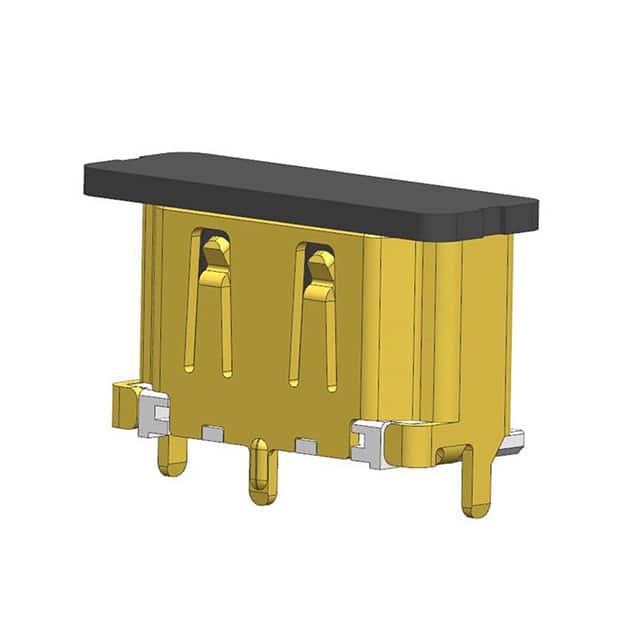

产品描述: Molex 垂直HDMI接口 HDMI连接器, 19路, A 型
供应商型号: 31M-476591100
供应商: 云汉优选
标准整包数: 1
MOLEX USB/DVI/HDMI 连接器 476591100

476591100概述

    高清多媒体接口(HDMI)产品技术手册

    1. 产品简介


    产品类型: HDMI 接口接插件
    主要功能: 支持高清视频和音频传输,实现高分辨率视频和多声道音频的无损传输
    应用领域: 广泛应用于消费电子产品,如电视机、电脑、游戏机等

    2. 技术参数


    - 电路数(最大): 19
    - 颜色: 树脂黑
    - 耐用性(最大接合次数): 10,000 次
    - 材料(金属): 黄铜
    - 镀层材料(接触面): 金(最小厚度 0.762 µm)
    - 镀层材料(焊接面): 金(最小厚度 0.051 µm)
    - 重量: 1.730 克
    - 排数: 2
    - 方向: 垂直
    - 锁定机制: 是
    - 极化: 是
    - 接口形式: 表面贴装
    - 接触界面间距: 0.50 mm
    - 操作温度范围: -20°C 至 +85°C
    - 最大电流: 每个触点 0.5 安培
    - 最大电压: 40 V 直流

    3. 产品特点和优势


    - 高可靠性: 超过 10,000 次的耐用性确保了长期稳定使用。
    - 广泛兼容性: 支持标准 HDMI Type A 规格,适用于多种设备。
    - 抗干扰能力: 屏蔽设计有效减少电磁干扰。
    - 高密度连接: 19 个电路,支持高分辨率视频和多声道音频传输。
    - 环保: 无卤素材料,符合欧盟 RoHS 和中国 RoHS 标准。

    4. 应用案例和使用建议


    应用场景:
    - 连接电视机与游戏主机,实现高清游戏体验。
    - 将笔记本电脑的信号传输到投影仪,进行演示。
    使用建议:
    - 确保插拔时不要用力过猛,避免损坏接口。
    - 清洁时使用干净的软布,避免划伤触点表面。
    - 使用合适的焊接设备,保证良好的焊接效果。

    5. 兼容性和支持


    - 兼容性: 与所有符合 HDMI Type A 标准的产品兼容。
    - 支持: 如有疑问,可访问 Molex 官网获取更多技术支持和文档资料。

    6. 常见问题与解决方案


    - 问题: 插拔过程中出现松动。
    解决方案: 检查锁定机构是否完好,确保正确安装。
    - 问题: 传输信号不稳定。
    解决方案: 确认连接线缆质量,检查接口是否清洁,确保接触良好。

    7. 总结和推荐


    总结:
    该 HDMI 接口接插件具有高可靠性、广泛兼容性和出色的电气性能。符合环保标准,是高性能电子设备的理想选择。
    推荐:
    基于其卓越的性能和广泛应用,我们强烈推荐在需要高清晰度视频和多声道音频传输的场合使用此产品。

476591100参数

参数
触头数量 19
类型 HDMI
公母头 插头
规格 -
额定电压 40VDC
端口数 1
长*宽*高 15mm(长度)
安装方式 垂直安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

476591100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

476591100数据手册

厂牌 PDF简要描述 下载
MOLEX USB/DVI/HDMI 连接器 MOLEX 476591100 476591100数据手册

476591100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.5
10+ ¥ 6.6
30+ ¥ 5.8
100+ ¥ 5.6
600+ ¥ 5.4
库存: 5776
起订量: 1 增量: 600
交货地:
最小起订量为:1
合计: ¥ 7.5
直接购买
加入购物车
