22272061

厂牌: MOLEX

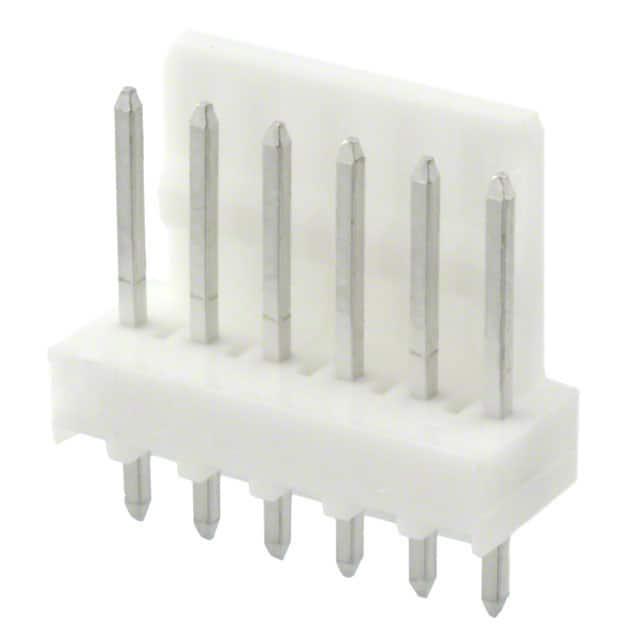

产品描述: Molex 2.54mm间距6p单排排针 线对板连接器, KK 254系列, 直角, 通孔安装
供应商型号: REB-COREC13024
供应商: 海外现货
标准整包数: 950
MOLEX 矩形连接器 - 针座 - 插座/母插口 22272061

22272061概述


    产品简介


    KK 254单排插接式端子座是一种适用于线对板连接的电子元件。它具有垂直安装、摩擦锁紧的特点,拥有6个电路通道,采用锡(Sn)镀层。此产品属于KK互连系统的一部分,专为信号传输和线对板应用设计。作为一款高性能的PCB端子,它广泛应用于各种电子产品和机械设备中,特别是在需要可靠连接和良好抗干扰性能的场合。

    技术参数


    - 电流容量:4.0A
    - 最大电压:500V
    - 电路数:6
    - 树脂颜色:自然色(白色)
    - 引脚间距:2.54mm(插合接口),2.54mm(焊接接口)
    - 最小镀层厚度:5.080µm(插合接口),5.080µm(焊接接口)
    - 最大焊接温度:235°C
    - 镀层材料:插合接口为锡,焊接接口也为锡
    - 阻燃等级:94V-0
    - 工作温度范围:见产品规格书
    - PC尾长度:3.56mm
    - 建议PCB厚度:1.60mm
    - 堆叠能力:无
    - 部分屏蔽:是

    产品特点和优势


    1. 高可靠性:采用摩擦锁紧设计,确保插拔过程中的稳定性和抗振动性能。
    2. 高性能:最大电流容量可达4.0A,电压高达500V,适用于多种高要求的应用场景。
    3. 易操作性:自然色(白色)树脂使识别更加容易,且易于装配。
    4. 环境友好:低卤素、RoHS合规,符合环境保护标准。
    5. 广泛兼容性:与同类产品互配性好,可广泛用于不同品牌和型号的电路板。

    应用案例和使用建议


    - 应用案例:在自动化控制系统中,KK 254端子常用于传感器和执行器的信号连接;在通信设备中,用于板间信号传输。
    - 使用建议:
    - 在安装时,确保插针完全插入插座,并且摩擦锁紧机构正确啮合,以确保稳定的电连接。
    - 安装过程中需注意焊点温度,避免超过235°C,以防止材料损坏。
    - 建议使用指定的PCB厚度(1.60mm),确保连接可靠。

    兼容性和支持


    - 兼容性:该产品可以与多种其他品牌的PCB端子相匹配,但为了确保最佳性能和兼容性,建议使用Molex提供的配套产品。
    - 厂商支持:Molex提供详细的使用手册和技术支持,帮助用户正确安装和使用该产品。此外,Molex还提供长期的售后服务,确保客户问题能够得到及时解决。

    常见问题与解决方案


    - 问题:插头和插座无法完美对接。
    - 解决方案:检查插头和插座是否有灰尘或污垢,清洁后再试。如果仍然无法对接,检查插针是否弯曲或变形。
    - 问题:连接不牢固。
    - 解决方案:确保摩擦锁紧机制正常工作。若摩擦锁紧机制失效,可能需要更换新的端子座。
    - 问题:出现电气故障。
    - 解决方案:检查电路是否有短路现象,确保所有接点都正确无误。如果还是无法解决问题,联系Molex的技术支持团队进行进一步的诊断。

    总结和推荐


    KK 254单排插接式端子座是一款高效、可靠的连接器,适合于多种高要求的应用场景。它具备出色的电气性能和良好的机械稳定性,加上低卤素和RoHS合规的环保特性,使其在市场上具有很强的竞争力。建议在涉及信号传输和高可靠性的项目中使用,同时遵循厂商的指导和建议,确保安全高效的运行。

22272061参数

参数
防护等级 -
触头镀层 - 配接
针脚数 6pin
额定电流 4A
颜色 白色
排数 1
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
类型 Friction Lock,Header
长*宽*高 15.24mm*5.842mm*5.8mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

22272061厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22272061数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 22272061 22272061数据手册

22272061封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
950+ $ 0.2888 ¥ 2.5325
1900+ $ 0.2812 ¥ 2.4664
2850+ $ 0.2762 ¥ 2.4224
3800+ $ 0.2737 ¥ 2.4002
4750+ $ 0.2636 ¥ 2.312
库存: 8397
起订量: 950 增量: 950
交货地:
最小起订量为:950
合计: ¥ 2405.87
