901301238

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 2 38pin 3A 380nm 金 黑色 通孔安装 50.98mm(长度)*9.75mm(高度)
供应商型号: Q-901301238
供应商: 期货订购
标准整包数: 2880

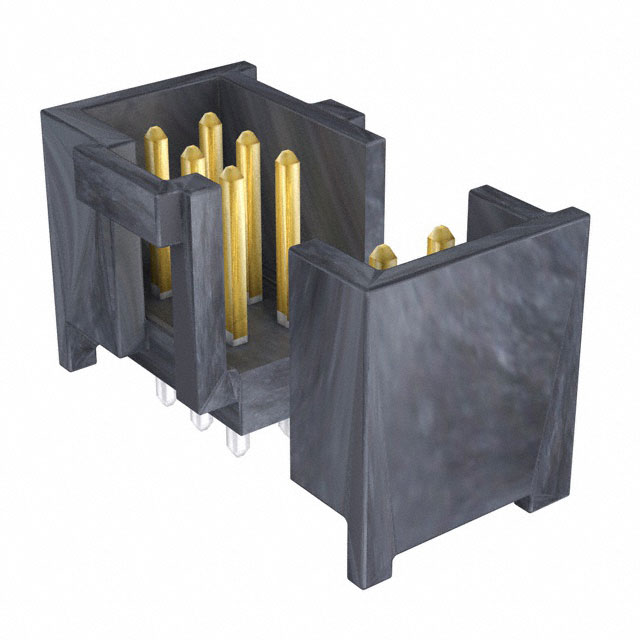

MOLEX 矩形连接器 - 针座 - 公插针 901301238

901301238概述

    DUAL ROW STRAIGHT SHROUDED HEADER 产品技术手册

    1. 产品简介


    DUAL ROW STRAIGHT SHROUDED HEADER(直排双排屏蔽式接头)是一款高性能电子元器件,适用于各种电路板连接。其设计旨在提供稳定可靠的信号传输,并广泛应用于工业控制、通信设备、医疗仪器、消费电子产品等多个领域。

    2. 技术参数


    - 尺寸参数
    - A(长):3.092 mm ~ 68.00 mm
    - B(宽):1.520 mm ~ 78.54 mm
    - C(高):0.320 mm ~ 3.420 mm
    - 其他型号具体尺寸见上表
    - 材料
    - PIN: 0.65 mm² 铜线
    - HOUSING: 15% 玻璃填充聚酯,UL 94 V-0 防火等级,黑色
    - 镀层选项
    - TYPE A: 3.0 µm 最低锡镀层覆盖在 1.27 µm 至 2.54 µm 镍镀层上
    - TYPE E: 0.38 µm 最低金镀层选区覆盖在 3.0 µm 最低锡镀层上,整体覆盖在 1.3 µm 最低镍镀层上
    - TYPE F: 0.76 µm 最低金镀层选区覆盖在 3.0 µm 最低锡镀层上,整体覆盖在 1.3 µm 最低镍镀层上
    - TYPE G: 0.05 - 0.10 µm 金镀层选区覆盖在 3.0 µm 最低锡镀层上,整体覆盖在 1.3 µm 最低镍镀层上
    - 推荐PCB厚度:
    - 一般:1.6 mm
    - 特殊型号:2.4 mm
    - 电气特性
    - 工作电压:最大 50 VAC/VDC
    - 工作温度范围:-40°C 到 +85°C

    3. 产品特点和优势


    - 耐久性高:选用高强度材料,能够承受多次插拔而不影响性能。
    - 抗干扰能力强:采用屏蔽设计,有效减少外部电磁干扰。
    - 灵活的连接方式:支持多种规格和镀层选择,满足不同应用场景的需求。
    - 稳定的电气性能:在各种环境下保持稳定的电气连接。

    4. 应用案例和使用建议


    - 工业自动化控制系统:用于机器间的数据传输,确保系统的稳定运行。
    - 通信设备:作为连接不同模块之间的桥梁,确保信号的高效传输。
    - 医疗设备:用于各类医疗仪器间的连接,要求高度可靠性和稳定性。
    使用建议:
    - 在高温环境下使用时,建议选择更高耐温等级的材料。
    - 针对特定的应用需求,可以选择不同类型的镀层以提高电性能和耐腐蚀性。

    5. 兼容性和支持


    - 兼容性:该产品与多种PCB尺寸兼容,推荐使用厚度为1.6 mm 或2.4 mm 的PCB。
    - 技术支持:制造商提供详细的安装指导和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - Q1: 产品在高温下工作不稳定?
    - A1: 检查所选型号的推荐工作温度范围,必要时更换为更高耐温等级的型号。
    - Q2: 产品接触不良?
    - A2: 确保正确安装,检查连接部位是否有氧化现象,必要时重新进行镀层处理。
    - Q3: 镀层脱落?
    - A3: 验证使用的镀层是否符合标准,如果不符合,联系供应商更换合适的型号。

    7. 总结和推荐


    DUAL ROW STRAIGHT SHROUDED HEADER凭借其卓越的性能、可靠的稳定性和广泛的适用范围,在电子元件市场上具有极高的竞争力。无论是工业控制、通信还是医疗设备等领域,该产品都能提供优异的解决方案。强烈推荐使用这款产品以提升系统的可靠性和效率。

901301238参数

参数
防护等级 -
排数 2
针脚数 38pin
额定电流 3A
触头镀层厚度 - 配接 380nm
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
类型 Header,Latch Holder
长*宽*高 50.98mm(长度)*9.75mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 盒装,托盘

901301238厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901301238数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901301238 901301238数据手册

901301238封装设计

查看详情并下载
Symbol
Footprint
3D Model
