934454208

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 2 6pin Female Socket 压接 橙色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

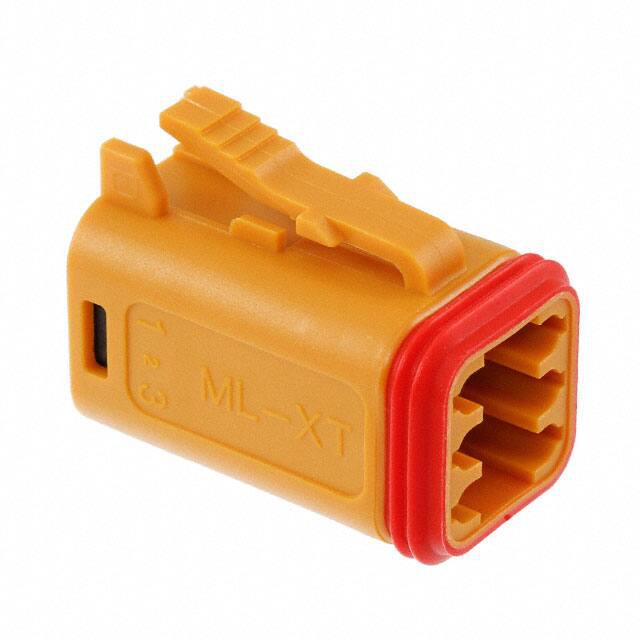

MOLEX 矩形连接器 - 外壳 934454208

934454208概述


    产品简介


    ML-XT密封连接系统是专为严苛环境下的关键车辆线束应用设计的高性能连接解决方案。它采用了领先的密封技术,确保在恶劣环境下仍能提供卓越的可靠性。该系统可以替换目前行业标准的连接器,适用于多种工业和汽车应用。

    技术参数


    - 封装: 袋装盒装
    - 终端:
    - 冲压成型: 84525, 84524
    - 实心接触: 93640, 93641
    - 电缆规格: 1.40至2.80mm, 2.70至3.60mm
    - 电气参数:
    - 最大电压: 500V DC
    - 最大电流: 13.0A
    - 接触电阻: 最大30毫欧
    - 绝缘电阻: 最小20兆欧
    - 机械参数:
    - 接触保持力: 最小111牛
    - 插入力: 最大135牛
    - 拔出力: 最大135牛(未锁定时)
    - 寿命: 最小100次循环
    - 工作温度: -55°C至+125°C
    - 密封等级: IP69K和J2030电源清洗测试合格

    产品特点和优势


    ML-XT密封连接系统具有多项独特的功能和优势:
    - 成本效益高: 是一种成本竞争力高的解决方案,能够在严苛环境中提供卓越的可靠性。
    - 高度密封: 采用液态硅橡胶(LSR)二次注塑技术,确保插头和界面密封的一体化设计,保持最佳密封位置。
    - 易于安装和维护: 提供预组装的后密封和盖子,减少了库存、装配时间和成本。
    - 抗撕裂性强: 使用高一致性橡胶(HCR),后密封在插入和拔出终端时具有更好的耐久性。
    - 灵活电缆出口: 允许电缆在保持最佳密封位置的同时进行移动,防止泄漏路径。
    - 防误配: 色码化的外壳便于目视识别,避免错误装配。

    应用案例和使用建议


    ML-XT密封连接系统广泛应用于多个领域,如商用车辆、农业机械、建筑和采矿设备、森林和园艺设备等。此外,它也用于发电机、搜索、检测和导航设备、列车和铁路设备、公交车、客车、房车、物料处理设备、军用车辆、船舶、航空、商业航空和汽车等领域。
    使用建议:
    1. 严格遵守操作温度范围:确保连接器在-55°C至+125°C的范围内工作。
    2. 定期检查密封性能:确保密封圈和盖子完好无损,以防止液体进入。
    3. 注意正确装配:确保插头和插座的正确装配,防止误配。

    兼容性和支持


    ML-XT密封连接系统兼容各种电路配置,包括2电路、3电路、4电路、6电路、8电路、12电路和18电路系统。制造商提供了丰富的支持和服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问:如何确认连接器是否已正确安装?
    - 答:检查连接器是否有正确的颜色编码,确保没有误配。
    2. 问:如果发现密封性能下降怎么办?
    - 答:检查密封圈和盖子是否完好无损,必要时更换新的密封圈。
    3. 问:如何避免电缆断裂?
    - 答:选择适合的电缆规格,并确保电缆在连接器内有足够的自由度。

    总结和推荐


    ML-XT密封连接系统是一款集成本、性能和可靠性的高性能连接解决方案,适用于各种严苛环境下的车辆线束应用。其卓越的密封技术和可靠的机械性能使其成为市场上的佼佼者。我们强烈推荐使用这款连接系统,因为它不仅具备出色的性能,还能有效减少安装和维护成本。

934454208参数

参数
针脚数 6pin
类型 Latch Lock,Plug
颜色 橙色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934454208厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934454208数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934454208 934454208数据手册

934454208封装设计

查看详情并下载
Symbol
Footprint
3D Model
