0022286291

厂牌: MOLEX
产品描述: 29pin 2.54mm 1 Breakaway,Header,Push-Pull 4A 2.54μm 锡 黑色 通孔安装 73.66mm(长度)*11.53mm(高度)
供应商型号: 0022286291-ND
供应商: Digi-Key
标准整包数: 1200

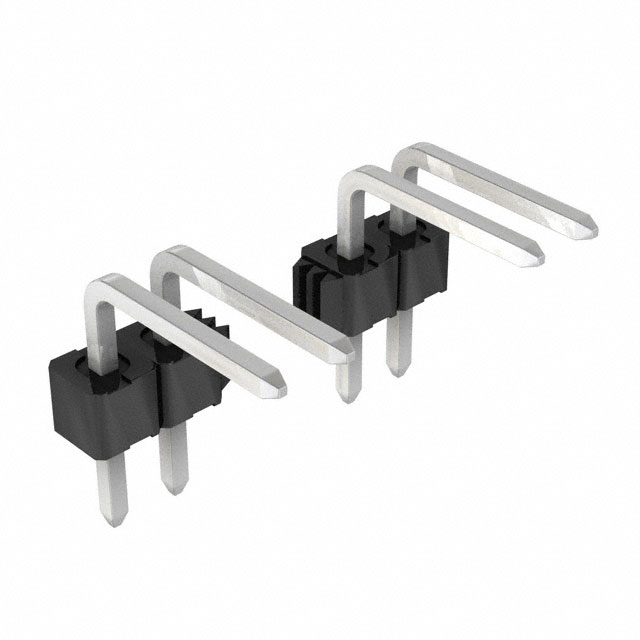

MOLEX 矩形连接器 - 针座 - 公插针 0022286291

0022286291概述

    KK 254 Solid Header 技术手册

    1. 产品简介


    KK 254 Solid Header 是一种信号连接器,用于电线与电路板之间的连接。它采用了254系列的设计,具有右角度的接口和摩擦锁定机制,能够在恶劣环境中保持稳定连接。本产品适用于各种需要可靠电线到电路板连接的应用场合,如工业控制、通信设备及消费电子产品。

    2. 技术参数


    - 产品型号: 22053141
    - 描述: KK 254 Solid Header,带摩擦锁定机制,14个电路,锡(Sn)镀层
    - 产品类别: PCB Headers and Receptacles
    - 应用: 信号传输,电线到电路板连接
    - 接触最大电流: 4.0A
    - 最大电压: 500V
    - 工作温度范围: 见产品规格书
    - 接触数: 14
    - 颜色: 白色(自然树脂)
    - 材料:
    - 铜:接触材料
    - 锡:接触和端接镀层
    - 尼龙:绝缘体
    - 包装方式: 袋装
    - 脚长: 3.58mm
    - 插拔次数: 最大25次
    - 阻燃等级: 94V-0
    - 引脚间距: 2.54mm
    - 最小镀层厚度:
    - 接触面: 5.080µm
    - 端接面: 5.080µm
    - 极性: 极化设计,确保正确连接
    - 耐温范围: -40°C至+105°C

    3. 产品特点和优势


    - 耐用性强: 可承受高达25次的插拔循环,适合频繁插拔的应用场景。
    - 高可靠性: 采用摩擦锁定机制,确保连接器在恶劣环境下的稳定性。
    - 环保设计: 符合RoHS标准,无卤素,符合IEC 61249-2-21标准。
    - 宽广的工作温度范围: -40°C至+105°C,适用于各种恶劣环境。
    - 良好的电气性能: 最大电流4.0A,最大电压500V,适合多种电力传输需求。
    - 便捷安装: 右角度设计方便线路板安装,且具有高阻燃性,适用于各种应用场景。

    4. 应用案例和使用建议


    - 应用案例: 在工业自动化控制系统中,用于传感器和执行器与主控板之间的连接;在通信设备中,作为信号传输的桥梁。
    - 使用建议:
    - 确保焊接时温度不超过235°C,以避免对镀层和材料造成损害。
    - 在安装过程中,注意极性方向,防止反向插入导致连接失效。
    - 为了延长使用寿命,建议避免频繁插拔,尤其是当连接器已经经历过多次插拔之后。

    5. 兼容性和支持


    - 兼容部件: 与KK 254单排压接外壳(2695),KK 254 PCB连接器(4455)以及KK 254插座外壳(7880)兼容。
    - 支持: 厂商提供相应的技术支持和售后服务,对于常见的使用问题可以快速解决,帮助客户提高产品使用效率。

    6. 常见问题与解决方案


    - 问题1: 连接器无法正常插入
    - 解决方法: 检查极性是否正确,确认插头与插座是否匹配,检查插头是否有异物阻碍。
    - 问题2: 插入后接触不良
    - 解决方法: 检查焊接质量,确保焊点没有虚焊;确认接触表面无氧化或污垢。
    - 问题3: 插拔时阻力过大
    - 解决方法: 检查接触表面是否有异物;适当润滑,但要避免过多油剂进入连接器内部。

    7. 总结和推荐


    KK 254 Solid Header凭借其耐用性、可靠性以及广泛的工作温度范围,在工业控制、通信设备和消费电子产品中表现出色。其环保设计和多方面的支持使其在市场上具备较强竞争力。总体来说,我们强烈推荐这款产品给需要可靠电线到电路板连接的应用场合。

0022286291参数

参数
针脚数 29pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 2.54μm
额定电流 4A
触头镀层 - 配接
长*宽*高 73.66mm(长度)*11.53mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0022286291厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022286291数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022286291 0022286291数据手册

0022286291封装设计

查看详情并下载
Symbol
Footprint
3D Model
