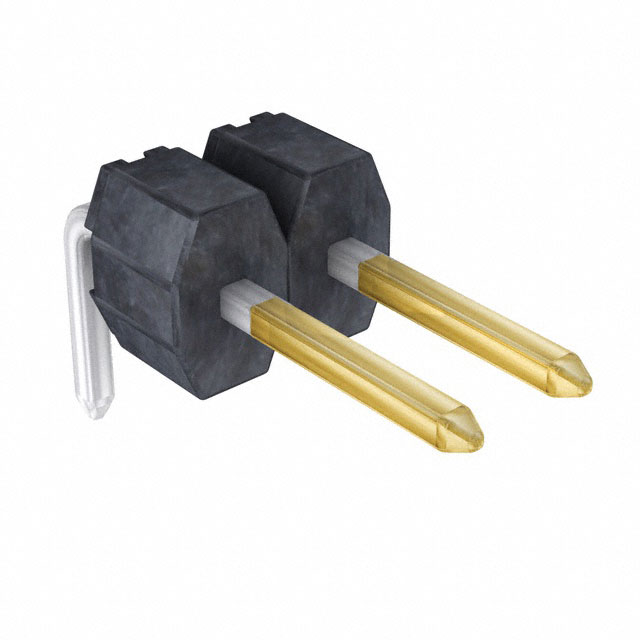

901210922

厂牌: MOLEX
产品描述: 2pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 760nm 金 黑色 通孔安装 5.08mm(长度)*11.31mm(高度)
供应商型号: Q-901210922
供应商: 期货订购
标准整包数: 3000
MOLEX 矩形连接器 - 针座 - 公插针 901210922

901210922概述


    产品简介


    Molex C-Grid III 系列电子元器件是一种具有高可靠性的通过式引脚头(Through Hole Header),主要用于电路板和其他电气连接应用。该系列产品采用2.54毫米间距设计,包含三行并联排列的双瓦结构。广泛应用于通信、汽车、工业控制等多个领域,为设备间的信号传输提供了高效、可靠的解决方案。

    技术参数


    以下是Molex C-Grid III系列产品的关键技术和电气特性:
    - 电压额定值:≤ 350 V DC/AC(符合IEC 130-1标准)
    - 电流承载能力:≤ 3 A
    - 工作温度范围:
    - 不带屏蔽和带屏蔽引脚头及PCB连接器:-55°C 至 +125°C
    - 压接模块和外壳:-55°C 至 +105°C
    - 非工作温度范围:
    - 不带屏蔽和带屏蔽引脚头及PCB连接器:-55°C 至 +125°C
    - 压接模块和外壳:-55°C 至 +105°C
    - 接触电阻:首次20 mΩ,最大变化10 mΩ
    - 绝缘电阻:不带屏蔽和带屏蔽引脚头 ≥ 5000 MΩ;PCB连接器、压接外壳和模块 ≥ 1000 MΩ
    - 介电强度:≥ 1000 V AC rms
    - 其他机械要求:接触保持力 ≥ 20 N(直型),金镀层插入力 ≤ 1 N,焊锡耐热性无损伤

    产品特点和优势


    Molex C-Grid III系列产品的独特之处在于其高度可靠的设计,能够在广泛的温度范围内稳定运行,并且具备出色的接触可靠性。此外,其优良的防水和防尘性能使得该产品特别适合恶劣环境下的应用。这些特性使Molex C-Grid III成为电信、汽车、工业自动化等多个领域的理想选择,显著提升了系统的可靠性和稳定性。

    应用案例和使用建议


    应用场景示例:在汽车行业中,Molex C-Grid III被用于发动机控制单元(ECU)与传感器之间的连接,确保数据传输的准确性。此外,在工业控制系统中,该产品常用于机器内部组件间的信号传输。
    使用建议:为了确保最佳性能,建议严格按照产品手册中的操作指南进行安装和使用。特别是在高温环境下使用时,需注意散热设计以防止温度过高对产品寿命造成影响。

    兼容性和支持


    Molex C-Grid III系列提供了广泛的模块化配置选项,适用于多种不同的连接需求。厂商提供了详尽的技术支持文档和专业服务,帮助客户顺利实现产品集成。对于任何技术问题或支持请求,用户可以通过官方渠道及时获得响应和支持。

    常见问题与解决方案


    1. 问题:产品在焊接过程中出现虚焊现象。
    - 解决方案:检查焊接工艺参数是否正确设置,如温度、时间和压力等。必要时可参考附录中的焊锡规范进行调整。
    2. 问题:产品在震动测试中未能通过。
    - 解决方案:确认振动方向和频率设置是否符合实际应用条件。如果需要,可调整安装方式或增加固定措施以提高稳定性。
    3. 问题:产品插拔力不符合要求。
    - 解决方案:检查接触件的材料和镀层类型是否与产品手册匹配。如有必要,更换合适的接触件或重新设定压接工具的压力。

    总结和推荐


    综上所述,Molex C-Grid III系列电子元器件凭借其出色的电气特性和卓越的可靠性,成为了多种应用场合的理想选择。无论是汽车电子、工业自动化还是通信设备领域,该产品均表现出色。因此,我们强烈推荐使用Molex C-Grid III来提升系统性能和可靠性。

901210922参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
额定电流 3A
长*宽*高 5.08mm(长度)*11.31mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

901210922厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901210922数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901210922 901210922数据手册

901210922封装设计

查看详情并下载
Symbol
Footprint
3D Model
