464363001

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Power RCP 4Power/24Signal POS 5.5mm/2.54mm Solder RA Thru-Hole 64 Terminal 1 Port EXTreme Ten60Power™ Tray
供应商型号: Q-464363001
供应商: 期货订购
标准整包数: 600

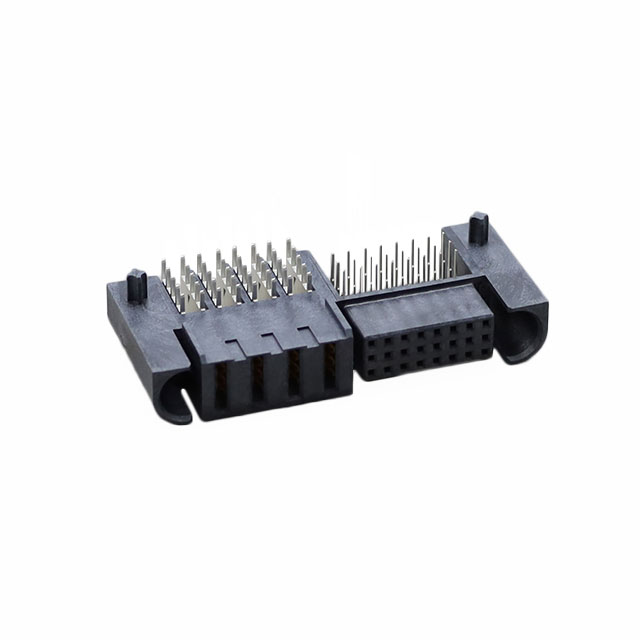

MOLEX 背板连接器 - 专用 464363001

464363001概述

    EXTreme Ten60Power Hybrid Power-and-Signal Connectors 和Harness Solutions

    产品简介


    EXTreme Ten60Power Hybrid Power-and-Signal Connectors 和Harness Solutions 是一种适用于板对板、线对板以及面板对板应用的高性能连接器和电缆组件。其设计旨在满足高电流密度、低功率损耗和设计灵活性的要求。这些连接器和电缆组件提供高达每英寸260安培(A)的电流承载能力,并具有快速响应时间,能够轻松配置以适应不同的设计需求。

    技术参数


    - 电压:最大600V(电源),最大250V(信号)
    - 电流:最大60.0A(板对板)、50.0A(线对板和面板对板)、2.5A(信号)
    - 绝缘电阻:最小5000兆欧姆
    - 介电耐压:1500V
    - 机械强度:插拔力(最大)分别为764克(垂直插头电源接触点)、460克(直角插头电源接触点)和75克(信号接触点)
    - 耐久性:200次循环
    - 物理属性:外壳材料为30%玻璃填充的LCP或PBT;接触材料为铜合金
    - 端子电镀:接触区域选择金(Au),焊尾区域为锡(Sn),底层镀镍(Ni)

    产品特点和优势


    - 电路配置多样:支持2到6个电源电路,0到24个信号电路,可根据设计需求进行优化。
    - 模块化组装:模块可以几乎任何方式排列和组合,提供多种电路配置。
    - 快速响应时间:通过隔离的分体式接点实现,缩短了带电电源接触点之间的距离,从而实现更快的响应时间和更低的整体阻抗。
    - 热插拔支持:设计上支持热插拔应用,提高了系统的可靠性。
    - 低轮廓设计:高度仅为10.00毫米,增强了系统气流。
    - 多重接触级别:提供了最后插入先断开(LMFB)或首先插入最后断开(FMLB)的能力,确保安全操作。

    应用案例和使用建议


    - 服务器:广泛应用于高效率服务器中,如高规格服务器、机架服务器等。
    - 电信设备:适用于电信设备,如集线器、蜂窝基站、交换机和路由器。
    - 消费电子:在家电、娱乐系统和空调等家用电子产品中也常见。
    - 使用建议:建议在设计过程中根据具体应用的需求,灵活选择合适的电路配置和安装方式。对于空间受限的应用,可优先考虑5行版本以节省空间。

    兼容性和支持


    - 兼容性:与各种标准EXTreme Ten60Power连接器和其他相关设备兼容。
    - 支持和维护:由Molex提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    - Q: 产品是否符合RoHS标准?
    A: 是,该产品符合RoHS标准,环保无害。
    - Q: 插拔力过高怎么办?
    A: 可以使用专业的工具来辅助插拔,减少人力消耗。

    总结和推荐


    EXTreme Ten60Power Hybrid Power-and-Signal Connectors 和Harness Solutions 的主要优点在于其高电流密度、低功耗和灵活的设计配置。它特别适用于需要高可靠性的高电流应用场合,例如服务器、电信设备和消费电子产品。该产品的模块化设计和多功能特性使其在市场上具有较强的竞争力。综上所述,强烈推荐使用这款产品,尤其是在对性能和灵活性有较高要求的应用环境中。

464363001参数

参数
长*宽*高 60.76mm(长度)*25.22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

464363001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

464363001数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 464363001 464363001数据手册

464363001封装设计

查看详情并下载
Symbol
Footprint
3D Model
