541323897

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 38pin 2mm FFC,FPC 500mA 铋,锡 底部 SMD,P=0.5mm,卧贴 贴片安装 24.5mm(长度)*5.6mm(高度)
供应商型号: 541323897
供应商: 云汉优选
标准整包数: 10

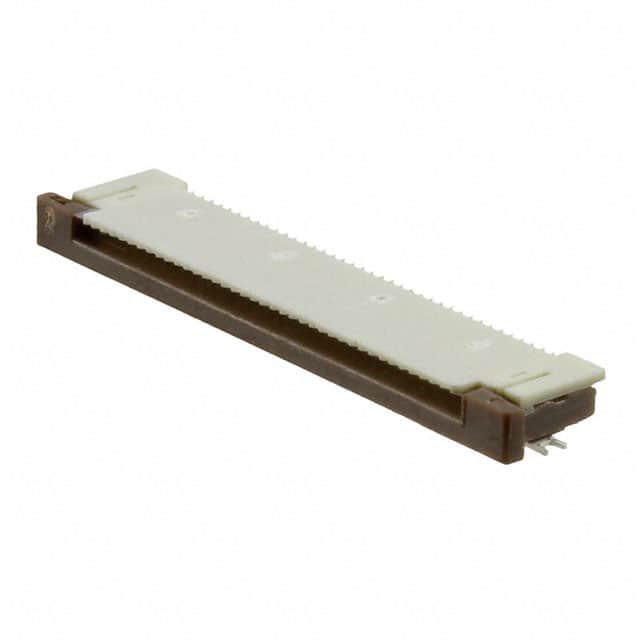

MOLEX FFC/FPC连接器 541323897

541323897概述


    产品简介


    产品名称:0.50mm Pitch FFC/FPC连接器
    产品类型:FFC/FPC连接器
    主要功能:适用于各种柔性扁平电缆(FFC)和柔性印刷电路板(FPC)的接口,提供高密度连接,以支持小型化和轻量化设计的需求。
    应用领域:广泛应用于消费电子、医疗设备、通讯设备、笔记本电脑和其他需要高密度柔性连接的应用场合。

    技术参数


    - 电路数(加载后):38
    - 颜色:树脂黑色、天然
    - 接触位置:底部
    - 耐久性(最大插拔次数):20次
    - 进入角度:90°
    - 阻燃等级:94V-0
    - 结合高度:2.00mm
    - 材料:
    - 金属部分:磷青铜
    - 电镀(结合端):锡铋合金
    - 电镀(终端):锡铋合金
    - 树脂部分:高温热塑塑料
    - 净重:431.400mg
    - 排数:1
    - 方向:直角
    - 引脚间距:0.50mm
    - 电镀最小厚度(结合端):1.016µm
    - 电镀最小厚度(终端):1.016µm
    - 与PCB的极性:是
    - 堆叠:否
    - 温度范围:-20°C至+85°C
    - 电气特性:
    - 最大电流每接触点:0.5A
    - 最大电压:50V

    产品特点和优势


    - 高密度连接:0.50mm的超小引脚间距,使得连接器能够在有限的空间内实现高效互联。
    - 耐久性强:能够承受高达20次的插拔操作,确保长期稳定运行。
    - 可靠性高:采用磷青铜材料,具有优良的导电性和机械强度。
    - 环保:符合欧盟RoHS、中国RoHS标准,且不含卤素,确保产品的环保特性。
    - 阻燃性:阻燃等级达到94V-0,具备良好的防火安全特性。

    应用案例和使用建议


    - 消费电子:适用于智能手机、平板电脑、智能手表等设备的内部连接。
    - 医疗设备:用于医疗器械的信号传输,例如便携式心率监测仪等。
    - 通信设备:如路由器、交换机等内部板间连接。
    使用建议:
    - 在安装过程中,确保连接器与PCB的正确对齐,避免过度弯曲柔性电缆,以免损坏连接器。
    - 为保证长时间使用的稳定性,定期进行检查和清洁。

    兼容性和支持


    - 兼容性:可与其他型号的相同系列的FFC/FPC连接器兼容,便于用户根据需求选择不同配置的产品。
    - 支持:提供多种文件格式的技术资料,包括3D模型、包装规范和认证证书。若有任何非产品合规性问题,可访问Molex官网的“联系我们”部分进行咨询。

    常见问题与解决方案


    1. Q: 连接器在多次插拔后失效怎么办?
    A: 确保插拔时动作柔和,减少插拔频率,定期检查连接器的磨损情况。
    2. Q: 如何保持连接器的长期稳定性?
    A: 避免高温环境和过度潮湿,定期清理灰尘和污垢。
    3. Q: 连接器的引脚间距过小导致安装困难怎么办?
    A: 使用专用工具和精密仪器进行安装,确保操作过程中的精准度。

    总结和推荐


    综上所述,该款0.50mm Pitch FFC/FPC连接器凭借其高密度、可靠性和环保特性,在多个应用领域展现出强大的竞争力。其紧凑的设计、优秀的电气性能及持久的耐用性使其成为众多电子产品制造商的理想选择。如果您的项目需要高效、稳定的连接解决方案,这款连接器将是您的最佳伙伴。强烈推荐给追求高品质和高效率的工程师和技术人员。

541323897参数

参数
端接 焊盘
针脚数 38pin
外壳颜色 -
额定电流 500mA
板上高度 2mm
间距 500μm
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
触头镀层 铋,锡
长*宽*高 24.5mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

541323897厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

541323897数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 541323897 541323897数据手册

541323897封装设计

查看详情并下载
Symbol
Footprint
3D Model
