190990013

产品分类: 端子 - 铲形端子
厂牌: MOLEX

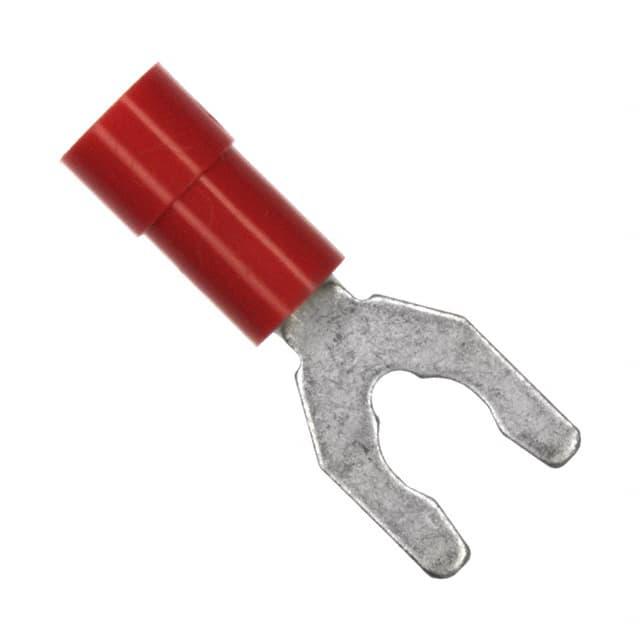

产品描述: Snap Spade Tongue Terminal 18-22AWG Copper Red 22.1mm Tin InsulKrimp™ Bag
供应商型号: Q-190990013
供应商: 期货订购
标准整包数: 4000
MOLEX 端子 - 铲形端子 190990013

190990013概述


    产品简介


    Insulkrimp Ring和Spade终端 是一种具有绝缘覆盖的电子连接器,主要用于工业和电气应用。这些终端包括环形终端和叉形终端,广泛应用于汽车、航空航天、通信和家电等领域。通过其高效的电气连接和优异的机械稳定性,Insulkrimp终端能够提供可靠的电气连接和长时间的使用寿命。

    技术参数


    - 材料和涂层
    - 基础材料:C11000铜,不同厚度
    - 镀层:0.00254毫米(最小)的无光泽锡
    - 绝缘材料:PVC,多种颜色
    - 适用范围
    - 适用电线规格:22至3/0 AWG
    - 电压等级:600VAC
    - 温度等级:操作温度105°C(221°F)
    - 燃烧等级:UL 94V-0等级
    - 电流额定值
    - 见下表:
    | 导线规格 | 最大电流 (A) |

    | 22 AWG | - |
    | 20 AWG | - |
    | 18 AWG | - |
    | 16 AWG | - |
    | 14 AWG | 15 |
    | 12 AWG | 20 |
    | 10 AWG | 30 |
    | 8 AWG | 50 |
    | 6 AWG | 65 |
    | 4 AWG | 85 |
    | 2 AWG | 115 |
    | 1 AWG | 130 |
    | 1/0 AWG | 150 |
    - 安全认证
    - UL认证:E32244类别ZMVV(22至1/0 AWG部件)
    - CSA认证:LR18689类别6223-02(22至2 AWG部件)

    产品特点和优势


    Insulkrimp Ring和Spade终端 具有以下几个显著优势:
    - 耐久性:通过UL和CSA认证,确保了其在恶劣环境下的可靠性。
    - 安全性:达到UL 94V-0燃烧行标准,提供更高的安全性。
    - 广泛的适用性:适用于22到3/0 AWG的多种规格导线,满足不同应用场景的需求。
    - 高效连接:镀锡铜材料和PVC绝缘层确保了稳定的电气性能和抗腐蚀性。
    - 机械强度:经过严格的温度循环测试和拉力测试,确保终端在高压和高温环境下仍能稳定运行。

    应用案例和使用建议


    Insulkrimp Ring和Spade终端 广泛应用于工业自动化系统、配电盘和电器设备中。例如,在汽车制造过程中,它们被用于接线板和连接不同电气组件。为了确保最佳性能,建议在安装时遵循以下几点:
    - 在选择合适的终端型号时,需根据导线规格进行匹配。
    - 安装前确保导线清洁且没有损伤。
    - 使用正确的工具进行压接操作,确保良好的电气接触。

    兼容性和支持


    这些终端与其他常见的电气设备兼容,能够方便地与其他标准组件配合使用。制造商提供了详细的安装指南和技术支持服务,以帮助用户正确安装和维护这些终端。

    常见问题与解决方案


    1. 问:如何确定合适的终端型号?
    - 答:根据导线规格和具体应用场景选择合适的型号。参阅产品手册中的表格以获取详细信息。
    2. 问:终端的使用寿命如何延长?
    - 答:确保正确的安装方法,避免过载,保持周围环境清洁干燥。
    3. 问:如何检测终端的电气性能?
    - 答:使用万用表检测电阻和电压,确保电气接触良好。

    总结和推荐


    综上所述,Insulkrimp Ring和Spade终端 是一款高度可靠的产品,具备出色的电气和机械性能。其广泛的应用领域和卓越的安全认证使其在市场上具备极高的竞争力。对于需要高效和耐用连接解决方案的项目,强烈推荐使用此产品。

190990013参数

参数
长*宽*高 7.87mm(宽度)*8.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

190990013厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

190990013数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 铲形端子 MOLEX 190990013 190990013数据手册

190990013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.5497
库存: 400000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 2198.8
