936010197

厂牌: MOLEX
产品描述: 螺钉接线端子插件, 93601系列, 母座
供应商型号: N-936010197
供应商: 云汉优选
标准整包数: 1

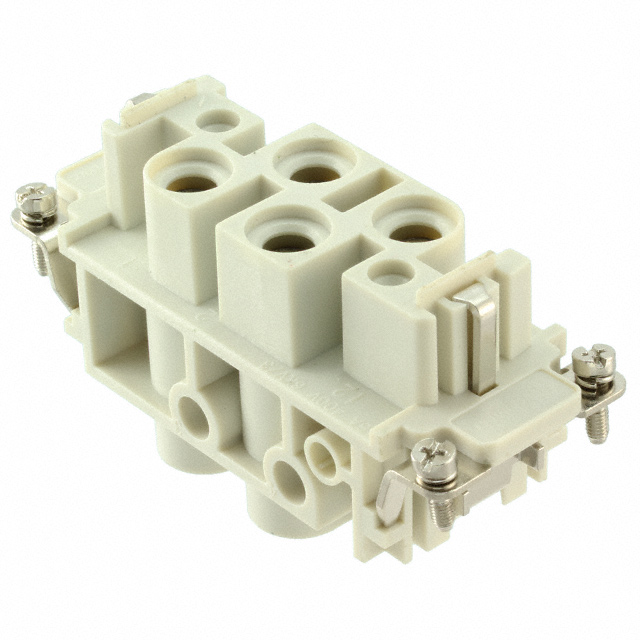

MOLEX 重载连接器 - 插件/模块 936010197

936010197概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册

    产品简介


    GWconnect Heavy Duty Connectors (HDC) 是一种高可靠性的工业连接器,主要用于恶劣环境下工作的各种电子设备。这款连接器设计用于承受高电流(最高可达80A),并提供良好的电线保护。该系列包括螺丝端子插入件,具有四极配置,镀银触点,并且采用灰色外壳。该连接器符合多项国际标准,如CSA C22.2 NO. 182.3、EN 60664-1、EN 61984和UL 1977,确保其在全球范围内的适用性。

    技术参数


    | 参数类别 | 规格/特性 |

    | 端子数 | 4 极 |
    | 电流容量 | 最大 80.0A |
    | 工作电压 | 最大 830V |
    | 温度范围 | -40°C 至 +125°C |
    | 配对次数最大 | 500 次 |
    | 插头紧固扭矩 | 0.50 Nm 和 2.50 Nm |
    | 线径范围 | AWG 14-20, 5-16 |
    | 重量 | 116.300g |
    | 电镀材料 | 镀银 |
    | 绝缘材料 | 聚碳酸酯 |
    | 防火等级 | UL 94V-0 |

    产品特点和优势


    GWconnect HDC 连接器具备以下显著特点:
    1. 高可靠性:适用于极端环境下的应用,确保稳定的工作性能。
    2. 强电线保护:集成电线保护功能,防止因外界因素导致的损坏。
    3. 宽温度范围:-40°C 至 +125°C 的工作温度范围使其适应多种工业环境。
    4. 多级安全机制:配备防松装置,确保在高震动环境中仍能保持连接。
    5. 兼容性强:与多种规格的罩壳和外壳兼容,提高灵活性。

    应用案例和使用建议


    这款连接器常用于工业自动化、轨道交通、风电系统和电力输送等场合。例如,在铁路运输中,GWconnect HDC 可用于机车的电源传输;在风电系统中,它能够确保风力发电机组之间的高效连接。为了实现最佳效果,建议在安装时仔细检查配线,确保配线直径符合要求,并严格按照规定的扭矩进行紧固。

    兼容性和支持


    GWconnect HDC 可与 936010198 型号的雄性螺丝端子插入件配对,也可搭配尺寸为 16B「77x27」的罩壳和外壳使用。制造商 Molex 提供全面的技术支持和售后服务,确保用户在安装和使用过程中获得充分的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确配对 | 检查插头和插座是否完全对齐,调整位置后再次尝试配对。 |
    | 接触电阻过大 | 清洁触点表面,确保没有氧化或污垢影响接触。 |
    | 连接器工作时过热 | 确认电线尺寸和插入深度符合规格,调整负载以降低发热量。 |

    总结和推荐


    GWconnect HDC 连接器以其卓越的可靠性、广泛的适用性和强大的兼容性,在工业领域表现出色。无论是高震动环境还是极端温度条件下,这款连接器都能提供稳定可靠的电力传输。因此,我们强烈推荐此款连接器应用于需要高可靠性和严苛工作环境的项目中。对于需要进一步了解或技术支持的用户,请访问 Molex 官方网站获取更多信息。

936010197参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

936010197厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010197数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 插件/模块 MOLEX 936010197 936010197数据手册

936010197封装设计

查看详情并下载
Symbol
Footprint
3D Model
