0430310002

产品分类: 矩形连接器 - 触头
厂牌: MOLEX

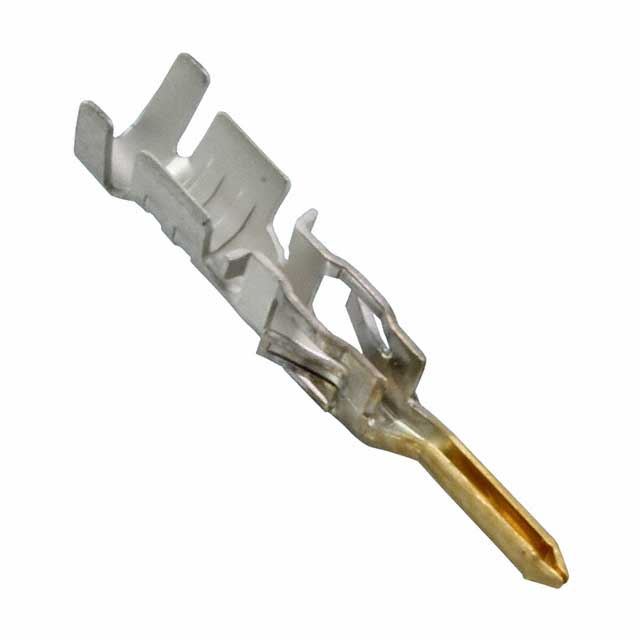

产品描述: Molex 镀金压接端子 公端子, Micro-Fit 3.0系列, 最大0.5mm², 最小0.2mm²
供应商型号: 0430310002
供应商: 国内现货
标准整包数: 1
MOLEX 矩形连接器 - 触头 0430310002

0430310002概述

    Micro-Fit 3.0 Crimp Terminal 技术手册

    1. 产品简介


    Micro-Fit 3.0 Crimp Terminal 是一款专为高可靠性电源连接设计的产品。它采用24-20 AWG规格的电线,通过镀金磷青铜接触件提供卓越的电气性能。这种终端广泛应用于各种电源和线对线连接场景,特别适用于消费电子、通信设备和工业自动化等领域。

    2. 技术参数


    - 型号: 430310002
    - 系列: 43031
    - 接触材料: 磷青铜
    - 镀层材料: 接触镀金(0.38µm),端子镀锡(2.540µm)
    - 电流容量: 最大8.5A
    - 绝缘直径: 最大1.85mm
    - 电线规格: 20, 22, 24 AWG
    - 包装类型: 盘式卷装
    - 应用工具: 插入工具、拔出工具、适用的绝缘外径终端

    3. 产品特点和优势


    Micro-Fit 3.0 Crimp Terminal 具备以下独特功能和优势:
    - 高可靠性: 镀金磷青铜接触件确保了出色的导电性能和长期稳定性。
    - 广泛应用: 适用于多种应用场景,如电源连接、设备间线对线连接。
    - 易安装性: 设计紧凑,易于安装和拆卸,提高了维护效率。
    - 环保材料: 符合RoHS、ELV等标准,适合绿色环保的应用需求。

    4. 应用案例和使用建议


    Micro-Fit 3.0 Crimp Terminal 在多个领域都有广泛应用,例如:
    - 消费电子: 电视、冰箱、洗衣机等家用电器内部连接。
    - 通信设备: 路由器、交换机等通信设备的电源接口。
    - 工业自动化: 工业控制系统中的信号传输。
    使用建议:
    - 正确的绝缘剥线长度: 确保绝缘剥线长度合适,以避免接触不良。
    - 正确使用工具: 使用推荐的插入工具和拔出工具,确保连接牢固可靠。
    - 定期检查: 定期检查连接点,确保长期使用中的稳定性。

    5. 兼容性和支持


    Micro-Fit 3.0 Crimp Terminal 与以下系列的插头壳体兼容:
    - 双排插头壳体: 43020, 44300
    - 单排插头壳体: 43640, 46625
    厂商提供了丰富的技术支持文档,包括应用工具使用指南、安装手册等。

    6. 常见问题与解决方案


    1. 接触不良
    - 解决方法: 检查绝缘剥线长度是否合适,重新安装终端。

    2. 连接松动
    - 解决方法: 确保使用合适的工具进行连接,如有必要可使用额外的紧固件。

    7. 总结和推荐


    总体来说,Micro-Fit 3.0 Crimp Terminal 是一款高性能、高可靠性的电子连接产品。它具有广泛的适用性、良好的机械和电气性能,且符合多项环保标准。因此,我们强烈推荐此产品用于需要高可靠性和耐用性的连接应用场合。

0430310002参数

参数
触头端接 压接
触头镀层厚度 380nm
类型 功率
线规 20-24 AWG
触头镀层
长*宽*高 12.4mm(长度)*2.54mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0430310002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0430310002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0430310002 0430310002数据手册

0430310002封装设计

查看详情并下载
Symbol
Footprint
3D Model
