0039012220

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: CONNECTOR HOUSING, RCPT, 22POS
供应商型号: TS-0039012220
供应商: 海外现货
标准整包数: 1

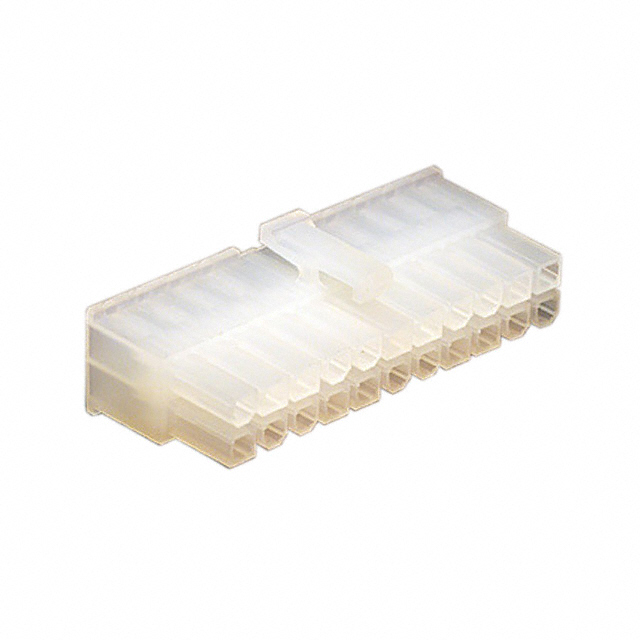

MOLEX 矩形连接器 - 外壳 0039012220

0039012220概述

    Minifit Jr Receptacle Housing Dual Row 2-24 Ckt 技术手册

    产品简介


    Minifit Jr 接收器外壳是一种双排插接式连接器,专为各类电子设备设计。该产品可提供2到24条电路,适用于多种应用领域,如汽车、工业自动化和通信设备。凭借其可靠的连接性能和广泛的应用范围,Minifit Jr 在电子元器件市场上表现出色。

    技术参数


    - 材料:
    - BLANK = 尼龙6/6,未填充UL94V-2,颜色:自然色。
    - BL = 尼龙6/6,未填充UL94V-2,颜色:黑色。
    - BU = 尼龙6/6,未填充UL94V-2,颜色:蓝色。
    - RE = 尼龙6/6,未填充UL94V-2,颜色:红色。
    - YE = 尼龙6/6,未填充UL94V-2,颜色:黄色。
    - GRE = 尼龙6/6,未填充UL94V-2,颜色:绿色。
    - 210 = 尼龙6/6,未填充UL94V-0,颜色:自然色。
    - 400 = 尼龙6/6,未填充UL94V-0,颜色:黑色。
    - 包装: 散装包装(见包装说明)。
    - 产品规格: PS-5556-001。
    - 连接器兼容性: 可与莫仕插头#5559、#172762-0和头部#5566、#5569配合使用。可与莫仕母端子#5556、#45750配合使用。
    - 电气特性: 支持2-24个电路。不可用于电流共享。
    - 使用注意事项: 连接器不应在电路通电时进行插拔操作。

    产品特点和优势


    - 材料耐久性: 使用尼龙6/6材料制成,具有优异的机械强度和抗腐蚀性,能够在多种环境中稳定工作。
    - 多色彩选择: 提供多种颜色选项,便于不同应用场合的选择和识别。
    - 高可靠性: 符合CLASS "B"要求,确保连接的可靠性和稳定性。
    - 应用广泛: 广泛应用于汽车、工业自动化及通信等领域。

    应用案例和使用建议


    - 应用案例: 常用于电动汽车的电池管理系统、工业自动化设备的控制模块、通信设备的信号传输等。
    - 使用建议: 在安装过程中,注意电线的布局,确保终端能够自由浮动于插槽内。避免在电路通电状态下进行连接操作,以减少损坏风险。

    兼容性和支持


    - 兼容性: 该产品可与多种莫仕插头和头部配合使用,确保了广泛的适用性。
    - 技术支持: 莫仕电子技术公司提供了详细的技术支持文档和客户服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 如何正确安装该接收器外壳?
    - 解决方案: 按照产品手册中的指示进行安装,确保电线按指定方式布线,并在电路不通电的情况下进行插拔操作。

    - 问题: 发现产品外观有小气泡,是否正常?
    - 解决方案: 根据技术手册,气泡在卡扣区域是允许存在的,不会影响产品的正常使用。

    总结和推荐


    综上所述,Minifit Jr 接收器外壳是一款高性能、多用途的电子元器件,具有出色的机械特性和电气特性。它在广泛的领域中展示了卓越的表现。强烈推荐此产品用于需要稳定连接和高可靠性的应用场景。
    通过详细了解其技术参数、使用方法和注意事项,可以更好地发挥其潜力,满足各种复杂应用的需求。

0039012220参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 22pin
类型 Latch Lock,Receptacle
颜色 自然色
长*宽*高 47.4mm(长度)*15.1mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0039012220厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0039012220数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0039012220 0039012220数据手册

0039012220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4423 ¥ 4.0229
3600+ $ 0.4207 ¥ 3.8259
8100+ $ 0.4127 ¥ 3.7533
库存: 5593
起订量: 498 增量: 12
交货地:
最小起订量为:250
合计: ¥ 1005.72
